Количество тепла, рассеиваемое магнитной системой динамической головки, эквивалентно количеству тепла, которое может рассеять небольшой радиатор транзистора.
ПОЦЕСС ПЕРЕГОРАНИЯ КАТУШЕК ДИНАМИЧЕСКИХ ГОЛОВОК
Катушки динамических головок наматываются из тонкого провода, покрытого лаковой изоляцией. От длительного нагрева эта изоляция постепенно становится становится хрупкой, осыпается и сгорает. Из-за этого в катушке начинают возникать межвитковые замыкания, приводящие к снижению ее сопротивления и возрастанию текущего через нее тока. Процесс выделения тепла начинает происходить все более эффективно, что, в конце концов, приводит к неожиданному перегоранию катушки, которое может закончиться выходом из строя усилителя мощности и пожаром.
Для катушек высокочастотных динамических головок применяют еще более тонкий провод, чем для низкочастотных головок, поэтому высокочастотные динамические головки перегорают при значительно меньшей величине тока.
Т.к. динамические головки рано или поздно перегорают, неплохо научиться их ремонтировать самостоятельно, чтобы не тратить деньги на приобретение новых динамических головок. Многие фирмы производители динамических головок предусматривают возможность ремонта некоторых дорогих и мощных динамических головок, которые они производят. Эти фирмы выпускают специальные комплекты инструментов и запасных деталей, предназначенные для фирм проката звукоусилительной аппаратуры и ремонтных служб. Раздобыв такой комплект, можно попытаться восстановить вышедшие из строя динамические головки самостоятельно.
Рупорные акустические излучатели
Практически невозможно встретить звуковоспроизводящую систему концертного комплекса, в которой не применялись бы акустические системы с рупорными излучателями. Обычно рупорные излучатели применяются в системах воспроизведения верхних частот, но в мощных стационарных концертных комплексах акустические системы с рупорными излучателями применяются также для воспроизведения и средних, и низких частот.
ПРИНЦИП ДЕЙСТВИЯ РУПОРНОГО ИЗЛУЧАТЕЛЯ

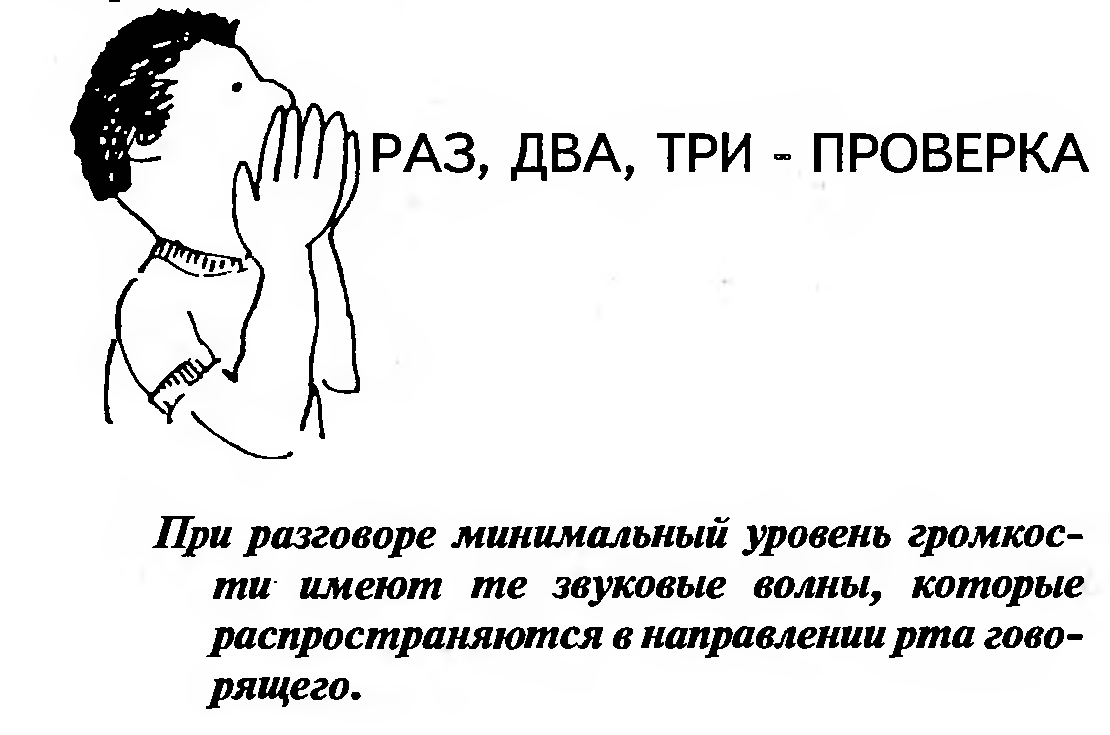

Самое грубое объяснение принципа действия рупорного излучателя можно сделать следующим образом. Если вы захотите, чтобы вас расслышали с большого расстояния, то вы должны повернуться в ту сторону, откуда вас могут услышать, и сложить около рта руки рупором. В этом случае ваша фраза в прямом направлении будет слышна громче, чем во всех остальных, что объясняется направленностью создаваемых вами звуковых волн.

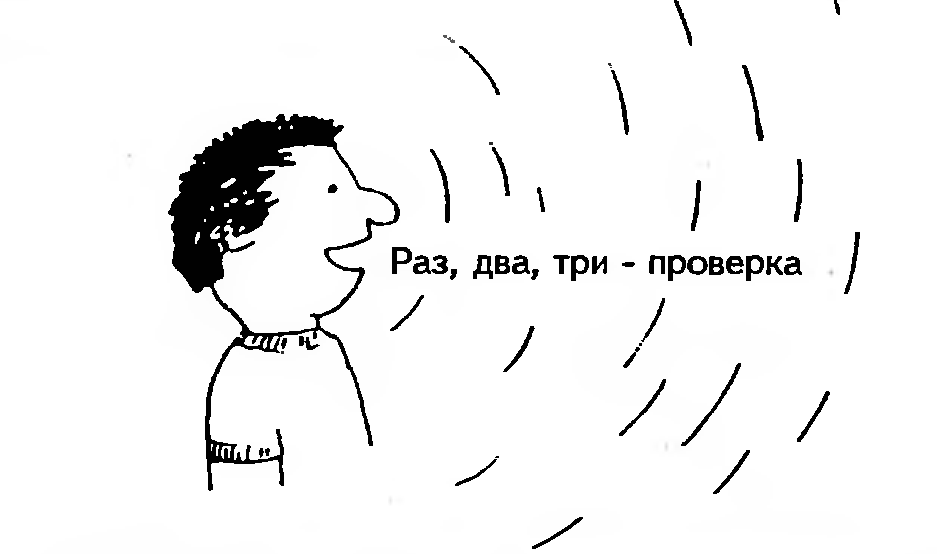

Без рупора энергия звуковых волн источника звука распространяется равномерно по всем направлениям, поэтому громкость звука в любом из этих направлений одинакова.
Рупор фокусирует энергию звуковых волн источника в пределах некоторого угла, поэтому громкость звука в области пространства, ограниченной этим углом, выше, чем во всех остальных направлениях.
Человеческий слух обладает максимальной чувствительностью в области звуковых частот диапазона вокала. Средняя частота этой области примерно равна 1000 Гц. В четырехполосной системе звуковоспроизведения значение этой частоты лежит на границе между полосами средних низких и средних высоких частот, поэтому любая неточность настройки этих двух частотных каналов очень сильно заметна на слух и резко ухудшает звучание всей системы звуковоспроизведения. Для того, чтобы полностью исключить возможность несогласованности звучаний частотных каналов многополосной системы звуковоспроизведения в этой критической области, применяют специальные акустические системы, воспроизводящие расширенный диапазон средних частот. Основой такой акустической системы является специальная среднечастотная динамическая головка, имеющая несколько меньший диаметр, чем обычная, -- около 4-6 дюймов. Эта головка устанавливается в ящике резонаторе обычной конструкции, но снабжается специальным среднечастотным рупором. Благодаря такой конструкции в этой акустической системе сочетаются преимущества обычных и рупорных систем, а верхняя граница полосы средних частот поднимается до 3 КГц.
Применение в акустических системах аналогичной конструкции динамических головок с титановой диафрагмой позволило расширить диапазон полосы средних частот до верхней границы слышимого диапазона. Такие широкополосные среднечастотные акустические системы позволяют исключать из состава многополосной системы звуковоспроизведения канал высоких частот, но, поскольку мощность этих систем невысока, в мощных профессиональных системах звуковоспроизведения для воспроизведения высоких частот по-прежнему применяют обычные высокочастотные акустические системы.
Чувствительность слуха в области низких частот низка ровно на столько же, насколько она высока в области средних частот. По этой причине для того, чтобы получить плотное, хорошо ощущаемое звучание низких частот, требуется очень высокая мощность. Эта особенность восприятия низких частот очень хорошо иллюстрируется кривыми чувствительности человеческого слуха, снятыми Флетчером и Мансоном, которые есть в любом хорошем учебнике по акустике.
