Глава 2 Микшерные пульты
Микшерный пульт—это устройство, предназначенное для сбора электрических сигналов от всех систем концертного комплекса—микрофонов, музыкальных инструментов, звуковых эффектов и устройств обработки звука—и смешивания их в общий выходной сигнал, предназначенный для воспроизведения звуковоспроизводящей системой. С помощью микшерного пульта осуществляется операция по согласованию уровней сигналов различных источников, называемая сведением, а также регулировка уровня выходного сигнала.
Если систему соединений в концертном комплексе сравнить с системой кровообращения, то микшерный пульт, несомненно, будет являться сердцем концертного комплекса. И пока вы не отладите пульт, вы не сможете настроить работу всех остальных систем этого комплекса.
Основным условием, на котором строится хорошее звучание, является правильный подбор коэффициента усиления входных блоков пульта, называемого чувствительностью. Чем больше внимания вы уделите подбору чувствительности каждого из каналов, тем лучше.
Рассмотрим более подробно основные функции управления микшерного пульта.

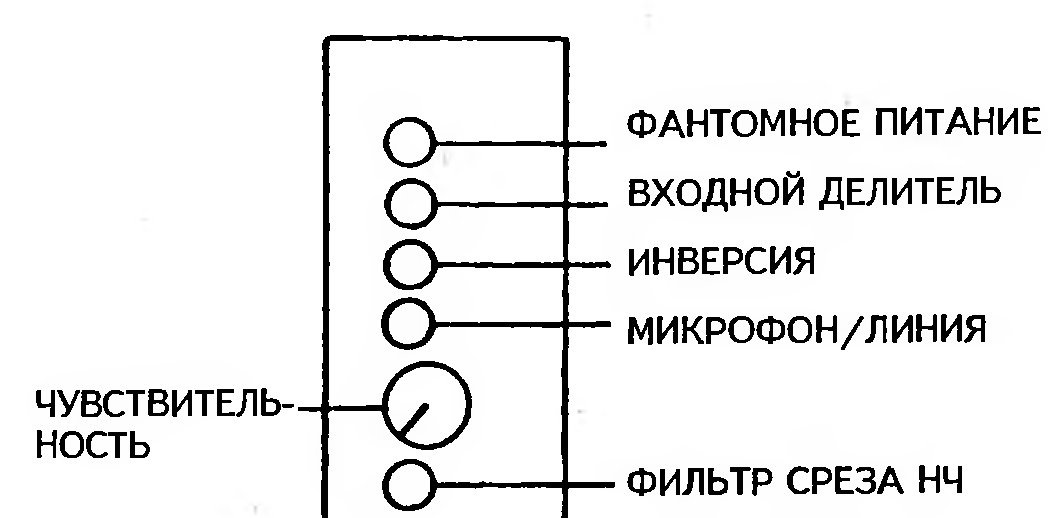

Чувствительность.
Эта функция иногда называется «уровень входного сигнала» или «усиление». Регулятором чувствительности подбирается требуемое усиление входного канала микшерного пульта в диапазоне от уровня выходного сигнала микрофонов до уровня выходных сигналов линейных источников, таких как электронные клавишные инструменты, магнитофоны и т.п. Более наглядно его функцию можно представить, как регулирование количества сигнала, подаваемого на пульт. Если этого сигнала недостаточно, его можно добавить, если излишне—убрать. Например, если задний вокал звучит тихо, то регулятором чувствительности можно увеличить его уровень, а если басовый барабан ударной установки заглушает все остальные звуки, то этим же регулятором можно привести его громкость к среднему уровню. Разумеется, подобная операция имеет смысл, если ее проводить при номинальном положении основных регуляторов уровней микшерного пульта. Если эти регуляторы частично выведены при настройке чувствительности, то попытка ввести их во время сведения может привести к возникновению перегрузки, а если они находились в максимальном положении, то может случиться, что сигнала источника просто не хватит для того, чтобы получить ровное сбалансированное звучание. Кроме того, в этом случае увеличится уровень шума.
Таким образом, к подбору чувствительности нужно относиться очень внимательно. Звук настраиваемого канала должен быть предельно четким и ясным. Оптимальному положению регулятора чувствительности соответствует минимум шумов и искажений. Неточная настройка регуляторов чувствительности микшерного пульта приведет к некачественной настройке концертного комплекса.
При крайнем левом положении регулятора чувствительности звук вовсе не обязательно должен пропадать полностью. Это положение соответствует только минимальному положению чувствительности, характерному для линейных входов и выходов, и минимальному значению коэффициента усиления входных блоков микшерного пульта. Тем не менее, даже такое положение чувствительности может оказаться слишком высоким. Для того чтобы его уменьшить, на пульте предусматривают специальные переключатели, ослабляющие уровень входного сигнала еще на 20-30 дБ. Если такого выключателя на пульте нет, то вместо него можно применить делитель напряжения, подключаемый ко входу микшерного пульта. Схема такого делителя, который собирается в соединительном разъеме кабеля, приводится в конце этой книги.
Канальный эквалайзер
Канальным эквалайзером называется секция входного канала микшерного пульта, предназначенная для настройки амплитудно-частотной характеристики канала. Регуляторами этой секции можно менять окраску звучания всех источников, подключенных к каналу, где эта секция расположена. К помощи канального эквалайзера прибегают в двух случаях:
При необходимости изменить звук голоса или инструмента.
При необходимости удалить из звука инструмента различные помехи (призвуки, шумы, фоны и т.д.)
Простейший канальный эквалайзер представляет собой двухполосный регулятор тембра, позволяющий изменять уровень высоких и низких частот в исходном сигнале. Более сложный эквалайзер может содержать четыре полосы регулировки амплитудно-частотной характеристики канала с переменным значением частот, на которых производиться регулировка. Такой эквалайзер называют параметрическим, т.к. он позволяет управлять значениями параметров амплитудно-частотной характеристики канала. Независимо от исполнения эквалайзеров, все они предназначены для одной и той же цели—изменять и корректировать характеристики исходных звучаний.

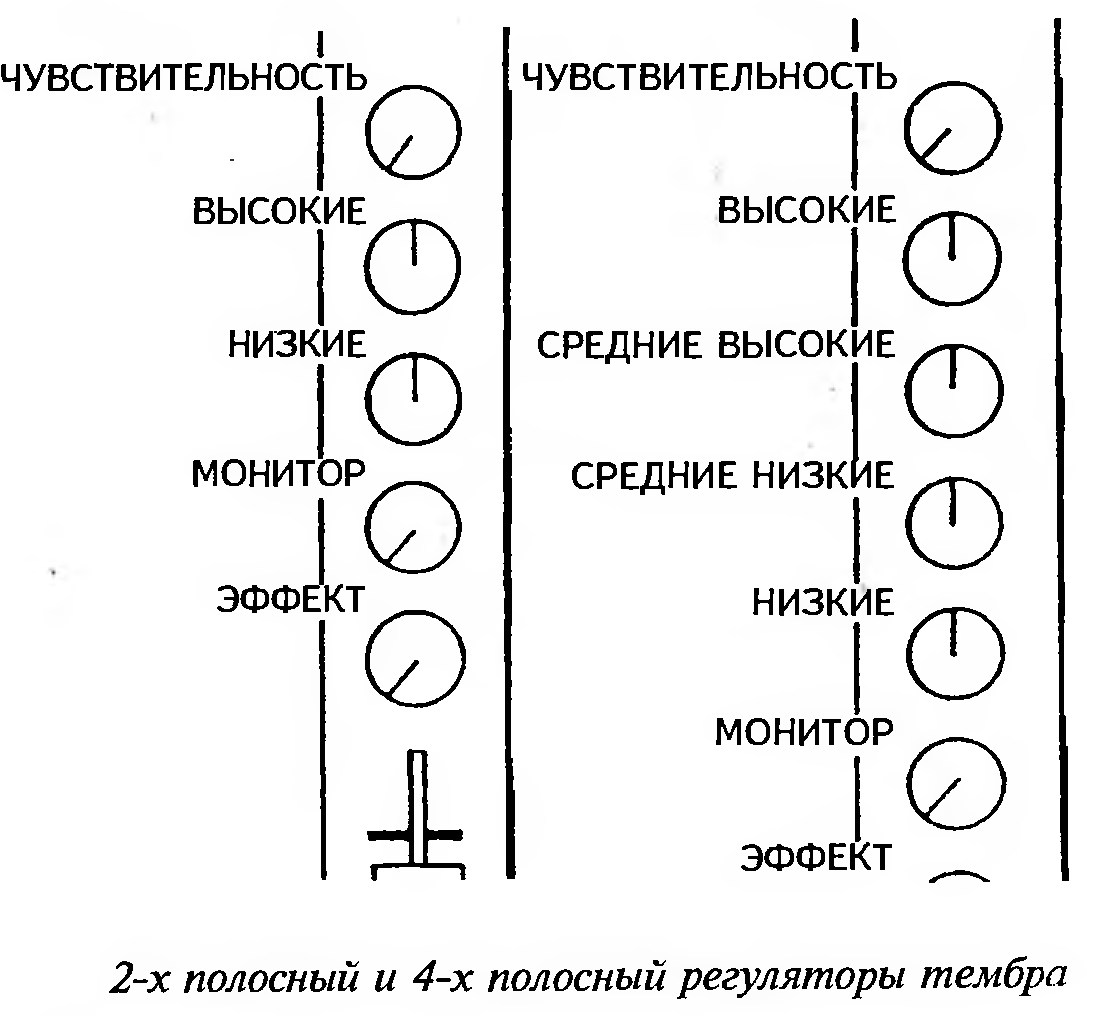

Многополосные регуляторы тембра
Многополосные регуляторы тембра в отличие от параметрических эквалайзеров не позволяют изменять значение частоты, на которой происходит регулировка амплитуды сигнала. Они позволяют лишь поднять или ослабить компоненты спектра сигнала, лежащие в определенной полосе частот. В зависимости от числа полос, на которые делится весь частотный диапазон канала, функции регуляторов эквалайзера могут различаться:
2-хполосный эквалайзер—«низкие» и «высокие»
3-хполосный эквалайзер—«низкие», «средние» и «высокие»
4-хполосный эквалайзер—«низкие», «низкие средние», «высокие средние» и «высокие».
Перемещением ручки регулятора эквалайзера влево и вправо от среднего положения можно добиться спада или подъема уровня сигнала в выбранной полосе частот от +\- 12 до +\- дБ. Преимущество многополосного регулятора тембра перед другими типами эквалайзеров заключается в том, что с ним достаточно просто обращаться, его работа является наглядной, он создает мало искажений и помех, и его стоимость невысока. Но, к сожалению, его работу можно охарактеризовать поговоркой: «Почти хорошо—это еще не хорошо». Многополосным регулятором тембра вы не сможете изменить уровень одной выбранной компоненты спектра исходного звукового сигнала, не затронув соседний компонент. Вам придется одновременно изменять амплитуду всех спектральных составляющих, попадающих в диапазон полосы, в которой производится регулировка.

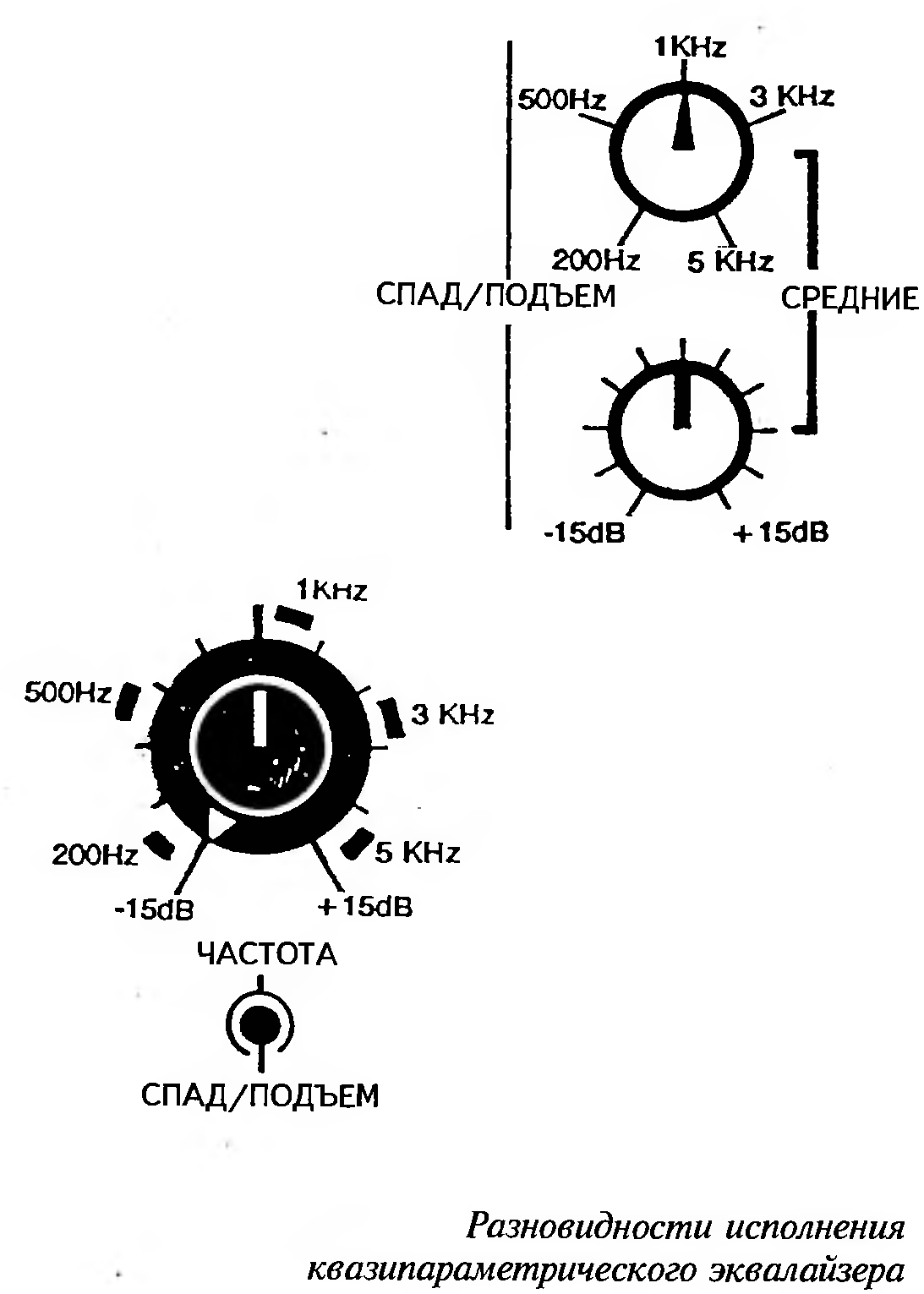

Квазипараметрический эквалайзер
Этот тип эквалайзера представляет собой упрощенную разновидность параметрического эквалайзера, от которого отличается отсутствием регулятора ширины полосы пропускания. Полный параметрический эквалайзер имеет по три регулятора на каждую частотную полосу—регулятор значения средней частоты частотной полосы, регулятор ширины этой полосы и регулятор коэффициента усиления сигнала в этой полосе.
Применение квазипараметрического эквалайзера в качестве канального эквалайзера микшерного пульта позволяет легко и весьма точно управлять звучанием исходных звуковых сигналов. В микшерных пультах квазипараметрический эквалайзер часто включают в состав 3-х или 4-х полосного регулятора тембра в качестве регулятора средних частот. Настройку квазипараметрического эквалайзера производят следующим образом.
Прежде чем устанавливать значение спада или подъема, как в многополосном регуляторе тембра, на квазипараметрическом эквалайзере нужно сначала определить значение средней частоты полосы, в которой это должно производиться. Это можно сделать следующим образом. Сначала вы устанавливаете регулятор эквалайзера «Подъем\спад» в крайнее положение, соответствующее подъему. Затем, слушая внимательно звук инструмента, например, барабана, вы вращаете регулятор частоты до тех пор, пока не почувствуете максимальной громкости звука. Барабан при этом начинает звучать очень гулко.
Обычно это происходит
в диапазоне от 250 до 300 Гц. Определив
резонансную частоту инструмента, можно
управлять его громкостью, используя
для этого регулятор «Подъем\спад»,
причем уровни всех остальных инструментов,
подключенных к этому же каналу, будут
изменяться очень незначительно.
С помощью квазипараметрического эквалайзера можно выделить недостающие гармоники в вокале, не увеличивая его среднюю громкость. Такая регулировка производится в полосе средних частот, т.к. эти гармоники обычно находятся в области 3.5 КГц. Этот эквалайзер также позволяет эффективно бороться с самовозбуждением, возникающим в мониторной системе.

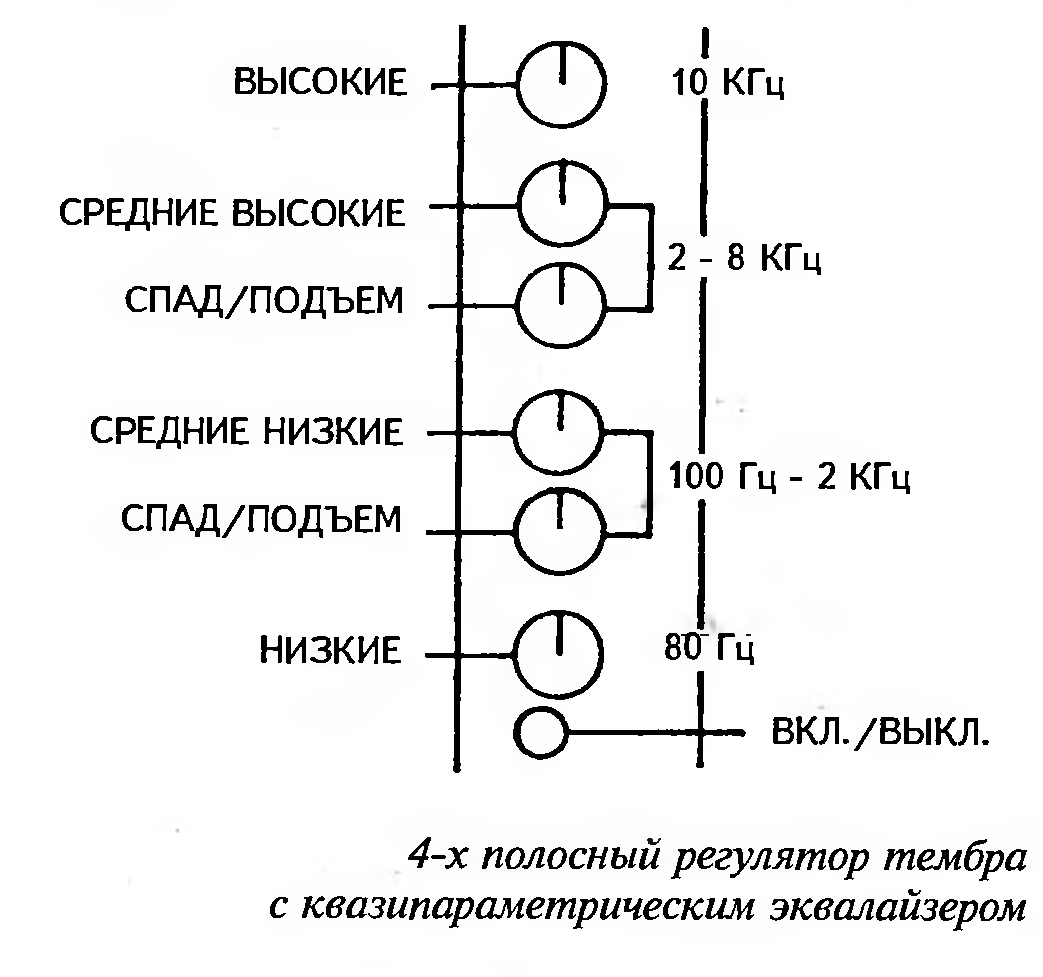

В микшерных пультах средней сложности обычно применяются 3-хполосные регуляторы тембра. Квазипараметрический эквалайзер, входящий в состав такого регулятора тембра представляет собой однополосный перестраиваемый фильтр средних частот. Более сложный регулятор тембра может содержать в качестве квазипараметрического эквалайзера несколько таких фильтров, настроенных на разные перекрывающиеся частотные полосы, например, в 4-хполосном регуляторе тембра содержится два перестраиваемых фильтра—средних, низких и средних высоких частот.
Регулятор или переключатель частоты квазипараметрического эквалайзера может находиться как выше, так и ниже его регулятора уровня. Иногда они оба располагаются на одной оси. В этом случае внешний регулятор используется для установки значения частоты, а внутренний – для установки коэффициента усиления. Такой сдвоенный тип исполнения ввиду экономии рабочего пространства микшерного пульта часто применяется в полных параметрических эквалайзерах, которые могут иметь до четырех перестраиваемых полосовых фильтров.

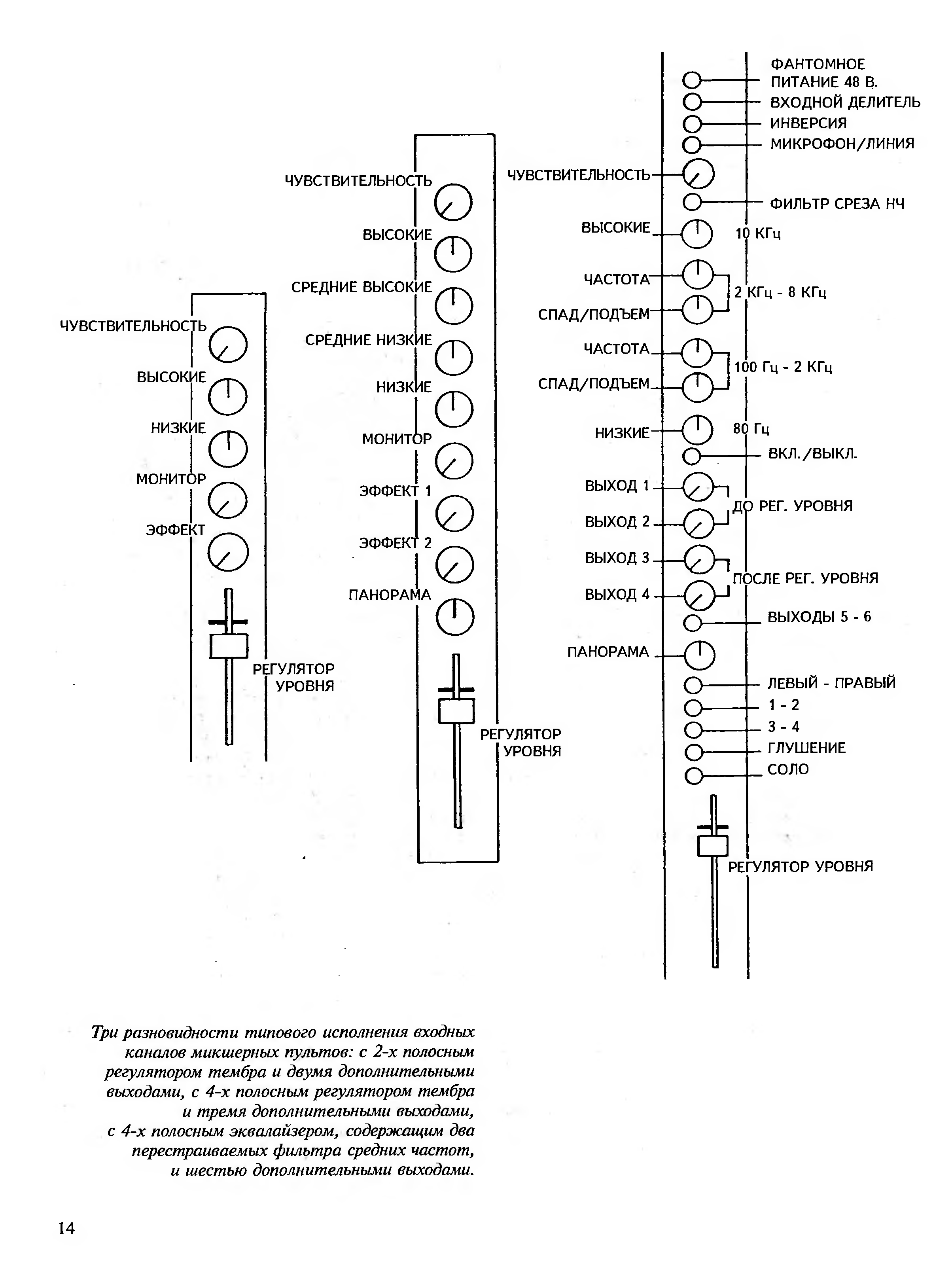

Экономия рабочего пространства микшерного пульта – весьма актуальная конструкторская проблема. Сравните между собой три типа входных каналов, изображенных на рисунке. Первый из них имеет только пять регуляторов и ни одного переключателя. Зато на третьем располагается 12 регуляторов и 12 переключателей. Теперь представьте себе, что одна только секция канальных эквалайзеров может иметь 12 регуляторов, и можете понять, насколько сложной и громоздкой может стать конструкция 40-канального микшерного пульта. Заодно вы можете прикинуть, сколько все это должно стоить!
