Вход внешнего управления
На многих моделях ограничителей шума предусмотрено наличие входа внешнего управления. Этот вход предназначен для управления работой ограничителя шума внешними звуковыми сигналами.
При подключении выхода какого-либо источника звукового сигнала к этому входу, ограничитель шума перестает реагировать на сигнал, подаваемый на его основной вход. Вместо этого он начнет работать в соответствии с сигналом, поданным на его вход внешнего управления. Т. о., возникает возможность управлять включением одного из сигналов при помощи другого. Например, сигнал басового барабана ударной установки может управлять амплитудой сигнала бас-гитары, создавая особый модуляционный эффект, часто применяемый в музыке стиля фанки.
Существуют и другие приемы применения входа внешнего управления ограничителя шума. Например, можно синхронизировать звучание группы духовых инструментов сигналом одного из инструментов, подаваемого на вход внешнего управления ограничителя шума канала этих духовых инструментов. В этом случае звук группы духовых инструментов будет появляться только во время звучания ведущего инструмента.
Вход внешнего управления можно использовать для разнообразных изменений естественных звучаний всевозможных инструментов. Например, если сигнал генератора с частотой 40 Гц подать на основной вход ограничителя шума, сигнал басового барабана – на его вход внешнего управления, а полученный при этом сигнал ограничителя шума подмешать к сигналу басового барабана, можно получить увеличение плотности его звучания, не прибегая к подъему уровня низкочастотных составляющих сигнала басового барабана. Таким же образом можно синтезировать звучания ведущего барабана и перкуссии, используя генераторы белого или розового шума. Генератор розового шума будет давать более низкий и ровный звук, чем генератор белого шума.
Используя входы внешнего управления ограничителей шума, можно получить бесконечное разнообразие всевозможных эффектов, но, применяя эти эффекты, нужно внимательно следить за тем, чтобы не разрушить общий баланс всего произведения.
Все вышеперечисленные особенности ограничителей шума делают их весьма важными средствами обработки звука. Количество ограничителей шума в большом концертном комплексе может исчисляться десятками штук.
Эксайтеры
Эксайтеры – это сравнительно новый тип звуковых процессоров, предназначенных для работы в составе систем звуковоспроизведения. Ими достаточно просто пользоваться, но если их применять неаккуратно, можно испортить все звучание, поэтому многие звукооператоры ими пользоваться не любят. При помощи эксайтеров можно оживить звучание системы звуковоспроизведения, выделить звучание какого-либо голоса или инструмента, или добиться более четкого звучания мониторов, не увеличивая уровень мониторного сигнала. Однако при неправильном использовании эксайтеры могут делать звучание системы излишне резким, жестким, бесчувственным и утомительным.
Приминение эксайтеров
Принципы применения и построения эксайтеров были впервые определены фирмой производителем электронной аппаратуры Афекс.
Действие эксайтера состоит в использовании определенных типов гармонических искажений звукового сигнала. Эксайтер производит из некоторой части входного сигнала специфические гармонические искажения, которые в небольшом количестве подмешиваются к этому же сигналу, слегка задержанному по времени. Это создает эффект своеобразного обогащения сигнала гармоническими составляющими, которые в самом сигнале слабо выражены или отсутствуют.
Использовать эффект эксайтера можно следующим образом. Допустим, у вас есть две сходные гитарные партии, исполняемые одновременно, но одна из них звучит чище, чем вторая. В этом случае та гитарная партия, в которой содержится больше искажений, при условии равенства уровней обеих партий, будет выделяться. Эксайтер производит аналогичное выделение, поэтому, применив его эффект для партии, звучащей более чисто, можно сбалансировать звучания отдельных партий между собой, сохранив примерно равный уровень звучания обеих партий.
Искажения, производимые эксайтером, подбираются таким образом, чтобы они как можно меньше ощущались на слух. Нужно добиваться, чтобы звучание, создаваемое эксайтером, было лишь слегка богаче и теплее, чем естественное необработанное звучание голосов и инструментов.
В концертном комплексе эксайтер может применяться как специальный эффект или корректор звучания. Он может включаться в цепь дополнительных входов и выходов микшерного пульта, если необходимо поправить звучания сразу нескольких каналов. Если необходимо придать эффект какой-либо группе инструментов, эксайтер может подключаться к одному из разъединителей групповых каналов. Для того, чтобы придать яркость звучанию всего концертного комплекса, эксайтеры могут включаться в цепь его системы звуковоспроизведения, например, сразу после главных выходов микшерного пульта.
В любом случае, эффект, создаваемый эксайтером, должен быть ненавязчивым. В небольшом количестве этот эффект придает звучанию чистоту и искристость, а в чрезмерном – быстро утомляет слух.
К группе эксайтеров относиться и ряд других устройств обработки звука, изменяющих психоакустические характеристики звучания. Большинство из них предназначено для получения субъективного подчеркивания высоких частот и работает по принципу подмешивания высокочастотных компонентов сигналов к этим же сигналам. Однако, существуют устройства обработки звука, использующие другие психоакустические принципы или несколько принципов одновременно. Одним из таких устройств является максимайзер Sonic Maximiser, выпускаемый фирмой BBE. Этот максимайзер разделяет сигнал на три полосы, в каждой из которых происходит индивидуальное разделение сигнала на отдельные компоненты с одновременным исправлением фазовых искажений, после чего сигнал составляется заново. В результате этой процедуры сигнал обретает прежнюю чистоту и ясность, которая была у него в момент получения от источника звука. В отличие от эксайтера, эффект которого наблюдается в основном в области высоких частот, эффект максимайзера проявляется во всем звуковом диапазоне частот, включая нижнюю границу этого диапазона.
Контрольные и измерительные устройства
Самыми распространенными измерительными устройствами концертных комплексов являются всевозможные измерители уровней. Большинство этих измерителей предназначено для контроля и установки относительных уровней сигналов и должны отображать лишь характер соответствия измеряемого уровня некоторому номинальному значению. Устройства отображения информации измерителей уровня бывают в основном трех типов – стрелочные, светодиодные и цифровые. Стрелочные устройства отображения информации имеют шкалу с делениями и значениями измеряемых уровней и подвижную стрелку, указывающую определенное значение измеряемых уровней. Светодиодные устройства отображения информации представляют собой многоцветные светящиеся шкалы, конечная светящаяся позиция которых указывает значение измеряемого уровня. Измерители, имеющие светодиодные устройства отображения информации, могут быть полными и неполными. Неполные измерители могут индицировать только некоторые выбранные значения и используются в основном для контроля за выполнением какого-либо определенного условия. Такие измерители уровня могут включаться в состав полных измерителей уровня для того, чтобы упростить контроль за соблюдением какого-либо условия. Примером такого дополнительного измерителя уровня может быть индикатор пиковых значений амплитуды сигнала.
Полные измерители уровней сигналов имеют то преимущество, что с их помощью можно наглядно наблюдать за характером изменения амплитуды сигнала и точно определять значения уровней этих сигналов. Стрелочные измерители уровня наиболее точно отвечают характеру слухового восприятия изменения уровня сигнала, т.к. инерционность их подвижной системы весьма близко соответствует инерционности слуха. Однако, именно за счет этой инерционности, они не могут точно отслеживать резкие пики и перепады амплитуд.
Светодиодные измерители уровня инерционностью не обладают, поэтому их удобно использовать для измерения пиковых и амплитудных значений уровней. Время сброса таких измерителей подбирается так, чтобы за ними было удобно наблюдать. Например, время сброса измерителя пиковых значений должно быть достаточно большим для того, чтобы внимание успевало распознать наличие пика, имеющего длительность слишком короткую, чтобы за ней можно было следить непосредственно. Такой характер работы измерителя пиковых значений необходимо принимать во внимание при установке уровня, производимой с его помощью. Неадекватность отображения характера изменения уровня сигнала пиковым индикатором может ввести в заблуждение и привести к занижению устанавливаемого уровня.

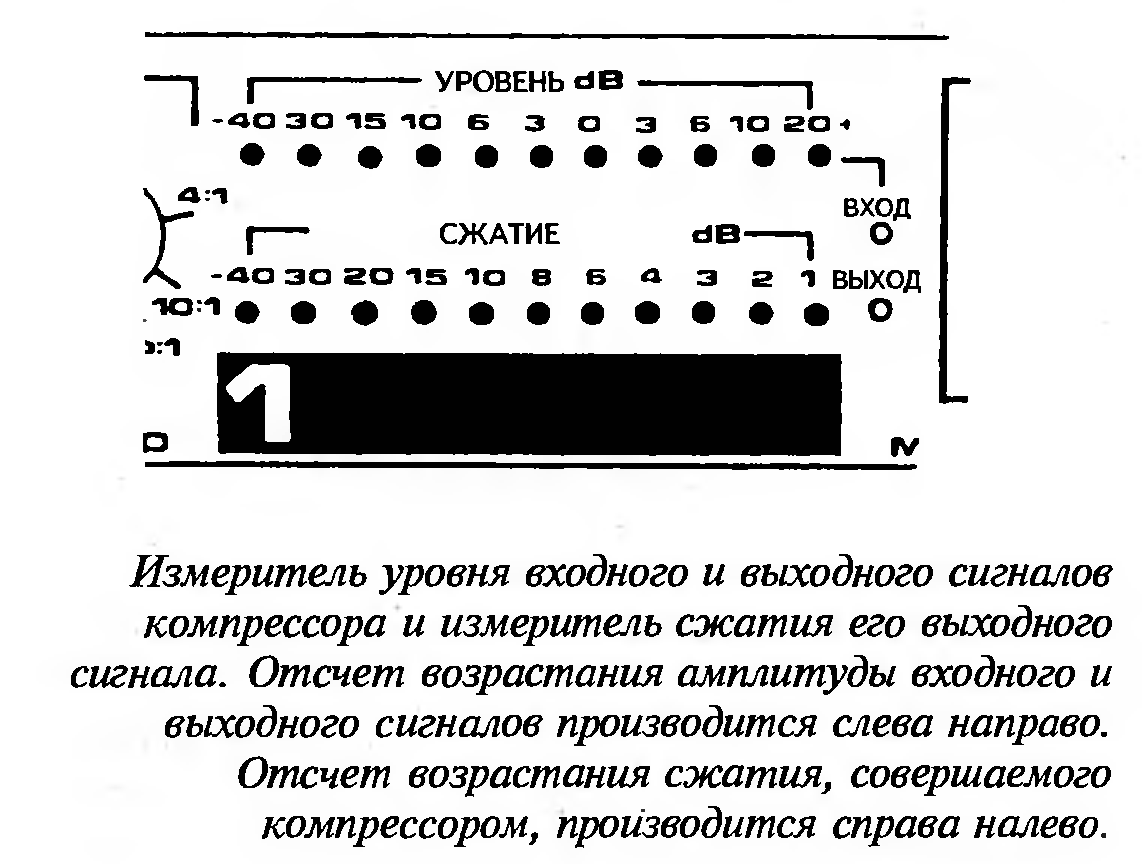

Измеритель пиковых значений амплитуды сигнала очень часто включается в состав измерителя средних значений амплитуды сигнала, которые используются для наблюдения за уровнем сигналов. Иногда измеритель среднего значения может использоваться для измерения и пиковых, и абсолютных амплитудных значений. В этом случае либо совмещают шкалы различных типов измерителей в одну шкалу, используя измеритель пиковых значений для отображения максимальных значений амплитуд, либо предусматривают специальный переключатель, изменяющий режим работы измерителя.
Отсчет значений на измерителях уровней производится в положительную и отрицательную сторону от некоторого значения, принятого за 0 дБ. Уровень, соответствующий этому значению, считается номинальным, поэтому при установке уровня нужно следить, чтобы уровень сигнала максимально приближался к этому значению, но не превышал значения +3 дБ. Уровни сигналов каналов микшерного пульта, участвующих в сведении, могут быть меньше номинального значения, тем не менее в большинстве случаев они не бывают ниже значения -20 дБ, которое является минимальным.
Номинальные уровни сигналов различных типов систем могут быть как больше, так и меньше стандартного номинального уровня. Но номинальный уровень, приняты в системе, независимо от ее типа всегда обозначается 0 дБ. Например, уровень 0 дБ, принятый в системе бытовой аппаратуры, соответствует стандартному уровню -10 дБ, а уровень 0 дБ, принятый в системе профессионального оборудования, соответствует стандартному уровню +4 дБ. Микшерные пульты могут работать с сигналами, уровни которых по стандартной шкале могут достигать значения +10 дБ, и которые будут перегружать входные цепи бытовой аппаратуры, например, обычного кассетного магнитофона.
Благодаря тому, что грань между бытовой и профессиональной аппаратурой постепенно стирается, многие из устройств могут работать с различными стандартами номинальных уровней. В таких устройствах обычно устанавливаются переключатели стандарта входных и выходных сигналов. Положение этого переключателя, соответствующее -10 дБ, позволяет согласовать вход или выход такого устройства со стандартом бытовой аппаратуры, а положение +4 дБ – со стандартом профессиональной. Особенно внимательный контроль за соблюдением этого стандарта требуется при работе с эквалайзерами, коэффициент передачи которых не зависит от установленного стандарта номинальных уровней. Если на таком эквалайзере предусмотрено наличие отдельных переключателей стандартного уровня для входа и для выхода, оба этих переключателя должны быть установлены в положение, соответствующее стандарту, принятого в вашей системе, например, +4 дБ. Если это условие не соблюдается, такой эквалайзер может стать причиной явных или неявных искажений в системе звуковоспроизведения.
Некоторые правила работы с сигнальными процессорами
перед началом работы убедитесь, что все процессоры подключены правильно, а их включатели обхода выключены
компрессор препятствует росту сигнала плавно, а лимитер – резко
при работе с системой звуковоспроизведения, находящейся на грани самовозбуждения, не увеличивайте чувствительности компрессоров, порог срабатывания которых установлен предельно низким. Это может привести систему звуковоспроизведения к самовозбуждению
если сигнал на входе ограничителей шума становится слишком слабым, ограничители шума начинают закрываться раньше времени
если вы решитесь перенастраивать ограничитель шума во время концерта, начните с бонгов или заднего вокала. Старайтесь не связываться с ограничителями шума каналов басового и ведущего барабанов, пока для этого не предоставится подходящего случая.
