Искажения
Любое изменение формы сигнала, приводящее к возникновению дополнительных гармоник, изначально отсутствующих в этом сигнале, называется искажением. Процент искажений в качественной системе передачи и воспроизведения звука должен быть минимальным. Исключение может быть сделано только для тех систем, в которых наличие искажений является одним из условий их работы.
Динамический диапазон
Динамическим диапазоном системы называют разницу между максимально допустимым и минимально различимым уровнями входного или выходного сигнала системы. Количественно динамический диапазон выражают в виде децибельного соотношения. Для качественной передачи звука система должна иметь максимально широкий динамический диапазон, который обычно ограничивается снизу – уровнем шумов и сверху – уровнем допустимых искажений.
Эквалайзер
Эквалайзер – это универсальный частотный корректор. Он может применяться и для коррекции амплитудно-частотных характеристик трактов системы звуковоспроизведения, и для изменения спектральных характеристик звуковых сигналов. Кроме этого, эквалайзер может применяться для ослабления и удаления из сигнала всевозможных помех, шумов, искажений.
Обратная связь
Обратная связь – это передаточное звено, по которому часть сигнала с выхода системы попадает на ее вход. Эта связь приводит к усилению или ослаблению сигнала на выходе системы. Например, акустическая обратная связь, существующая в системе звуковоспроизведения, может приводить к самовозбуждению системы, при котором ее выходной сигнал достигает максимального уровня. Т.к. амплитудно-частотная характеристика акустической обратной связи зависит от характера отражения и поглощения звука и амплитудно-частотных характеристик источников и приемников звуковых волн, обратная связь в системе звуковоспроизведения обычно носит выраженный резонансный характер. Подобные резонансы в системе звуковоспроизведения легко обнаруживаются с помощью спектроанализатора. Действие этих резонансов можно существенно ослабить коррекцией амплитудно-частотной характеристики системы звуковоспроизведения.
Глава 6 Устройства обработки звука
Аналоговые и цифровые линии задержки

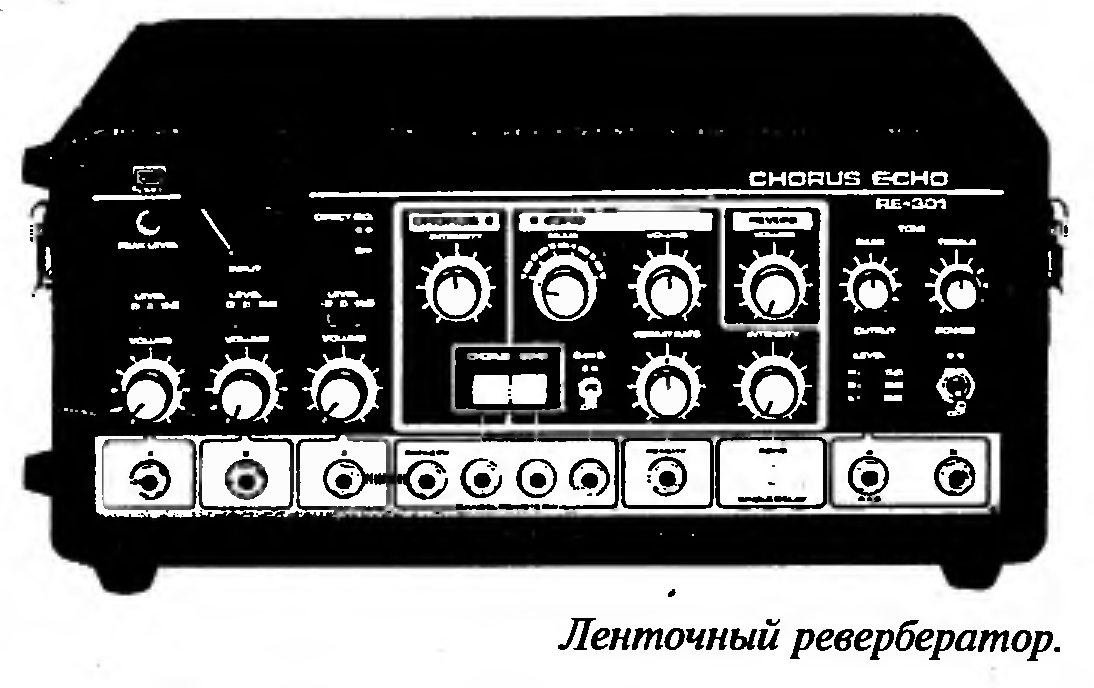

Применение линий задержки в концертной практике достигло наибольшего размаха благодаря появлению ленточного ревербератора. Позднее ленточные ревербераторы были практически полностью вытеснены цифровыми линиями задержки, несмотря на то, что ленточные ревербераторы могут сохранить в звучании особую полноту, которой многие цифровые линии задержки не имеют. В наше время применение ленточных ревербераторов до сих пор остается самым дешевым способом получения большого времени задержки.
ПРАВИЛА РАБОТЫ С ЛЕНТОЧНЫМ РЕВЕРБЕРАТОРОМ
Сигнал, который необходимо подвергнуть обработке, подается на один из входов ревербератора в зависимости от рода этого сигнала. Переключатель входного уровня ставится в положение 0 дБ, а регулятор уровня входного сигнала вводится на 3\4 его максимума. После этого аналогичная операция совершается с переключателем и регулятором выходного уровня. Переключателем длительности устанавливается требуемая длительность задержки – короткая, длинная или средняя. Затем регулятором длительности производится точная установка деятельности задержки.
Некоторые модели ленточных ревербераторов имеют встроенные цифровые линии задержки, осуществляющие задержку сигнала на небольшой промежуток времени. Эти линии могут работать совместно с ревербератором и создавать дополнительные звуковые эффекты группы хоруса. Можете представить себе, как такая система должна звенеть.
