Перед концертом обязательно заготовьте запасные микрофоны с соединительными кабелями необходимой длины, чтобы иметь возможность заменить ими вышедшие из строя.

Согласующие устройства

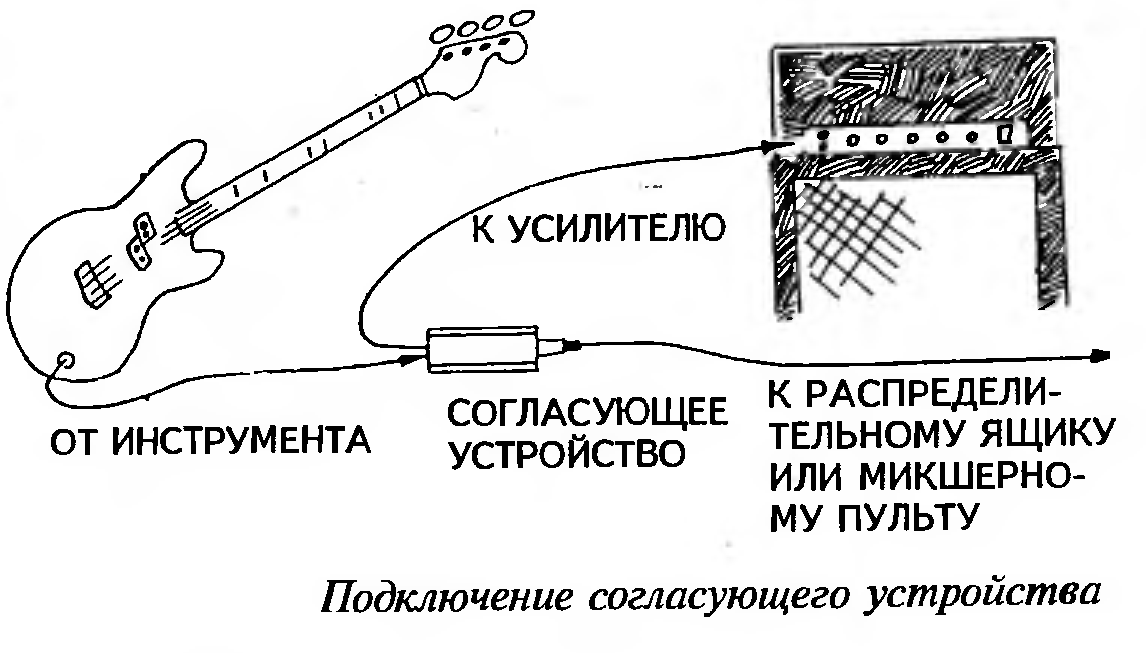

Согласующие устройства прямого включения предназначены для согласования выхода и входа двух соединяемых устройств. Чаще всего параметрами согласования являются входное и выходное сопротивление соединяемых устройств. Например, выходное сопротивление электрогитары имеет высокое значение, а входное сопротивление микшерного пульта – относительно низкое. Без специального согласующего устройства эта разница сопротивлений приведет к уменьшению уровня сигнала, снимаемого с гитары.

Мониторные усилители электрогитар имеют входное сопротивление, согласованное с выходным сопротивлением электрогитар, поэтому подключение электрогитары к ее мониторному усилителю можно производить без согласующего устройства. Если вместо специального усилителя электрогитары использовать микрофонный усилитель, то наличие согласующего устройства становится обязательным, иначе вы рискуете потерять часть сигнала электрогитары, а, значит, и повышение уровня шумов. Повышение чувствительности входа усилителя не изменит ситуации, несмотря на то, что громкость сигнала гитары может быть увеличена.

Такая ситуация наблюдается при соединении любых источников электрических сигналов с их приемниками, однако ее результат может быть самым различным. Например, электронные музыкальные инструменты, такие как синтезаторы, ударные автоматы и даже бас-гитары, согласуются с усилителями и микшерными пультами достаточно хорошо. А что касается электрогитары, то не только уровень шумов, но и характеристики ее звучания сильно зависят от входного сопротивления усилителя, к которому она подключается. Поэтому для того, чтобы получить правильное звучание электрогитары, ее нужно подключать только через согласующее устройство.

Подключая согласующее устройство к усилителю, внимательно следите за тем, чтобы случайно не подключить его к выходу усилителя, т.к. в этом случае дорогой согласующий трансформатор или электронная схема согласующего устройства могут выйти из строя. Надпись «Громкоговоритель» на усилителе обозначает место подключения акустической системы, а на согласующем устройстве – режим работы его выхода.

Пассивные согласующие устройства

Пассивные согласующие устройства создаются на основе согласующего трансформатора, имеющего большое входное сопротивление и низкое выходное сопротивление. Этот трансформатор, вместе с соединительными разъемами и переключателями, помещается в металлический корпус согласующего устройства, защищающий его от проникновения электрических помех.

В пассивном согласующем устройстве нет источников питания и нет электронных схем, поэтому оно может работать любое продолжительное время.

Активные согласующие устройства

Активные согласующие устройства нуждаются в дополнительных источниках питания. Обычно, это батарея с напряжением в 9 вольт, хотя возможно и использование фантомного источника питания. Основой активного согласующего устройства является усилитель с высоким входным и низким выходным сопротивлениями. Выходной сигнал этого усилителя, как правило, симметричный. Активные согласующие устройства имеют те же самые входные и выходные разъемы и переключатели, что и пассивные. Разница заключается только в наличии у активных согласующих устройств дополнительных функций, таких, как индикация разряда источника питания или переключаемые выходы – микрофонный, линейный или выход для специального гитарного усилителя.

Активные согласующие устройства во многом предпочтительнее пассивных. Например, они лучше противостоят действию перегрузок, имеют лучшее отношение сигнал\шум и имеют высокий выходной сигнал, что позволяет подключать к выходу соединительные кабели значительной длины.

В случае, если микшерный пульт имеет недостаточное количество входных каналов, сигналы некоторых инструментов могут быть поданы на дополнительные входы этого пульта через активное согласующее устройство. Это возможно благодаря тому, что выходной сигнал активных согласующих устройств имеет линейный уровень.

Правила эксплуатации и работы с микрофонами

-- применяйте только такие микрофоны, звучание которых вам нравится.

-- для одной группы мониторов вокала применяйте микрофоны одного типа.

-- работая с радиомикрофонами, готовьте заранее запасные микрофоны и соединительные кабели необходимой длины, а также заранее отстраивайте запасные каналы микшерного пульта – может случиться так, что слушателям не понравится пение местных таксистов.

-- заранее готовьте запасные элементы питания ко всем типам применяемым вами микрофонов и согласующим устройствам.

-- регулярно прочищайте и промывайте защитные сетки вокальных микрофонов. В наши дни это весьма актуально.
