Дополнительные сведения компрессор
Компрессор представляет собой усилитель с переменным коэффициентом усиления, величина которого понижается с ростом амплитуды входного сигнала. Уменьшение коэффициента усиления компрессора обычно начинается с некоторого определенного значения амплитуды входного сигнала, которое называется порогом.
Кроссовер
Кроссовер – это устройство, разделяющее спектр входного сигнала на несколько частотных диапазонов. Это разделение соответствует частотным полосам акустических звуковоспроизводящих систем. Акустические системы могут иметь от 2 до 5 частотных полос в зависимости от типа системы звуковоспроизведения. Акустические системы каждой из полос подключаются к выходам отдельных усилителей мощности, на входы которых подаются сигналы разных частотных полос с отдельных выходов кроссовера. Активные кроссоверы имеют по одному отдельному предварительному усилителю на каждый частотный диапазон. Они включаются в цепь системы звуковоспроизведения до усилителей мощности, количество которых должно соответствовать числу частотных полос. Пассивные кроссоверы разделяют на отдельные частотные полосы выходной сигнал усилителя мощности. Такие кроссовры чаще всего устанавливаются внутри акустических систем.
Частотой кроссовера обычно считают частоту, на которой происходит разделение частотных полос.
Децибел
Децибел – это единица измерения отношения двух величин. Например, если величины двух мощностей отличаются в два раза, то их отношение составит 3 дБ, а если величины двух напряжений отличаются в два раза, то отношение составит 6 дБ. Для мощностей 6 дБ будет соответствовать отношение величин, равное 4. Десятикратному отношению мощностей будет соответствовать 10 дБ, а десятикратному отношению напряжений – 20 дБ. Для мощностей разница в 20 дБ будет соответствовать отношению величин в 100 раз.
УРОВЕНЬ ЗВУКОВОГО ДАВЛЕНИЯ
Уровень звукового давления – это величина, характеризующая акустическую мощность систем звуковоспроизведения и связанную с этим громкость. Уровень звукового давления является относительной величиной, поэтому его измеряют в децибелах.
НОЛЬ ДЕЦИБЕЛ
Для электрических звуковых сигналов значение 0 дБ может соответствовать напряжению 0.775 вольт или 1 вольт. Первое из них используется для контроля уровней входных и выходных сигналов, а второе применяют часто в расчетах и измерениях.
ВРЕМЯ СПАДА (ЗАТУХАНИЯ)
В отношении ревербераторов время затухания соответствует времени окончания реверберационного процесса с момента прекращения самого сигнала. Для звуковых процессоров время затухания представляет собой длительность четвертого, заключительного такта их работы. Полный цикл работы звукового процессора обычно состоит из атаки, спада, поддержки и затухания.
Глава 5
Микрофоны
Микрофоны

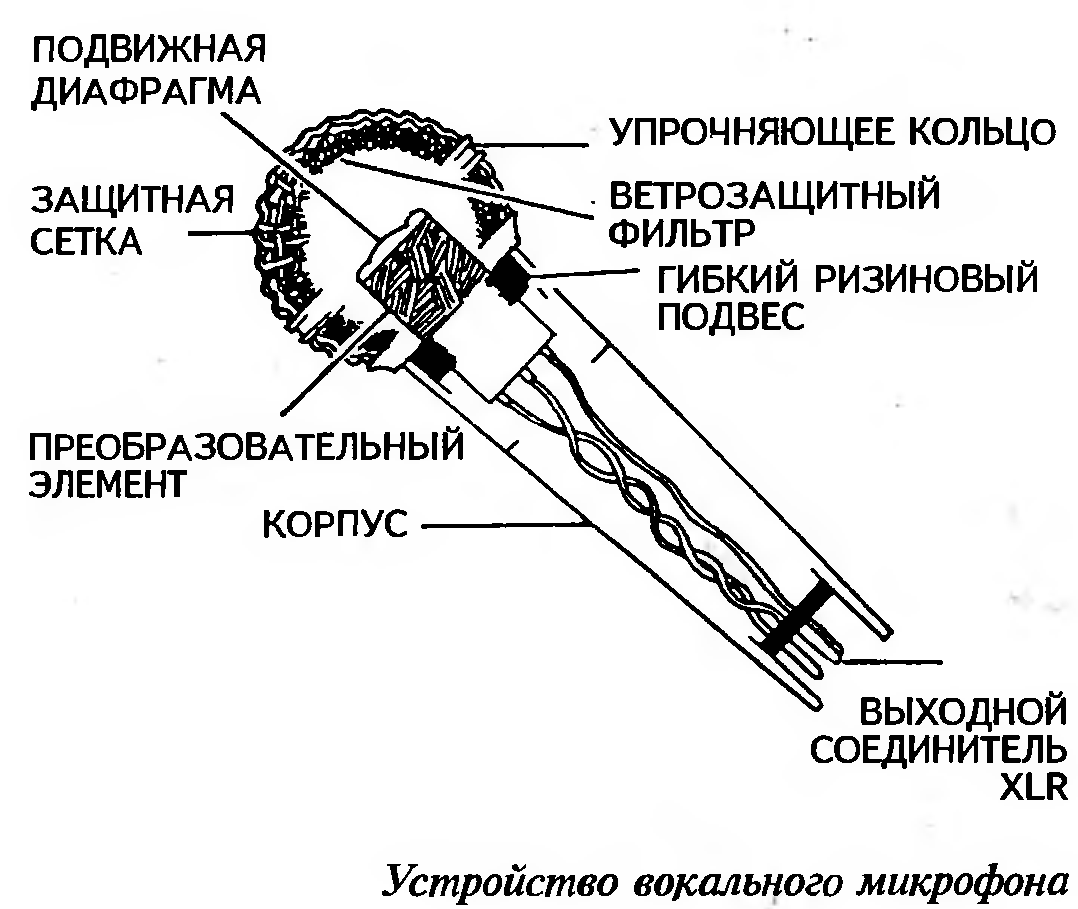

Современные
микрофоны хорошо принимают все компоненты
звука, которые необходимы для получения
качественного звучания. Но в то же время,
они так же хорошо принимают все компоненты
звука, которые являются помехами. Все
промежуточные элементы системы
звуковоспроизведения, включаемые между
микрофоном и усилителем мощности,
предназначены в основном для того, чтобы
определить то, что вам не нужно от того,
что вам требуется.
Функция такого разделения во многом ложится и на сам микрофон. В соответствии с их назначением, все микрофоны разделяются на разные группы. Например, существуют микрофоны общего назначения, инструментальные, вокальные, для записи с близкого и далекого расстояния, для стереозаписи, микрофоны специального назначения, многофункциональные микрофоны и т.п.
Объясняя преимущество одного микрофона перед другим, вы запросто можете растревожить пчелиный рой, т.к. существует столько же различных точек зрения на качество микрофонов, сколько пузырьков в банке пива. Во всем мире не найдется и двух человек, которые имели бы идентичный слух, как нет двух людей с одинаковыми отпечатками пальцев. Поэтому, вызывая дискуссию, имейте в виду, что каждый человек имеет собственные приоритеты.
Тем не мене, можно выделить несколько основных характеристик микрофона, позволяющих оценить его достоинство:
Микрофон должен обладать хорошим подавлением отраженных звуков.
Микрофон должен выделять звук только того источника, на который он направлен, и ослаблять все прочие.
Микрофон должен хорошо выдерживать различные перегрузки.
Микрофон должен хорошо звучать.
