Додатки Додаток а а.1 Розміщення точки підведення струму до обладнання

Найменування

обладнання

Умовне графічне позначення

Характеристики

Примітка

МЕХАНІЧНЕ ОБЛАДНАННЯ

Машина для різання варених овочів

МРОВ - 160

N = 0,18 кВт

Габарити - 470х390х500 220/380В

Машина для нарізання овочів(на столі) МРО-350-01

N = 0,37 кВт

Габарити - 515х292х375

220/380В

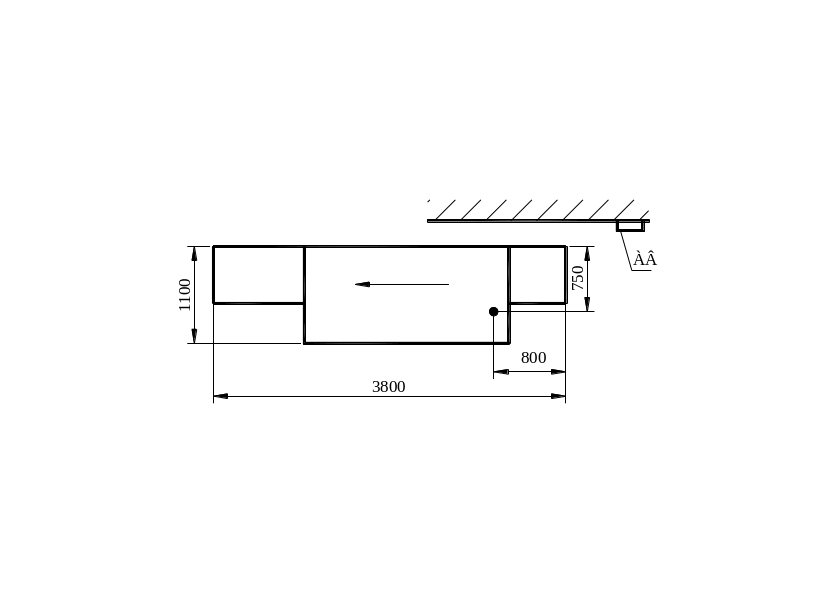

Машина для розкочування слоєного тіста МРСТ-120

N = 0,76 кВт

Габарити - 2900х1000х1210

220В

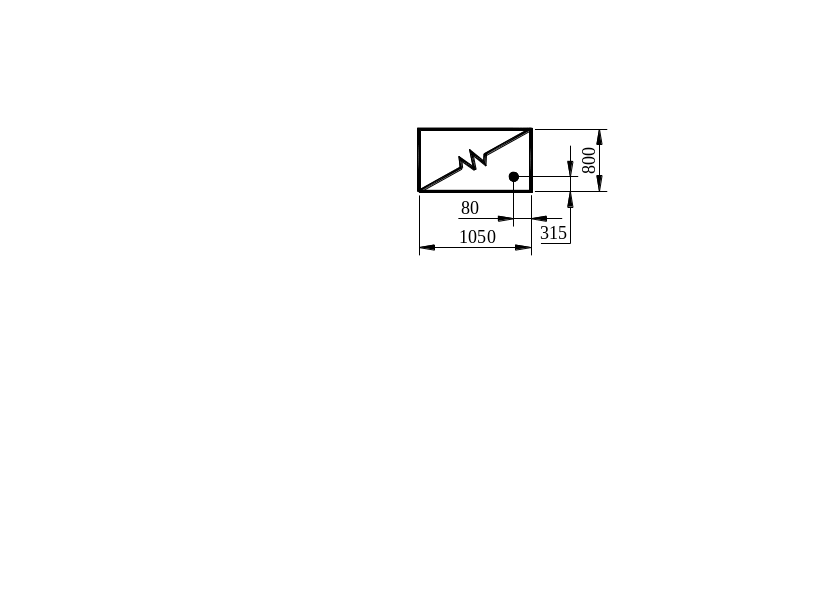

Машина для розкочування тіста МРТ-60М

N = 0,55 кВт

Габарити - 1050х740х1200

220/380В

Машина тістомісильна ТММ – 1М

N = 2,2 кВт

Габарити - 1295х840х1005 220/380В

Машина тістомісильна А-2-ХТМ

N₁ = 1,5 кВт-мес орган

N₂ = 0,37 кВт-підйом траверси

Габарити - 1225х850х1100

380В

Машина для замісу крутого тіста МТМ-15

N = 1,1 кВт

Габарити - 630х440х650 220/380В

Машина збивальна

(на столі) МВ-6М

N = 0,18 кВт

Габарити - 450х300х550

220/380В

Машина збивальна

МВ-35М

N = 0,8 кВт

Габарити - 750х530х1180

220/380В

Машина збивальна

МВ-60

N = 2,2 кВт

Габарити - 1105х650х1300

220/380В

Машина збивально – місильна МВ-35УМ-05

N = 0,71/0,85кВт

Габарити - 780х665х1045

220/380В

Машина збивальна універсальна МВУ-60

N₁ = 2,2 кВт

N₂ = 0,25 кВт (обертання бака)

Габарити - 970х600х1300

220/380В

Кухонний комбайн кк «МЕТОС»

N = 0,6 кВт

220/380В

Кухонний комбайн кк «Stepan»

N = 0,6 кВт

220/380В

М'ясорубка МИМ-300

N = 1,5 кВт

Габарити - 680х370х935

220/380В

Машина картофеле- очисна

МОК-125

N = 0,37 кВт

Габариты - 530х455х635

380В

Машина картофелеочисна МОК-350

N = 0,55 кВт

Габарити - 755х450х785

380В

Машина посудомийна ММТУ-1000М

N = 40 кВт

380В

Живлення від автоматичного вимикача АВ

Машина посудомийна МТУ-700

N = 16,3 кВт

380В

Живлення від автоматичного вимикача АВ

Машина посудомийна МП-250

N = 4,2 кВт

220В

Живлення від штепсельного розъєму ШР

Машина посудомийна МБП – 86 «Нямига»

N = 2,2 кВт

220В

Живлення от штепсельної розетки Ш

Машина посудомийна Л5 – НМТ-2А

N = 32,56 кВт

Напруга-380В

Живлення від автоматичного вимикача АВ

Машина посудомийна МЕТОС-80

N = 7,1 кВт

Напруга-380В

Живлення від автоматичного вимикача АВ

Машина для формування котлет МФК-2240 (на столі)

N = 0,4 кВт

Габарити - 610х392х630

220/380В

Просіювач електричний ПЭ-350

N = 0,09 кВт

Габарити - 550х460х530

220В

Привод універсальний Привод П-II

N = 0,6 кВт

220/380В

Хліборізка МРХ-200М (на столі)

N = 0,27 кВт

Габарити - 1200х500х500

220/380В

ХОЛОДИЛЬНЕ ОБЛАДНАННЯ

Камера холодильна сбірно-розбірна

КХС-2-12

N = 1,56 кВт

Напруга-380/220В

Камера холодильна сбірно-розбірна середньотемпературна

КХС-2-6Н

N = 0,75 кВт

Напруга-220В

Льодогенератор ЛТ-50

N = 0,5 кВт

Напруга -220В

Живлення від штепсельної розетки Ш

Охолоджувач напою

ОН-30-2

N = 0,38(0,42) кВт

Напруга-220В

Прилавок холодильний середньотемпературний ПВХС-1-0,4

N =

Напруга-380/220В

Прилавок холодильний

ПХС/В – 1-0,28

N = 0,5 кВт

Напруга-380В

Прилавок холодильний низькотемпературний ПХН-1-0,28

N = 0,35 кВт

Напруга-380В

Секція

низькотемпературна

СН-0,15

N = 0,39 кВт

Напруга-380В

Живлення від штепсельного розъєму ШР

Стол з охолоджувальною шафою

АТР-200

N = 0,348 кВт

Напруга-220В

Живлення від штепсельної розетки Ш

Стол з охолоджувальною шафою

СОЕСМ-3

СОЕСМ-2

N = 0,43 кВт

Напруга-220/380В

Фризер ФМ-2М

N = 3,73 кВт

Напруга-380/220В

Живлення від штепсельного розъєму ШР

Фризер «Дніпро»

N = 2,8 кВт

Напруга-220/380В

Живлення від штепсельної розетки Ш

Шафа холодильна

ШХ-0,71

N = 0,35 кВт

Напруга-380/220В

Живлення від штепсельного розъєму ШР

Шафа холодильна

ШХ-0,40

N = 0,25 кВт

Напруга-220В

Живлення від штепсельної розетки Ш

Шафа холодильна ШХ-0,40М

N = 0,25 кВт

Напруга-220В

Живлення від штепсельної розетки Ш

Шафа холодильна ШХ-0,56

N = 0,32 кВт

Напруга-220В

Живлення від штепсельної розетки Ш

Шафа холодильна ШХ-0,71М

N = 0,35 кВт

Напруга-380/220В

Живлення від штепсельного розъєму ШР

Шафа холодильна ШХ-0,80М

N = 0,29 кВт

Напруга-380/220В

Живлення від штепсельного розъєма ШР

Шафа холодильна

ШХ-1,12

N = 0,43 кВт

Напруга-380/220В

Живлення від штепсельного розъєму ШР

Шафа холодильна

ШХ-1,40

N = 0,4 кВт

Напруга-380/220В

Живлення від штепсельної розетки Ш

Шафа холодильна інтенсивного охолодження ШХ-И

N = 5 кВт

Напруга-380В

ТЕПЛОВЕ ОБЛАДНАННЯ

Гриль «Саламандра»

N = 2,7 кВт

Напруга-220В

Жарочна поверхня EZ-47/PL

N = 6 кВт

Напруга-380В

Кавоварка «Компромат С»

N = 2 кВт

Напруга-220В

Казан електричний

КПЕ-60

N = 9,45 кВт

Напруга-380В

Казан електричний

КПЕСМ-60

N = 9,45 кВт

Напруга-380В

Казан харчоварильний КЕ-100

N = 18,9 кВт

Габарити - 800х800х650

Напруга-380В

Каса

N = 0,07 кВт

Напруга-220В

Кип'ятильник електричний

КНЕ-25М

N = 3 кВт

Напруга-220В

Компромат С

N = 2 кВт

Напруга-220В

Марміт II бл

МЕСМ-28

N = 2,8 кВт

Напруга-380В

Марміт II бл

МЕСМ-60

N = 3,5 кВт

Напруга-380/220В

Марміт пересувний МП-28М-03

N = 0,63 кВт

Напруга-220В

Марміт стаціонарний МСЭ-84-09

N = 2,5 кВт

Напруга-220В

Марміт стаціонарний МСЭСМ-60

N = 3 кВт

Напруга-380В

Марміт стаціонарний МСЭСМ-3

N = 3,75 кВт

Напруга-380В

Машина посудомийна

ММУ-1100

N = 38,6 кВт

Напруга-380В

Пароковен

комат

FEV-122M

N = 17,6 кВт

Напруга-380В

Пароковен

комат

G423E

N = 4,6 кВт

Напруга-380В

Плита електрична Парри1957

N = 1,5 кВт

Напруга-220В

Плита електрична ПЕТ-017-01

N = 4,1 кВт

Напруга-220В

Плита ES 27P

N = 9 кВт

Напруга-380/220В

Плита

ES 47/P

N = 10 кВт

Напруга-380В

Плита електрична ПЕСМ-2

N = 7кВт

Напруга-380В

Плита електрична ПЕСМ-4Ш

N = 18,8 кВт

Напруга-380В

Плита електрична ПЕТ-051-01

N = 12,5 кВт

Напруга-380В

Пристрій варильний УЕФ-60

N = 9,45 кВт

Габарити - 600х880х1125

Напруга-380В

Сковорода електрична СЕСМ-0,2

N = 6 кВт

Напруга-380В

Стійка роздавальна СРТЕСМ

N = 2 кВт

Напруга-220В

Фритюрниця ЕФ-7/14

N = 8,1 кВт

Напруга-380В

Фритюрниця «Тейлор»

N = 7,5 кВт

Напруга-380В

Шафа пересувна ШТПО-1М-03

N = 1,26 кВт

Напруга-220В
