7. Рельеф
7) Рельеф (фр. relief, от лат. relevo — поднимаю) — совокупность неровностей суши, дна океанов и морей, разнообразных по очертаниям, размерам, происхождению, возрасту и истории развития. Слагается из положительных (выпуклых) и отрицательных (вогнутых) форм.
Основными формами рельефа являются гора и равнина
На крупномасштабных топографических и спортивных картах рельеф изображают изогипсами — горизонталями, числовыми отметками и дополнительными условными знаками. На мелкомасштабных топографических и физических картах рельеф обозначается цветом (гипсометрической окраской с четкими или размытыми ступенями) и отмывкой.
8. Номенклатура карты
8) Номенклатура карты – система обозначения отдельных листов многолистной карты. В основу положена международная разграфка листов карты масштаба 1/1000000. Листы карты этого масштаба ограничены меридианами и параллелями и имеют размеры – по широте 4 градуса, по долготе 6 градусов.
В горизонтальном направлении образуются ряды от A до V к северу и югу от экватора, а в вертикальном – колонны с цифрами от 1 до 60. Лист с картой Москвы – N37.
Для разграфки предъявляются следующие требования:
А) Границы листа – меридианы и параллели
Б) Размер должен быть удобным
В) Листа карты масштаба 1/1000000 делится на целое число карт более крупного масштаба.
9.Теодолит

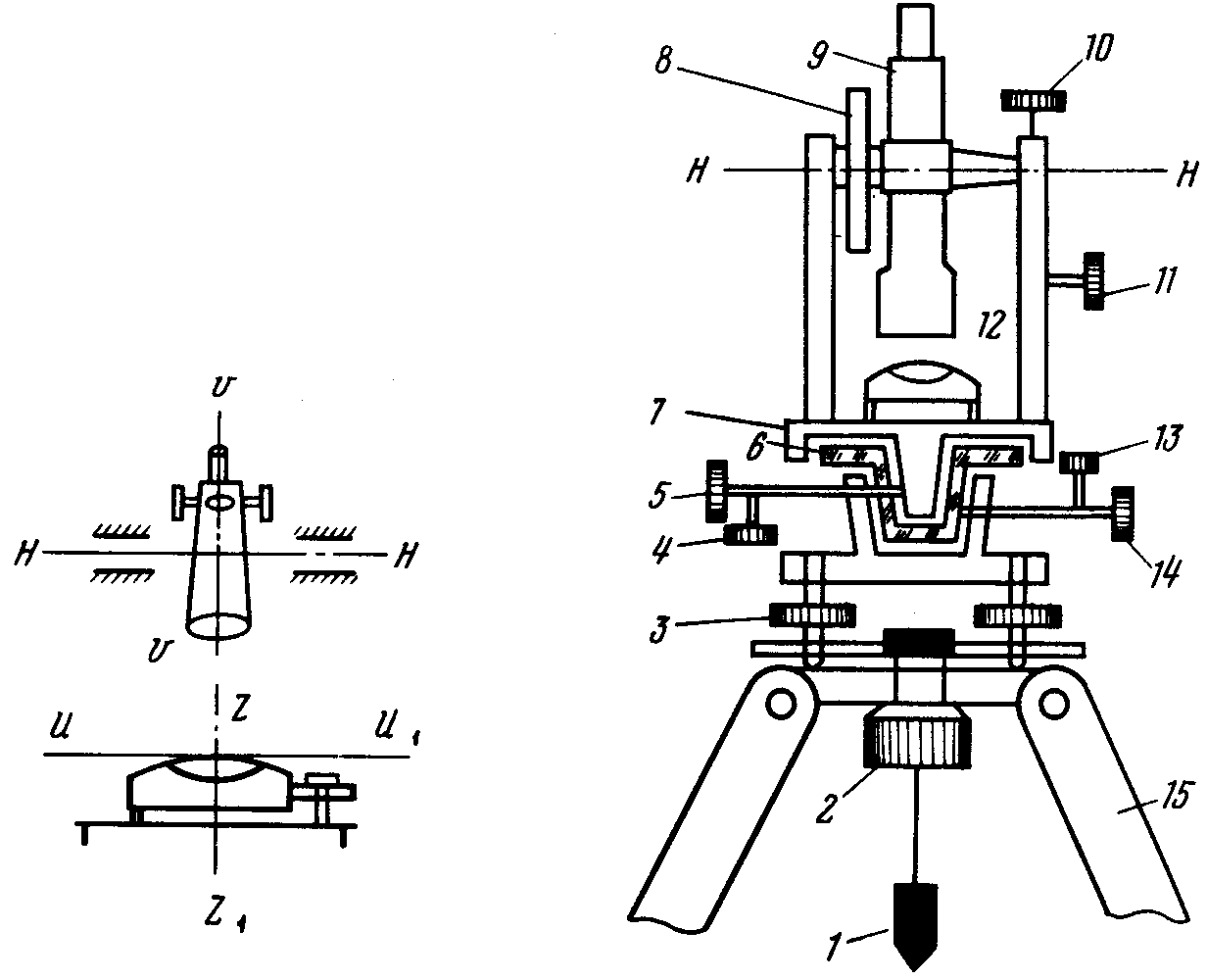

Теодолит – геодезический прибор, предназначенный для измерения
горизонтальных и вертикальных углов, а также длин линий и расстояний.
VV – визирная ось зрительной трубы;
ZZ – вертикальная ось прибора;
НН – горизонтальная ось прибора.
Лимб 6 – угломерный круг, устанавливаемый горизонтально
так, чтобы его центр находился на одной отвесной линии
с вершиной измеряемого угла. Лимб имеет
закрепительный 14 и наводящий 13 винты.
Зрительная труба 9, которая при вращении вокруг
горизонтальной оси образует вертикальную плоскость,
последовательно совмещаемую со сторонами
измеряемого угла. Зрительная труба имеет
закрепительный 10 и наводящий 11 винты.
Алидада 7 – часть прибора, вращающаяся вместе со зрительной трубой и вертикальным кругом
вокруг вертикальной оси ZZ1 теодолита. Во время вращения осуществляется регистрация
отсчетов положения визирной плоскости по лимбу. Алидада имеет закрепительный 5 и
наводящий 4 винты.Для измерения вертикального угла (угла наклона) теодолит имеет
Вертикальный круг 8, который также состоит из лимба и алидады. Вертикальный круг 8
может располагаться справа или слева от зрительной трубы, если смотреть от окуляра.
Первое положение вертикального круга называется «круг право» (КП), второе – «круг лево»(КЛ).
Теодолит на станции устанавливается на штативе 15 и закрепляется на нем становым винтом 2.
Центрирование теодолита на вершину измеряемого угла, осуществляется с помощью отвеса 1.

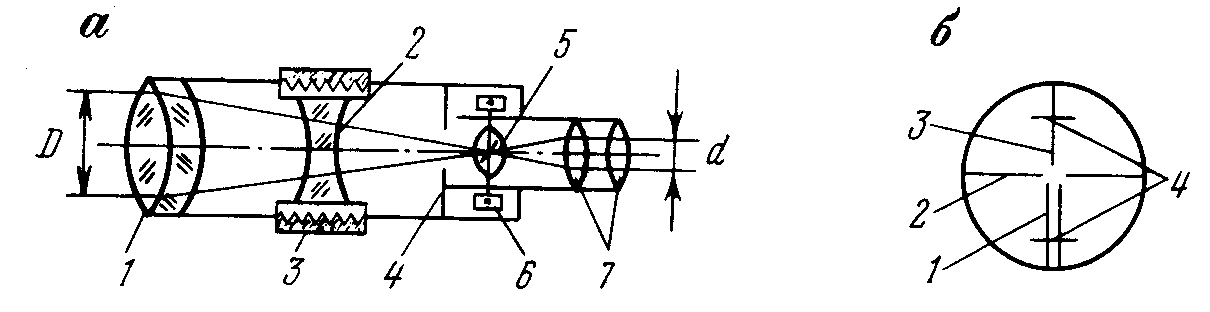

Зрительная труба и ее характеристики . Для визирования на удаленные
предметы в теодолитах применяют зрительные трубы, как с обратным, так
и с прямым изображением. Зрительная труба имеет объектив 1,
фокусирующую линзу 2, которая перемещается с помощью кремальеры 3.
Лучи, идущие от наблюдаемого предмета, ограничиваются диафрагмой 4
и фокусируются в плоскости сетки нитей 5, затем поступают в окуляр 7.
Сетка нитей выполнена в виде штрихов на стеклянной пластинке и закреплена
в трубе юстировочными винтами 6. Она содержит биссектор 1, соответственно
горизонтальные и вертикальные штрихи 2 и 3, и дальномерные штрихи 4
Воображаемая линия, соединяющая центр объектива и перекрестье сетки крестов,
называется визирной осью трубы.
В практике инженерно-геодезических изысканий обычно используют два способа
измерения горизонтальных углов: способ приемов; способ круговых приемов.
Способ приемов.
Первый полуприем: при неподвижном лимбе, поворачивая алидаду, визируют на
точку С (рис. ), получают отсчет по лимбу с1, затем наблюдают на точку А и
получают отсчет а1.
Вычисляют значение угла b1 из первого полуприема
b1 = с1 – а1 .
Второй полуприем: переводят трубу через зенит и, поворачивая алидаду,
наблюдают сначала точку А, получают отсчет а2 и затем на точку С, получают отсчет с2 .
Значение угла из второго полуприема
b2 = а2 – с2 ,
если | b1 – b2 | £ 2 t, где t – точность отсчета теодолита, вычисляют среднее значение
bср = (b1 + b2) / 2.
Если результаты измерения в полуприемах различаются больше, чем двойная точность
отсчитывания, то
измерения повторяют.

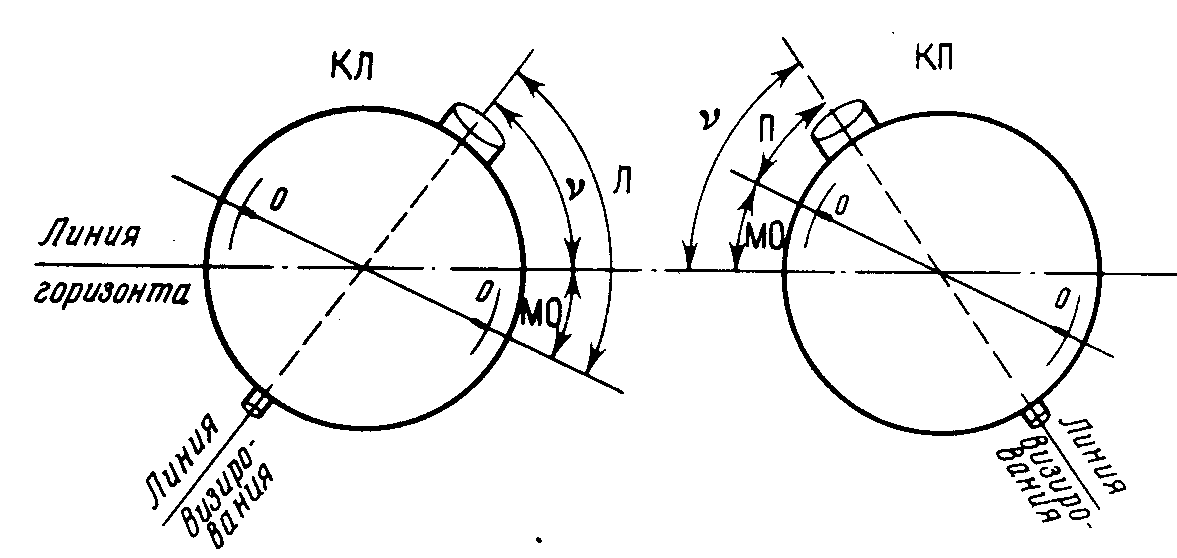

Измерение вертикального угла (угла наклона) выполняют с помощью вертикального
круга и отсчетного приспособления. При измерениях горизонтальная нить сетки
совмещается с наблюдаемой точкой, ось цилиндрического уровня приводится в
горизонтальное положение. Отсчет по вертикальному кругу, соответствующий
горизонтальному положению визирной оси, когда пузырек уровня при алидаде
находится в нуль-пункте, называется местом нуля вертикального круга и
обозначается МО. В принципе он должен быть равен 0°, но на практике из-за
конструктивных условий он отличаются от нуля (рис. 11.9).
Для теодолита Т30 угол наклона визирной оси трубы n и отсчет Л по вертикальному
кругу при КЛ связаны соотношением n = Л – МО.
Связь между углом наклона n и отсчетом П при круге КП будет следующей
n = 360 – (П +180°) + МО = МО – (П + 180°);
МО= (Л + П)/2;
если Ω =0° ÷90°, то Л(П)= Ω;
если Ω = 90° ÷ 270°, то Л(П)= Ω – 180°;
если Ω =270° ÷360°, то Л(П)= Ω – 360°.
