4. Условные знаки
Условные знаки топографических карт и ланов. Изображение рельефа.
Условные знаки, обязательные для всех учреждений и организаций, составляющих топографические карты и планы, устанавливаются Федеральной службой геодезии и картографии РФ и издаются либо отдельно для каждого масштаба, либо для группы масштабов.
Условные знаки делятся на 5 групп: площадные, линейные, внемасштабные, пояснительные, специальные.
Площадные применяют для заполнения площадей объектов (пашни, леса, озера, луга); они состоят из знака границы объекта (точечный пунктир или тонкая сплошная линия) и заполняющих его изображений или условной окраски; например, на условном знаке показан березовый лес; цифры (20/0,18)*4 характеризуют древостой, (м): числитель – высоту, знаменатель – толщину ствола, 4 – расстояние между деревьями.
Линейные показывают объекты линейного характера (дороги, реки, линии связи, электропередачи), длина которых выражается в данном масштабе. На условных изображениях приводятся различные характеристики объектов.
Внемасштабные служат для изображения объектов, размеры которых не выражаются в данном масштабе плана или карты (мосты, колодцы, геодезические пункты). Как правило, определяют местоположение объектов, но по ним нельзя судить об их размерах.
Пояснительные представляют собой цифровые и буквенные надписи, характеризующие объекты (глубина рек, ширина мостов, порода леса, ширина шоссейных дорог). Их проставляют на основных площадных, линейных, внемасштабных знаках.
Специальные устанавливают соответствующие ведомства отраслей народного хозяйства.
Вопрос №5
Системы координат

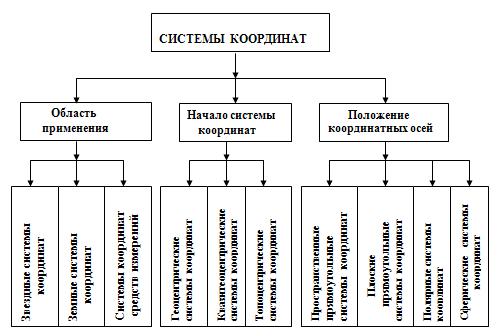

Все множество систем координат можно классифицировать:
по области применения;
по расположению начала системы координат;
по положению координатных осей.
По области применения различают:
звездные, земные системы координат и системы координат средств измерений.
Звездные системы координат используются для определения местоположения
небесных объектов, а земные системы координат для определения местоположения
объектов, находящихся на поверхности Земли.
Системы координат средств измерений фиксируют местоположение объекта
в системе координат измерительного прибора.
По расположению начала систем координат различают:
геоцентрические, квазигеоцентрические и топоцентрические.
В геоцентрической системе координат начало системы координат находится в центре масс Земли.
В квазигеоцентрической системе координат начало системы координат находится в центре используемого референц-эллипсоида.
В топоцентрической системе координат начало системы координат находится на поверхности используемой фигуры Земли.
По положению координатных осей различают:
сферические координаты; пространственные прямоугольные координаты;
плоские прямоугольные координаты и полярные координаты.
Прямоугольная система координат
Земные системы координат используются для решения измерительных задач
на земной поверхности. Они не зависят от времени отсчета и неподвижны
относительно точек земной поверхности. В зависимости от характера решаемых
задач используют пространственные и плоские системы координат.
Пространственные прямоугольные системы координат классифицируют
по расположению начала системы координат на: геоцентрические,
квазигеоцентрические и топоцентрические координатные системы.
В геоцентрической системе координат ОХУZ начало системы координат находится
в центре шара со средним радиусом Rс=6371 км.
Ось Z – направлена на северный полюс Земли;
ось Х – направлена в точку пересечения гринвичского меридиана с экватором;
ось У – лежит в плоскости экватора и дополняет систему координат до правой.
Положение точки на поверхности шара определяется географическими
координатами широтой (j) и долготой (l).
В квазигеоцентрической системе координат ОХУZ координатные оси фиксируют
положение точек физической поверхности относительно принятого
референц-эллипсоида. В этой системе начало системы координат находится в центре
масс референц-эллипсоида, а координатные оси параллельны соответствующим
координатным осям Гринвичской системы координат.
Для определения местоположения объектов на референц-эллипсоиде используются
сферические геодезические координаты широта (B) и долгота (L), а также
геодезическая высота Н.
Географическая система координат.
