Лабораторная работа № 1 Исследование работы полупроводникового диода
Цель: снятие вольтамперной характеристики
Оборудование: лабораторный стенд 87Л-01, диод Д9
Порядок выполнения работы:
Собрать схему для снятия прямого участка вольтамперной характеристики диода (рисунок 1.1), для этого подключить диод, источник питания и измерительные приборы, переключателями установить заданные пределы измерения:
Рисунок 1.1
После проверки схемы преподавателем подать питание на стенд. Показания тока и напряжения записать в таблицу 1.1
О
тключить
стенд от питания. Собрать схему для
снятия обратной ветви ВАХ, для этого
собрать схему (рисунок 1.2), переключателями
установить заданные пределы
Рисунок 1.2
Таблица 1.1 – Прямое Таблица 1.2 – Обратное
включение диода включение диода
Uпр, В |
Iпр, мА |
Rпр, Ом |
|
Uобр, В |
Iобр, мА |
Rобр, Ом |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
П
о

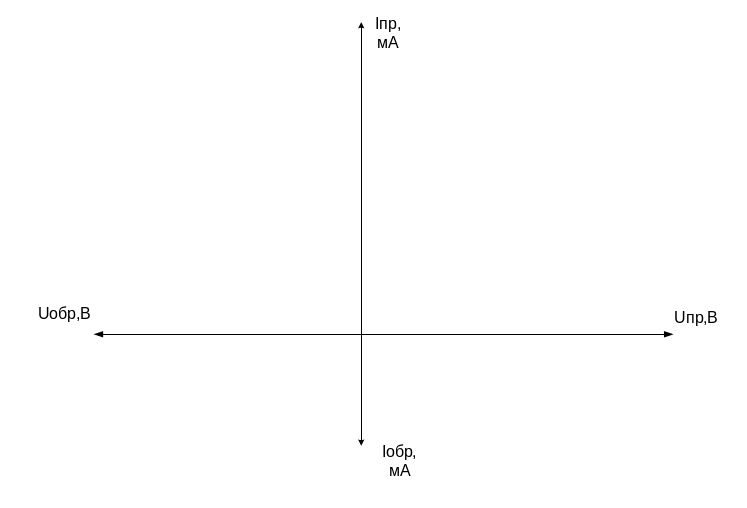

снятым показаниям построить ВАХ диода:
прямую и обратную ветвь Iпр=f(Uпр)
и Iобр=f(Uобр)
соответственно (рисунок 1.3).
Рисунок 1.3

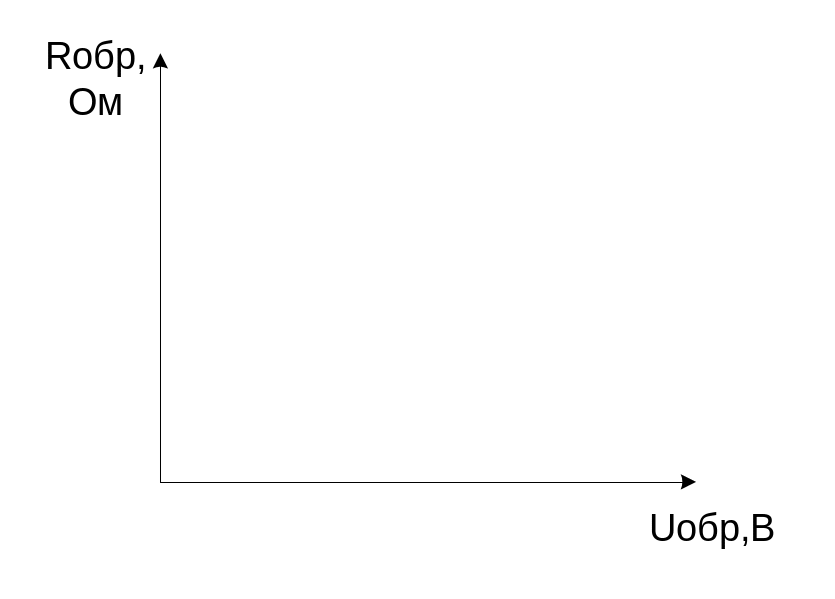

Рассчитать сопротивления Rпр и Rобр, рзультаты записать в таблицы 1,2, по полученным результатам построить зависимости Rпр=f(Uпр) и Rобр=f(Uобр).
Сделать выводы о принципе работы полупроводникового диода и свойствах p-n перехода.
Выводы:__________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
Контрольные вопросы:
Понятие проводимости. P-N переход, прямое и обратное включение.
Свойство односторонней проводимости и ВАХ.
Определение полупроводникового диода, конструкция и классификация.
Маркировка диодов и УГО.
Лабораторная работа №2 Исследование работы полупроводникового стабилитрона
Цель работы: Закрепить теоретические знания по теме «Полупроводниковые диоды»: обратное включение p-n перехода, понятия электрического и теплового пробоя. Снять вольтамперную характеристику стабилитрона, разобрать принцип работы,
Оборудование: Лабораторный стенд 87Л-01
Исследуемая схема:

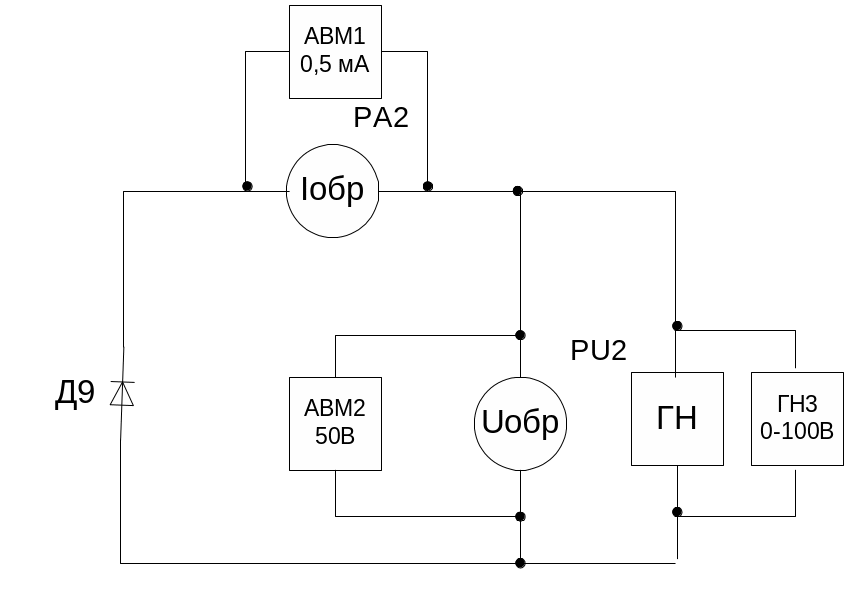

Рисунок 2.1 – Обратное включение стабилитрона
Порядок выполнения работы:
