МОСКОВСКИЙ АВИАЦИОННЫЙ ИНСТИТУТ

(ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ)

Кафедра 303

Курсовая работа

по теме: «Компьютерные Технологии»

Выполнил студент группы 3О-206С

Пухов Александр Дмитриевич

Москва, 2013

Вопросы:

1. Обратная проэкция точки

2. Оператор Собеля

3. Расчёт локального оптического потока

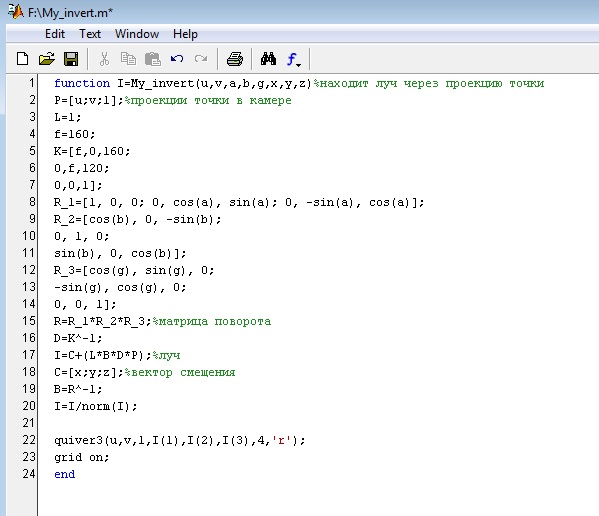

1. Обратная проекция точки.

2. Оператор Собеля.

Введение

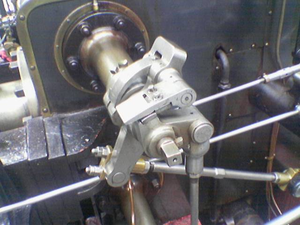

Паровая машина в цвете.

Применение оператора Собеля к изображению

1. Оператор Собеля используется в области обработки изображений. Часто его применяют в алгоритмах выделения границ. По сути, это дискретный дифференциальный оператор, вычисляющий приближенное значение градиента яркости изображения. Результатом применения оператора Собеля в каждой точке изображения является либо вектор градиента яркости в этой точке, либо его норма. Оператор Собеля основан на свёртке изображения небольшими сепарабельными целочисленными фильтрами в вертикальном и горизонтальном направлениях, поэтому его относительно легко вычислять. С другой стороны, используемая им аппроксимация градиента достаточно грубая, особенно это сказывается на высокочастотных колебаниях изображения.

2. Упрощённое описание

Если проще, то оператор вычисляет градиент яркости изображения в каждой точке. Так находится направление наибольшего увеличения яркости и величина её изменения в этом направлении. Результат показывает, насколько «резко» или «плавно» меняется яркость изображения в каждой точке, а значит, вероятность нахождения точки на грани, а также ориентацию границы. На практике, вычисление величины изменения яркости (вероятности принадлежности к грани) надежнее и проще в интерпретации, чем расчет направления.

Математически, градиент функции двух переменных для каждой точки изображения (которой и является функция яркости) — двумерный вектор, компонентами которого являются производные яркости изображения по горизонтали и вертикали. В каждой точке изображения градиентный вектор ориентирован в направлении наибольшего увеличения яркости, а его длина соответствует величине изменения яркости. Это означает, что результатом оператора Собеля в точке области постоянной яркости будет нулевой вектор, а в точке, лежащей на границе областей различной яркости — вектор, пересекающий границу в направлении увеличения яркости.

3. Строго говоря..

Поскольку функция яркости известна только в дискретных точках, мы не можем определить производные до тех пор, пока не положим яркость непрерывной функцией, которая проходит через эти точки. С этой дополнительной предпосылкой производную непрерывной функции яркости можно вычислить как от функции, с которой взяты замеры — точки изображения. Оказывается, что производные в любой отдельной точке есть функции яркости от всех точек изображения. Однако приближения их производных можно определить с большей или меньшей степенью точности.

Оператор Собеля представляет собой более неточное приближение градиента изображения, но он достаточно качественен для практического применения во многих задачах. Точнее, оператор использует значения интенсивности только в окрестности 3×3 каждого пиксела для получения приближения соответствующего градиента изображения, и использует только целочисленные значения весовых коэффициентов яркости для оценки градиента…
