Введение

Учебная геофизическая практика будет проходить в период с 25 мая по 31 2013 г. На территории колледжа в окрестностях города Миасс. Целью практики является: закрепление теоретических знаний, полученных период учебных занятий, а так же научиться работать различной геофизической аппаратурой.

Задачами практики является проведение различных видов съемок, получение результатов и обработка, составление геофизических приложений.

Во время прохождения учебной практики студентам колледжа будет проведена магнитометрическая и радиометрическая съемки. Результат всей работы будет являться составленный отчет, в которой подробно будет изложена вся полученная информация. Кроме того к отчету будет прилагаться 2 листа с графическими изображениями: плана магнитных аномалий и плана изолиний γ – активности пород. Полученные результаты полей будут занесены в соответствующие журналы.

Радиометр срп-68-01

Радиометрическая аппаратура предназначена для измерения потока радиоактивных излучений, определения энергетического спектра излучений и изучения радиоактивности газов. Соответственно с этим специальные приборы носят названия радиометров. Они включают детектор (индуктор), усилительный каскад для усиления импульсов индикатора.

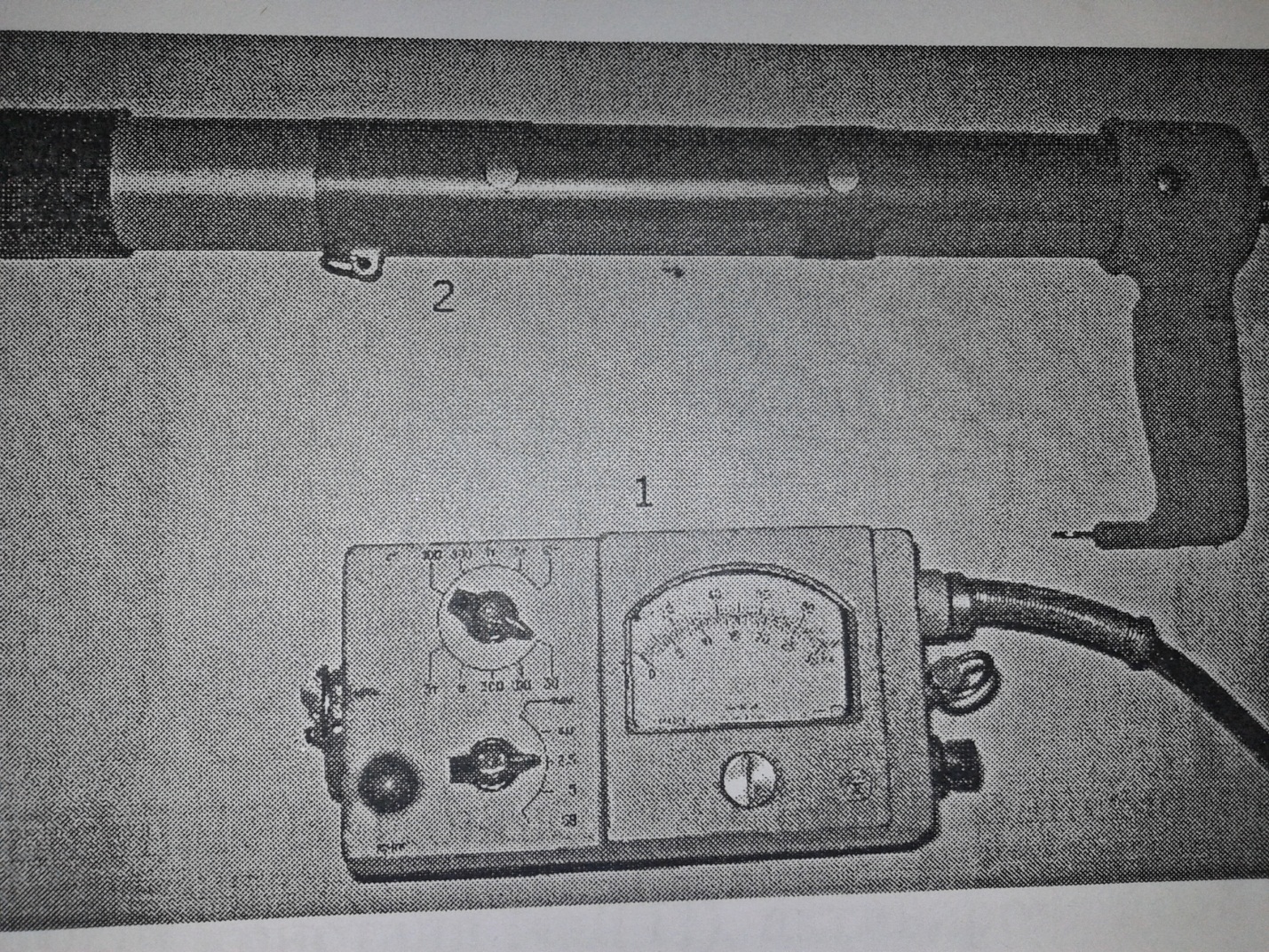

Полевые радиометры. Служат для измерения радиоактивности горных пород в их естественном залегании. Они конструируются в виде двух компактных блоков, соединенных кабелем выносного-детектора и пульта управления. В выносном зонде размещены сцинтилляционный счетчик гамма-излучений, блок питания ФЭУ и предварительный усилитель, пульт управления включает усилительно-регистрирующие электронные схемы и источники питания. На панель пульта управления выведены измерительный стрелочный прибор, переключатели режимов работы и пределов измерений; на боковой стенки панели расположены гнезда для подключения головного телефона и ввод кабеля. Выносной зонд детектирования для удобства снабжен ручкой с удлинителем, позволяющим менять его длину.

При поиске радиоактивных аномалий используют в основном радиометры СРП-68-01, СРП-68-02, СРП-68-03 и шпуровые датчики ШД-28.

Магнитометр м-27м

Магнитометр М-27 предназначен для измерений приращения вертикальной составляющей магнитного поля ΔZ. Он состоит из трех блоков: собственно магнитометра, треноги, бусоли. Основным блоком является магнитометр, где помещена магнитная система и оптика.

Магнитная система М-27 представлена пятью постоянными магнитами, изготовленными из викаллоя. Магнит-индикатор 1 с зеркалом укреплен на горизонтальной металлической нити и находится в свободном состоянии. Под действием магнитного поля на пункте он отклоняется на угол, пропорциональный ΔZ. Чтобы определить величину ΔZ, необходимо ее скомпенсировать, т.е. вывести магнит-индикатор в горизонтальное положение. Для компенсации поля в приборе применены два компенсирующих магнита.

Магнит плавной компенсации 2 укреплен сбоку от магнита индикатора и скреплен жестко со шкалой 7, на которой нанесено 600 делений. Цена одного деления е₂ = 10 ± 0,05 и Тл/дел. С помощью магнита плавной компенсации можно измерить поле до 6000 нТл.

Магнит ступенчатой компенсации 3 укреплен с противоположной стороны относительно магнита-индикатора. Перемещается он с помощью зубчатой передачи 8 на определенный угол, и поэтому поле изменяется на жесткую величину, называемую ступенью. Этот магнит имеет 12 (±6) ступеней, поле каждой из них изменяется от 5000 до 6000 нТл, что позволяет расширить диапазоны измерения до ±36 000 нТл.

Температурный магнит 4 укреплен на биметаллической пластине 9 и служит для регулировки температурного коэффициента прибора. Юстировочный магнит 5 предназначен для компенсации поля созданного при перемещении температурного магнита; укреплен он на металлическом стержне 10.

Для предохранения нити обрыва в приборе применен медный демпферный столик 11 и арретирное устройство, ручка от которого выведена на корпус прибора и имеет два положения: 1) арретирована, т.е. зажата магнитная система свободна (нерабочее положение); 2) разаретирована, т.е. система свободна (рабочее положение). Ручка от магнита плавной компенсации 12 и ступенчатой 13 выведена на корпус сборку. Металлическая нить, придерживающая магнит-индикатор, пропускается через сережки 14, которые крепятся к пружинящим стойкам 15 на металлическом брусочке 16, жестко скрепленном со станиной прибора 17. Ве детали М-27 смонтированы в литом металлическом немагнитном корпусе 18. Оптическая система размещена в верхней части прибора и представлена двумя объектами 19, окуляром 20, двумя призмами 21, осветительными зеркалами 22, окнами подсветки 23. Момент компенсации фиксируется с помощью оптической системы путем совмещения индекса, отраженного от зеркала на магните 1, и неподвижной черты окуляра 20. В полевой журнал кроме отсчета записывают время, температуру. К верхней части корпуса прибора крепятся два цилиндрических уровня, термометр. Прибор устанавливается на треноге и может вращаться вокруг вертикальной оси на 360⁰. При переходе с пункта на пункт прибор с треноги не снимается. М

До начала полевых работ определяют основные параметры прибора: цену деления, азимутальную кривую, температурный коэффициент.

Приращение вертикальной составляющей определяется по формуле ΔZ = С (n – n₀), где С – цена деления прибора; n – отсчет на рядовом пункте наблюдения; n₀ – отсчет на контрольном пункте.
