1.1.5. Расчет наружного освещения

Нагрузки наружного освещения принимают по нормам освещенности улиц и хозяйственных дворов. Для улиц при освещенности 34 лк удельная мощность светильников на единицу длины p_уд. ул.=10 Вт/м. Нагрузки хозяйственных дворов составляют 250 Вт на одно помещение и 3 Вт на 1 м длины периметра двора p_уд. дв.=3 Вт/м. Нагрузка наружного освещения учитывается в расчетной нагрузке ТП вечернего максимума.

Нагрузка освещения улиц будет

Р_ул =l_ул · p_{уд. ул.},

где l_ул – длина улиц, м.

Нагрузка освещения дворов будет

Р_дв = l_пер · p_{уд. дв.},

где l_пер – периметр двора, м.

Результаты расчета сведены в таблицу 1.4.

Таблица 1.4. Нагрузка наружного освещения

№ улицы	Длина улицы, м	Уличное освещение, кВт	Хозяйственных дворов, шт.	Освещение дворов, кВт	Всего Рнар. осв., кВт
1	400	1	2	0,32	1,32
2	180	0,45	1	0,21	0,66
Итого					1,98

Принимаем светильники типа СКУ-1-12-220-70. Для наружного освещения требуется 38 светильников и линия ВЛ-4.

1.1.6 Расчет нагрузок тп 10/0,4 кВ и на участках вл 10 кВ

Суммарную нагрузку трансформаторной подстанции определяем по расчетным максимальным нагрузкам головных участков отходящих ВЛ с учетом добавок мощности и характерных cos  и tg  для трансформаторного пункта с нагрузкой смешанного типа.

К нагрузкам вечернего максимума добавляем нагрузку наружного освещения.

Таблица 1.5. Расчетные нагрузки на головных участках ВЛ

№ ВЛ	Дневной max Sд, кВА	Вечерний max Sв, кВА		№ ВЛ	Дневной max Sд, кВА	Вечерний max Sв, кВА
1	24,88	24,471		3	28,235	9,556
2	114,286	106,667		4	0	1,98

Полную мощность на шинах ТП 10/0,4 кВ определяем по формуле

,

где k – число отходящих от ТП линий с учетом наружного освещения;

S_{max ВЛ} – максимальная полная мощность на линии из числа k;

∆S_j(S_ВЛ) – добавка мощности соответствующей линии из числа k – 1;

j – номер отходящей от ТП воздушной линии.

Нагрузка на ТП в нашем случае определяется следующим образом.

Для дневного максимума:

S_д=114,286+15,7+17,7+0 = 147,686 кВА;

P_д=S_д·cosφ_д=147,686 ·0,8= 118,149 кВт;

Q_д= = = 88,611 кВар.

Для вечернего максимума:

S_в=106,667+15+5,7+1,2=128,567 кВА;

P_в=S_в·cosφ_в=128,567·0,8=106,711 кВт;

Q_д= = = 71,709 кВар.

Мощность трансформаторов выбирается по наибольшей полной мощности из дневного (S_д) и вечернего (S_в) максимума с учетом следующих условий:

при установке одного трансформатора

S_ном≥S_max,

где S_max наибольшая нагрузка подстанции на расчетный период – пять лет;

при установке двух трансформаторов

S_ном≥0,7·S_max;

при установке N трансформаторов (на узловых подстанциях, где имеются ступени со средним напряжением)

S_ном≥0,7·S_max/(N-1),

где S_max наибольшая нагрузка подстанции на расчетный период – пять лет.

При установке двух и более трансформаторов оптимальный коэффициент загрузки в нормальном режиме составляет 0,6÷0,7. В аварийном режиме оставшийся в работе один трансформатор должен обеспечивать питание потребителей с учетом допустимой аварийной и систематической перегрузки.

По загрузке в часы дневного максимума и с учетом перспективы роста нагрузок на данной территории за 5 лет в 1,3 раза определяем расчетную мощность трансформатора как

S_Т=1,3·S_д=1,3·147,688=191,994 кВА.

В соответствии с рекомендациями выбираем трансформатор с номинальной мощностью S_ном=250 кВА.

Параметры ТП приведены в таблице 1.6.

Таблица 1.6. Нагрузка трансформаторной подстанции

ТП	Sн, кВА	Дневной максимум				Вечерний максимум
		Р, кВт	Q, кВар	S, кВА	kз	Р, кВт	Q, кВар	S, кВА	kз
1	250	118,149	88,611	147,686	0,59	106,711	71,709	128,567	0,51

Подстанцию принимаем однотрансформаторную с сухими трансформаторами при этом есть возможность разместить подстанцию ближе к жилым зданиям.

Расчетная схема ВЛ 10 кВ приведена на рисунке 1.5.

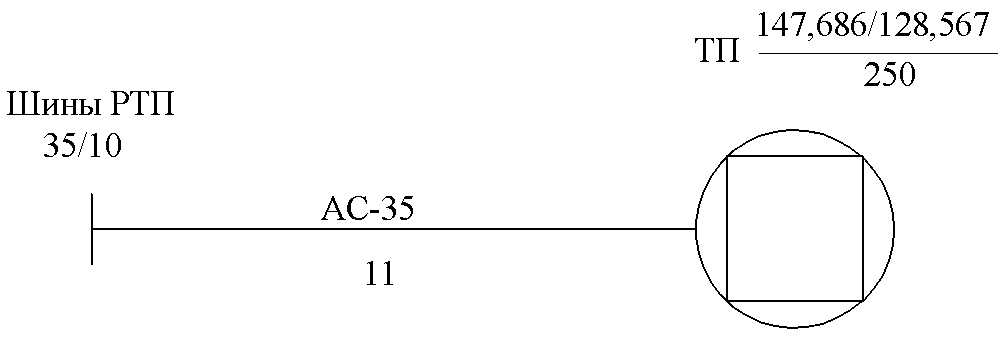

Рис. 1.5. Расчетная схема ВЛ 10 кВ

Нагрузка воздушной линии 10 кВ соответствует нагрузке трансформаторной подстанции.

Для дневного максимума:

S= 147,686 кВА;

P= 118,149 кВт;

Q= 88,611кВар.

Для вечернего максимума:

S= 128,567 кВА;

P= 106,711 кВт;

Q= 71,709 кВар.
