Ф едеральное агентство по образованию

ГОСУДАРСТВЕННОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ

«Брянский государственный технический университет» (бгту)

Кафедра “ Электронные, радиоэлектронные и электротехнические системы ”

Пояснительная записка

к курсовой работе по дисциплине

Электронные цепи и микросхемотехника”

БГТУ.210104.19.000.ПЗ

Руководитель

Хвостов В.А.

«____»___________

Студент группы__10-МиТЭ

Драган Д. И.

«____»______________

Брянск 2013

Содержание

Введение…………………………………………………………………...………3

1) Разработка малосигнального УНЧ …………………………………..……….4

2) Синтез ФВЧ на базе операционного усилителя ………………………..….12

3) Разработка комбинационного логического устройства …………….……..26

4) Разработка источника питания для УНЧ ……………………………...……27

Заключение………………………………………………………………....…….48

Список литературы………………………………………………………...…….49

ВВЕДЕНИЕ

Курсовая работа является одним из этапов изучения дисциплины «Электронные цепи и микросхемотехника» и имеет своей целью приобретение навыков расчета параметров элементов электрических схем.

Данная работа предусматривает возможность практического применения знаний, полученных на лекциях и в результате самостоятельной подготовки. При выполнении курсовой работы необходимо решить ряд задач, тематика которых отражает основные разделы изучаемой дисциплины.

В первой части необходимо разработать усилитель низкочастотного сигнала с заданным коэффициентом усиления. Во второй части произвести синтез ФВЧ на базе операционных усилителе. В третьей части курсовой работы разработать логическое устройство, предварительно составив таблицу истинности и карту Карно. В последней четвертой части требуется разработать блок питания под усилительный каскад.

1. Разработка малосигнального унч

Исходные данные:

Uвх

Fвх

Ri

Uп

Ku

(-10...+10)мВ

1кГц

5k

1k

---

100

где Uвх- входное напряжение, fвх –частота сигнала входного источника , Ri – сопротивление источника, - сопротивление нагрузки, Uп - напряжение источника питания, KU -Коэффициент усиления по напряжению.

Анализируя требования данного задания можно прийти к выводу, что задание может быть выполнено с помощью широкого разнообразия схемотехнических решений. Одним из наилучших решений является использование двух каскадов с общим эмиттером (рис.1.1) и одного каскада с общим коллектором (рис 1.2.).

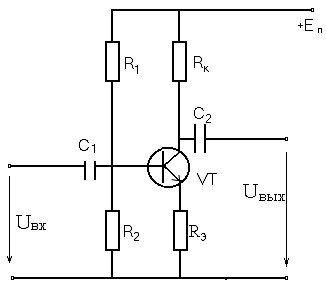

Рис. 1.1.Принципиальная схема каскада с общим эмиттером

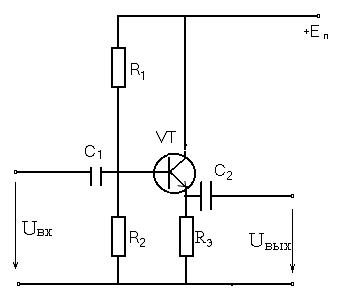

Рис. 1.2.Принципиальная схема каскада с общим коллектором

Расчитаем параметры для каждого каскада в отдельности
