6.3. Газорегуляторные пункты и установки.

Газорегуляторные пункты (ГРП) и установки (ГРУ) служат для снижения давления газа и поддержания его на необходимом заданном уровне. ГРП обычно сооружаются газом распределительных сетей, а ГРУ – для питания отдельных потребителей. ГРП размещаются в отдельно стоящих зданиях или в шкафах снаружи зданий, ГРУ – в помещениях предприятий, где расположены агрегаты, использующие газ.

Расположение ГРП и ГРУ в подвальных и полуподвальных помещениях жилых зданий общественных, детских и лечебных учреждений категорически запрещается. Здания, в которых расположены ГРП и ГРУ должны иметь отопление и вентиляцию, быть удобными для ремонтно-эксплуатационных работ.

Число ГРП определяется технико-экономическим расчетом, располагают их в центре нагрузочных зон.

Здания, в которых располагаются ГРП должны отвечать требованиям, установленным для производств категории А. Они одноэтажные, I и II степени огнестойкости, с покрытием легкой конструкции с нагрузкой не более 120 кгс/мІ (1200 н/мІ) и полами из несгораемого материала.

Двери помещений ГРП открываются наружу. Если применяются трудносбрасываемые перекрытия, то общая площадь оконных проемов и световых фонарей составляет 500 смі/мі внутреннего проема ГРП. Если ГРП размещается в пристройке к зданию, то пристройка отделяется от здания глухой газоплотной стеной и имеет самостоятельный выход. Для нормальной работы установленного в нем оборудования и контрольно-измерительных приборов температура воздуха в помещении должны быть не ниже +5єС.

Отопление может быть водяным от тепловой сети или от индивидуальной котельной, которая отделяется капитальной стенкой от помещения, где установлено оборудование, и иметь самостоятельный выход. Для отопления помещений ГРП применяют также печи, закрепленные в металлический герметический кожух с выносом топки наружу. Вентиляция ГРП осуществляется с помощью дефлектора (вытяжки), обеспечивающего трехкратный воздухообмен в час, и жалюзийные решетки (приток), устроенные внизу двери. Электрическое освещение здания ГРП может быть внутренним во взрывоопасном исполнении или наружным, выполненным в обычном исполнении (Косо-свет).

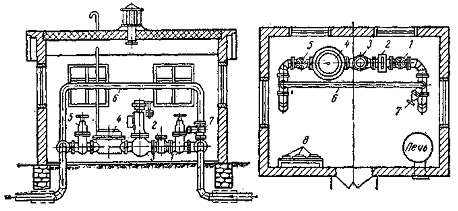

Рис. 6.3. ГРП (газорегуляторный пункт)

На рис. 6.3. показан план и разрез помещения ГРП с установленным технологическим оборудованием. Технологическая схема действия оборудования ГРП заключается в следующем. Газ высокого или среднего давления входит в ГРП и после отключающей задвижки - 1 проходит через фильтр – 2, где он очищается от пыли и механических примесей. После фильтра газ через предохранительно-заторный клапан – 3 поступает в регулятор давления – 4, где давление газа снижется до заданного. После регулятора, газ пониженного давления выходит через задвижку – 5 в городскую газовую распределительную сеть соответствующего давления. Чтобы во время ремонта оборудования ГРП не было перерыва в газоснабжении, на технологической линии предусматривается обводной газопровод 6 (байпас).

При перекрытии задвижек 1 и 5 и открытой задвижке – 7 байпаса газ идет, минуя регулятор давления в распределительную сеть. Для снижения давления газа в этом случае прикрывается задвижка – 7.

На выходном газопроводе низкого давления после регулятора давления (рис.6.4.) устанавливается гидравлический предохранительный клапан, который сбрасывает избыток газа в атмосферу, предотвращая повышение давления газа телерегулятора. Если избыток газа будет настолько велик, что пропускная способность предохранительного клапана будет недостаточной для его удаления, то срабатывает предохранительно-запорный клапан.

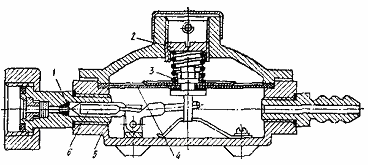

Рис. 6.4. Регулятор давления газа

1 – седло; 2 – винт; 3 – пружина; 4 – мембрана; 5 – корпус; 6 – клапан

При давлении газа после регулятора 0,1 атм (10 кПа) в качестве предохранительных клапанов применяют мембранно-пружинные и пружинные клапаны. Для замера давления в газопроводе до регулятора и после него служат показывающие и самопишущие манометры, устанавливаемые на приборном щите 8.
