Задача 3.

Определить приведенное сопротивление теплопередачи неоднородной конструкции утепленного пола над неотапливаемым подвалом.

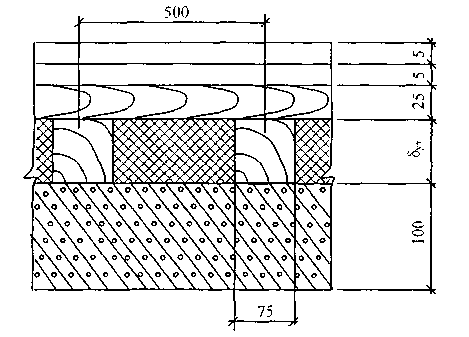

Рисунок 1в)

в) - конструкция перекрытия над подвалом:

1) линолеум

2) ДВП;

3) настил из доски;

4) лага деревянная

5) Ж/б плита перекрытия

1 - Линолиум

= 0,005 м = 0,29 Вт/мºС

2- ДВП

= 0,005 м = 0,23 Вт/мºС

3- Настил из доски

= 0,025 м = 0,35 Вт/мºС

4 – Лага деревянная

= ? = 0,14 Вт/мºС

5- Железобетонная плита перекрытия 2500 кг/ м³

= 0,1 м = 1,92 Вт/мºС

Находим , исходя из санитарно-гигиенических условий:

м² ºС/Вт

где - нормируемый температурный перепад между температурой внутреннего воздуха и температурой поверхности ограждающей конструкции, ºС( =20-18,2=1,8 ºС)

- коэффициент, учитывающий зависимость положения наружной поверхности ограждающих конструкций по отношению к наружному воздуху

- коэффициент теплоотдачи внутренней поверхности ограждающих конструкций, Вт/м² ºС

- расчетная средняя температура внутреннего воздуха здания, ºС, принимаемая для расчета ограждающих конструкции группы зданий по минимальным значениям оптимальной температуры здании = 20 ºС

- расчетная температура наружного воздуха в холодный период года, = -30 ºС

Найдем Градусо-сутки отопительного периода:

=( 20+5,2)203= 5115,6 ºС сут.

где - расчетная средняя температура внутреннего воздуха здания, ºС, принимаемая для расчета ограждающих конструкции группы зданий по минимальным значениям оптимальной температуры здании = 20 ºС

- средняя температура наружного воздуха, = - 5,2 ºС

- продолжительность, отопительного периода = 203 сут.

Определим нормируемое сопротивление:

= 0,00045*5115,6+1,9 = 4,2 м² ºС/Вт

м² ºС/Вт
