Задача 2.
Построить температурный график в ограждении и определить минимальную температуру внутренней поверхности ( условие 2):
2.1 - наружной стены
2.2 - покрытия
Задание 2.1.1
Рисунок 1а)
1) Известково-песчаная штукатурка;
2)Основной конструкционный
материал
1-Известково-песчаная штукатурка
= 0,015 м = 0,7 Вт/мºС
2- Туфобетон 1800 кг/ м³
= 3,044 м = 0,87Вт/мºС
Санитарно-гигиенический показатель ограждений определяет комфортность и санитарно-гигиеническое состояние помещения. Он включает :
а) температурный перепад между температурами внутреннего воздуха и
внутренней
поверхности наружного ограждения,
,
ºС
б) температуру на
внутренней поверхности ограждений
,ºС,
которая должна быть выше температуры
точки росы,
,
ºС
Расчетный
температурный перепад
,
ºС, между температурой внутреннего
воздуха и температурой внутренней
поверхности ограждающей конструкции
не должен превышать нормируемых величин,
=
4 ºС( для наружных стен жилых зданий)
=
1,8 ºС
где - расчетная средняя температура внутреннего воздуха здания, ºС, принимаемая для расчета ограждающих конструкции группы зданий по минимальным значениям оптимальной температуры здании = 20 ºС
-
расчетная температура наружного воздуха
в холодный период года,
= -27 ºС
- коэффициент теплоотдачи внутренней поверхности ограждающих конструкций, Вт/м² ºС
≤ , 1,8 ≤ 4
Относительная влажность внутреннего воздуха для определения температуры точки росы для помещений жилых зданий -55%. При = 20 ºС, парциальное давление насыщенного водяного пара Е = 2338 Па
e
= 0,55*2338=1285,9
Па. Тогда
=
10,7
ºС
Температура внутренней поверхности конструкции должна быть не ниже температуры точки росы
=
ºС
Условие
выполняется, так как 18,2≥10,7
=
17,87 ºС
-29,8
ºС
Задание 2.1.2
Рисунок 1б)
1) конструкционный материал;
2) утеплитель (табл. 4);
3) воздушная прослойка;
4) конструкционный материал
1- Туфобетон 1800 кг/ м³
= 0,25 м = 0,7 Вт/мºС
2- Плиты полужёсткие минераловатные на крахмальном связующем 125 кг/ м³
= 0,15 м = 0,064 Вт/мºС
3- Воздушная прослойка
= 0,01 м = 0,13 м² ºС/Вт
4- Туфобетон 1800 кг/ м³
=0,12 м = 0,7 Вт/мºС
Определим температурный перепад между температурами внутреннего воздуха и внутренней поверхности наружного ограждения, , ºС
=
1,8 ºС
≤ , 1,8 ≤ 4
Относительная влажность внутреннего воздуха для определения температуры точки росы для помещений жилых зданий -55%. При = 20 ºС, парциальное давление насыщенного водяного пара Е = 2338 Па
e = 0,55*2338=1285,9 Па. Тогда = 10,7 ºС
Температура внутренней поверхности конструкции должна быть не ниже температуры точки росы
= ºС
Условие выполняется, так как 18,2≥10,7
ºС
-22,91
ºС
-24,94
ºС
-27,1ºС
Задание 2.2

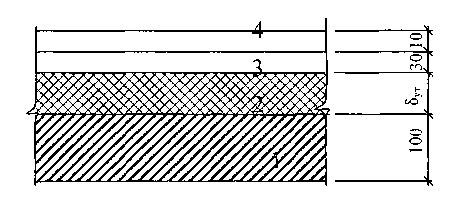

Рисунок 1 г)
конструкция совмещенного покрытия здания:
4) рубероид;
3) цементная стяжка;
2) утеплитель;
1) Ж/б плита
1 - Железобетонная плита 2500 кг/ м³
= 0,1 м = 1,92 Вт/мºС
2- Плиты полужёсткие минераловатные на крахмальном связующем 125 кг/ м³
= 0,28 м = 0,064 Вт/мºС
3- Цементная стяжка 1800 кг/ м³
= 0,03 м = 0,76 Вт/мºС
4 - Рубероид 600кг/ м³
= 0,01 м = 0,17 Вт/мºС
Определим температурный перепад между температурами внутреннего воздуха и внутренней поверхности наружного ограждения, , ºС
=
1,21 ºС
≤ , 1,21 ≤ 3(Нормируемая величина для перекрытий в жилых зданиях)
Относительная влажность внутреннего воздуха для определения температуры точки росы для помещений жилых зданий -55%. При = 20 ºС, парциальное давление насыщенного водяного пара Е = 2338 Па
e = 0,55*2338=1285,9 Па. Тогда = 10,7 ºС
Температура внутренней поверхности конструкции должна быть не ниже температуры точки росы
=
ºС
Условие выполняется, так как 18,79≥10,7
ºС
-
27,71 ºС
-28,12
ºС
-28,74
ºС
