Содержание

Задача 1. Определить нормируемое сопротивление теплопередаче и толщину слоя утеплителя однородной многослойной конструкции (условие 1):

1.1 – наружной стены (рис. 1 а, б);……………………………….....стр. 4

1.2 – покрытия (рис. 1 г). …………………………………………….стр.7

Задача 2. Построить температурный график в ограждении и определить минимальную температуру внутренней поверхности (условие 2):

2.1 – наружной стены;……………………………………………….стр. 9

2.2 – покрытия. ……………………………………………………стр. 12

Задача 3. Определить приведенное сопротивление теплопередаче неоднородной конструкции утепленного пола над неотапливаемым подвалом (рис. 1 в). ……………………………………………………………………стр.14

Задача 4. Определить теплоустойчивость ограждающих конструкций, рассчитанных в задаче 1 (условие 3):

4.1 – наружной стены (рис. 1 б);……………………………………стр. 17

4.2 – покрытия (рис. 1 г). …………………………………………...стр. 19

Задача 5. Определить теплоусвоение поверхности пола с конструкцией, рассчитанной в задаче 3 (условие 4). ……………………………………..стр. 22

Задача 6. Определить воздухопроницаемость наружной стены (рис. 1 б), рассчитанной в задаче 1 (условие 6). ……………………………………..стр. 24

Задача 7. Построить график вероятного влагонакопления в толще наружной стены (метод Фокина-Власова):

7.1 – для конструкции на рис. 1 д;…………………………………..стр. 26

7.2 – для конструкции на рис. 1 е…………………………………...стр. 28

Задача 8. Определить сопротивление паропроницанию наружной стены (рис. 1. б):

8.1 – по условию недопустимости накопления влаги в ограждающей конструкции за годовой период эксплуатации (условие 5.1);………стр. 30

8.2 – по условию ограничения влаги в ограждающей конструкции за период с отрицательными среднемесячными температурами наружного воздуха (условие 5.2). ……………………………………………………………….стр. 33

Список используемой литературы ……………………………………..стр. 35

Задача 1

Определить нормируемое сопротивление теплопередаче и толщину слоя

утеплителя однородной многослойной конструкции (условие 1):

1. - наружной стены (рис. 1 а, б);

2. - покрытия (рис. 1 г.)

Задание 1.1

а) конструкция наружной стены

Рисунок 1а)

1) известково-песчаная штукатурка;

2)основной конструкционный

материал

1- Раствор известково-песчаный

= 0,015 м = 0,7 Вт/мºС

2-Туфобетон 1800 кг/ м³

= ? = 0,87Вт/мºС

1. Найдем Градусо-сутки отопительного периода:

=( 20+5,2)203= 5115,6ºС сут.

где - расчетная средняя температура внутреннего воздуха здания, ºС, принимаемая для расчета ограждающих конструкции группы зданий по минимальным значениям оптимальной температуры здании = 20 ºС

- средняя температура наружного воздуха, = - 3 ºС

- продолжительность, отопительного периода = 207 сут.

Определим нормируемое сопротивление:

= 0,00035*5115,6+1,4 = 3,2 м² ºС/Вт

2. Определим толщину второго слоя:

,

где - коэффициент теплоотдачи внутренней поверхности ограждающих конструкций, Вт/м² ºС

- коэффициент теплоотдачи наружной поверхности ограждающих конструкций, Вт/м² ºС

= [ ]0, 87 = 3,044 м

3. Определим расчетное сопротивление теплопередачи:

= = 3,68 м² ºС/Вт

4. Выполняем проверку:

По основному условию проектирования тепловой защиты наружных ограждений , 3,95 ≥ 3, т. е. условие СНиПа 23-02-03 выполняется.

Задание 1.1

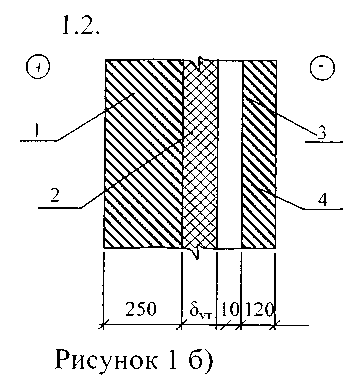

б) конструкция многослойной стены

1) конструкционный материал;

2) утеплитель (табл. 4);

3) воздушная прослойка;

4) конструкционный материал

1- Туфобетон 1800 кг/ м³

= 0,25 м = 0,7 Вт/мºС

2- Плиты полужёсткие минераловатные на крахмальном связующем 125 кг/ м³

= ? = 0,064 Вт/мºС

3- Воздушная прослойка

= 0,01 м = 0,13 м² ºС/Вт

4- Туфобетон 1800 кг/ м³

=0,12 м = 0,7 Вт/мºС
