Лабораторна робота № 9
Тема: Випробування пристроїв для створення витримки часу.
Мета: Ознайомитися із способами виконання і конструкціями пристроїв для створення витримки часу; навчитися визначати характеристики реле часу.
Вимірювальні прилади та обладнання Таблиця 1
Назва |
Тип |
Система |
Межа вимірювання |
Клас точності |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Ознайомитися з принципами створення витримок часу. Ознайомитися з пристроєм, схемою включення, параметрами реле часу РВ-237.
Рисунок 1. Зовнішній вигляд реле часу РВ-237.

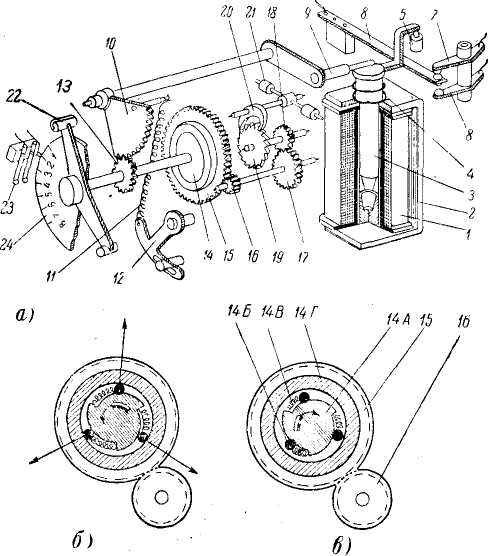

Рисунок 2. Конструкція реле часу типу РВ-237.
1 - обмотка; 2 - магнітопровід; 3- якір; 4 - зворотна пружина; 5 - повідець; 6 - рухливий миттєвий контакт; 7 і 8 - нерухомі миттєві контакти; 9-палець; 10 -і зубчастий сектор; 11 - провідна пружина; 12 - скоба для зміни натягу пружини; 13- зубчасте колесо; 14 - фрикційне зчеплення (НА - зірочка; 14Б - кулька; 14У - пружинка; 14М - обойма); 15-провідне зубчасте колесо; 16 - трубка годинного механізму; 17 і 18 - проміжні зубчасті колеса годинного механізму; 19 - анкерне зубчасте колесо; 20 - анкерна скоба; 21 - важки; 22 - рухливий контакт; 23 - нерухомий контакт; 24 - шкала.
Зібрати схему випробування реле часу РВ-237 згідно рисунку 3.
Рисунок 3. Схема випробування реле часу РВ-237.
Дослідження роботи реле часу РВ-237:
Перевірити шкалу часу спрацьовування. Визначити крайні значення часу спрацьовування. Для мінімального і максимального значення уставок на шкалі реле виконати по п'ять вимірювань.
Визначити нижню межу напруги спрацьовування. Виконати п'ять вимірювань, визначити середнє значення.
Визначити коефіцієнт повернення при плавному збільшенні і плавному зменшенні напруги. Виконати п'ять вимірювань, визначити середнє значення.
Кпов.=Uвід./ Uспр
Визначити споживану потужність реле при номінальній напрузі. Виконати п'ять вимірювань, визначити середнє значення.
Таблиця 2
-
Парам.
№ вим.
Експериментальні
Розрахункові
Uспр., В
Uвід., В
tспр., с
t від., с
Р, Вт
Кпов.
1
2
3
4
5
Середнє значення
Визначити залежність меж розкиду від величини уставки у всьому діапазоні регулювання шкали. Для кожної величини уставки на шкалі зробити по п'ять вимірювань часу спрацьовування.
Таблиця 3
-
U, В
Час спрацювання, tспр., с
1
2
3
4
5
Перевірити відсутність вібрації контактів у реле при напрузі, рівній 1.05 номінальної напруги.
Uр=1.05Uн.=1,05∙ = В
Зробити висновки по роботі.
Висновки:___________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
Контрольні питання:
Чому у реле часу з годинниковим механізмом помилки часу спрацьовування залежать від діапазону шкали і не залежать від уставки за шкалою.
Для чого призначена гільза магнітопровода реле часу. Чому гільза виконується з міді.
Чи можна реле часу постійного струму включати в ланцюг змінного струму і чому.
Конструкція, принцип дії, схема включення реле часу РВ-237.
Елементи затримки в пристроях створення витримки часу.
Чим відрізняється власний час дії і час витримки.
Види реле часу.
Домашнє завдання: Оформити звіт. Підготуватися до наступної лабораторної роботи відповідно до графіку переходу ланок.
