Міністерство аграрної політики України
Глухівський коледж ім. С.А. Ковпака Сумського НАУ
ЗВІТИ
З лабораторних робіт з дисципліни Електропостачання
Виконав (ла) студент (ка)
групи ____________
Перевірив
Лабораторна робота №1
Тема: Вивчення будови та взаємодії масляних, вакуумних вимикачів напругою понад 1000 В з приводом.
Мета: Розглянути конструкцію і призначення вакуумних та малооб’ємних масляних вимикачів і приводів до них.
Матеріально-технічне оснащення робочого місця: Масляні вимикачі ВММ-10, ВМП-10 з приводами до них ПП-67, ПЭ-11; високовольтний вакуумний вимикач ВВВ-10/320; плакати <<Масляні вимикачі>>, <<Вакуумні вимикачі>> , <<Приводи>> .
Література: Притака П.І. Електропостачання сільського господарства - Київ; Вища школа, 1983р. – 343с. (с.166…169, 176…177) : Харкута К.С., Яницкий С.В. Ляш Э.В. Практикум по Электроснабжению сельского хазяйства. – <<Агропромиздат>>, 1992р. – 224с. (98…109).
Хід роботи
1. Розглянути будову полюса вимикача ВПМ-10.
2. Виписати основні технічні характеристики вимикачів ВММ-10, ВМП-10 і ВВВ-10/320; виявити зону їх застосування. Ознайомитись з іншими вимикачами які є в лабораторії: записати їх технічні дані в таблицю №1.
Таблиця №1
3. Розглянути приводний механізм вимикачів. Користуючись малюнком 1(за методичними вказівками) визначити розміщення вала 5 з приводними важелями 4, пружини масляного буфера 6. 4. Розглянути пружинно-грузовий привод ПП-67 (рис. 2) (за методичними вказівками) . Вибрати основні елементи та заповнити таблицю №2.
5. Ознайомитись з електромагнітним приводом ПЗ – 11 Вибрати основні елементи та заповнити таблицю №2.
Таблиця 2
6. Скласти схему (рис. 5) і перевірити одночасність вмикання і вимикання контактів вакуумного вимикача.

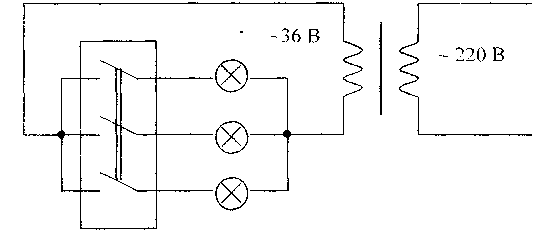

Рис. 5. Перевірка одночасності вмикання(вимикання) контактів вимикача ВВВ-10-320
Висновок___________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
Контрольні питання:
Яке призначення вимикачів?
В чому перевага малооб’ємнних масляних вимикачів в порівнянні з великооб’ємними?
Як відбувається гасіння дуги в малооб’ємнних масляних вимикачах?
Як відбувається гасіння дуги в великооб’ємнних масляних вимикачах?
Яке відбувається гасіння дуги в вакуумних вимикачах?
Які типи вимикачів ви знаєте і де їх застосовують?
Для чого потрібні металево-керамічні контакти?
Як керують вимикачем?
Яка частина конструкції вимикача заземлена, а яка знаходиться під напругою?
В чому збіг і розбіжність конструкцій вимикачів типів ВММ-10, ВПМ-10 і ВВВ-10?
Яке значення має одночасність вмикання і вимикання контактів вимикачів і чому?
Домашнє завдання: Оформити звіт. Підготуватися до наступної лабораторної роботи відповідно до графіку переходу ланок.
Лабораторна робота №2
Тема: Вивчення обладнання роз’єднувачів, вимикачів навантаження і приводів до них.
Мета: Розглянути конструкцію і призначення роз’єднувачів, вимикачів навантаження і приводів до них.
Матеріально-технічне оснащення робочого місця: Роз’єднувачі РВ-10/400, РЛНД-10/400, РНД-35/1000У1: вимикачі навантаження ВНР-10, ВНР-10: приводи ПР-10, ПРН-10М, Г1Р-У1, ПРА-17; плакати << Роз’єднувачі >> , <<Вимикачі навантаження>>, <<Приводи>>.
Література: Притака П.І. Електропостачання сільського господарства - Київ; Вища школа, 1983р. – 343с. (с.169…177) : Харкута К.С., Яницкий С.В. Ляш З.В. Практикум по Электроснабжению сельского хазяйства. – М. В.О. <<Агропромиздат>>, 1992р. – 224с. (109…112).
