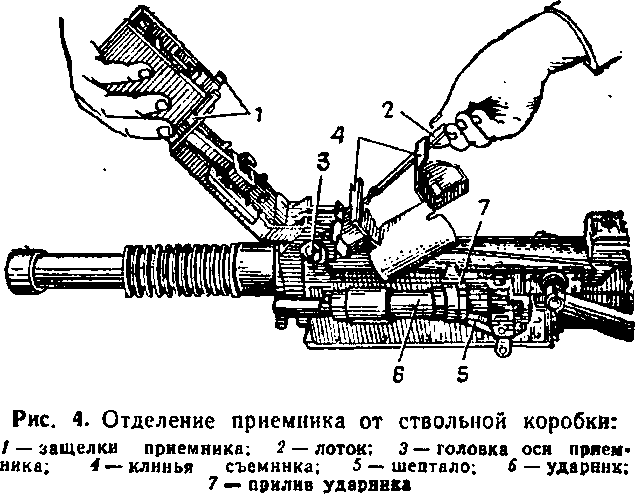

1. Порядок неполной разборки гранатомета: 1) Отделить приемник от ствольной ко­робки (рис. 4). Нажать на защелки и открыть приемник, повернув его вперед до «остановки на фиксаторы; повернуть лоток с осью прием­ника примерно на 45° и, несколько покачивая приемник и лоток, отделить приемник от ствольной коробки.

2) Открыть затыльник (рис. 5). Перевести левую рукоятку гранатомета в походное по­ложение, для чего оттянуть ее в сторону до отказа и повернуть вверх и вперед, при этом правая рукоятка должна быть в боевом (го­ризонтальном) положении; удерживая левую рукоятку гранатомета, оттянуть ручку замыка­теля затыльника в сторону и повернуть ее по ходу часовой стрелки вверх примерно на 180°; откинуть затыльник назад.

Рис б. Открывание затыльника:

/ — левая рукоятка гранатомета; 2 — ручка замыкателя затыльннка

3) Отделить замыкатель затыльника от ствольной коробки. Повернуть замыкатель за­тыльника до совмещения его выступа с выре­зом в ствольной коробке и продвинуть замы­катель затыльника вправо.

4) Отделить крышку ствольной коробки с механизмом перезаряжания от ствольной ко­робки (рис. 6). С помощью рукоятки переза­ряжания отвести затвор назад на 20—30 мм и, взявшись за крышку ствольной коробки, приподнять ее вверх.

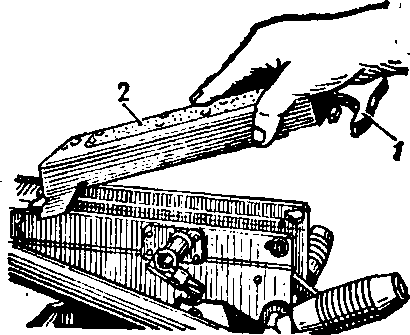

Рис. 6. Отделение крышки ствольной ко­робки с механизмом перезаряжания от ствольной коробки:

/ — рукоятка перезаряжания; 2 — крышка стволь­ной коробки

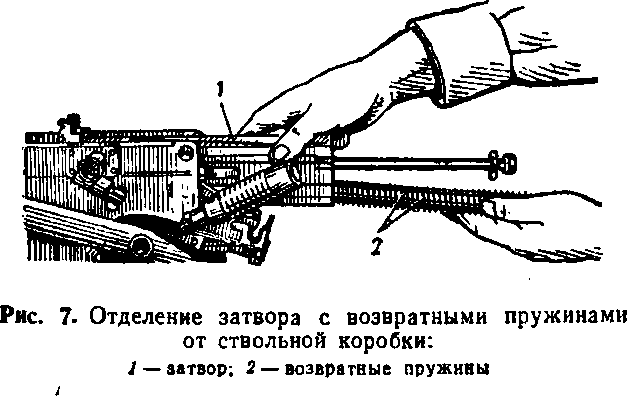

5) Отделить затвор с возвратными пружи­нами от ствольной коробки (рис. 7), смещая его назад; отделить возвратные пружины от затвора.

6) Отделить спусковую планку от стволь­ной коробки. Совместить отверстие на планке с шипом на левой внутренней стенке стволь­ной коробки и отделить планку.

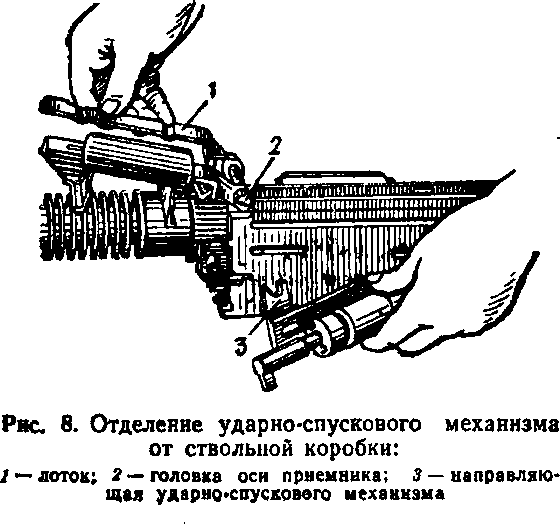

7) Отделить ударно-спусковой механизм от ствольной коробки (рис. 8). Проверить, поставлен ли ударник на шептало; повернуть ло­ток вперед до упора, вывести головку оси при­емника из зацепления с направляющей удар­но-спускового механизма и, смещая ударно-спусковой механизм назад, отделить его от ствольной коробки.

Рис. 9. Отделение ствольной коробки от станка:

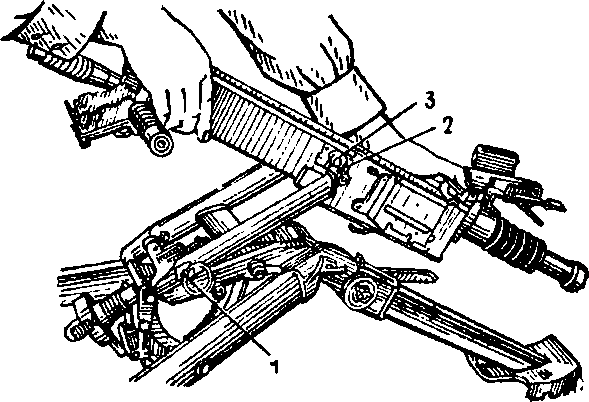

/ — фиксатор; 2 — цапфа верхней люльки станка; 3 — цапфен­ное гнездо ствольной коробки

8) Отделить ствольную коробку от станка

(рис. 9). Оттянуть фиксатор вправо и под­нять заднюю часть ствольной коробки, не до­пуская касания стволом грунта; вывести цап­фы верхней люльки станка из цапфенных гнезд ствольной коробки, приподнимая ее впе­ред и вверх.

9) Отделить ствол от ствольной коробки (рис. 10). Сдвинуть защелку (вынуть чеку) замыкателя ствола, вытолкнуть выколоткой замыкатель ствола и отделить ствол.

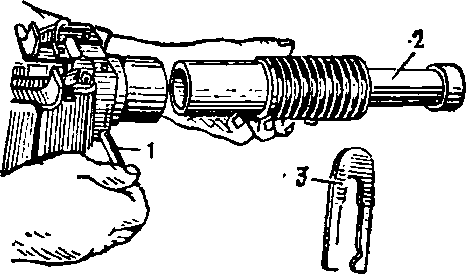

Рис. Ю. Отделение ствола от ствольной коробки: / — замыкатель ствола; 2 — ствол; 3-защелка замы­кателя ствола

2. Неполная разборка производится для чистки, смазки и осмотра пистолета в следующем порядке:

извлечь магазин из основания рукояти;

снять пистолет с предохранителя;

опустить спусковую скобу вниз и сдвинуть ее влево;

отделить затвор от рамки;

возвратить спусковую скобу на место;

снять со ствола возвратную пружину.

P.S. подробное видео в группе.

3. Выполните норматив (н-о-7), перевод боевого отделения и вооружения бмп-2 из походного положения в боевое (без включения стабилизатора).

Экипаж в одношереножном строю сзади машины на удалении 4 м. Крышки люков прикрыты, оружие застопорено и зачехлено, радиостанция выключена, антенна установлена. Экипаж по команде «К бою» занимает свои места в БМП, изготавливается к стрельбе и докладывает «Готов».

Оценки: «отл.» - 40 с, «хор.» - 45 с, «уд.» - 55 с.

4. Произведите выверку прицела паг-17 по удаленной точке.

Для выверки прицела гранатомета по удаленной точке необходимо:

• установить гранатомет на ровной площадке и отгоризонтировать его;

• выбрать на удалении не менее 500—600 м от гранатомета хорошо видимую точку;

• вставить в ствол гранатомета с дульной части трубку холодной пристрелки и поднять флажок трубки вверх;

• пользуясь механизмами наводки гранатомета, навести перекрестие сетки трубки холодной пристрелки в удаленную точку и закрепить механизмы наводки;

• наблюдая в окуляр прицела, вращением барабанчиков угломера и прицела совместить верхний угольник сетки прицела с выбранной точкой наводки, при этом шкала угломера должна быть установлена на 30-00, а шкала прицела — на 0-00;

• если на шкалах барабанчиков угломера и прицела будут другие значения, необходимо вывинтить на 1—1,5 оборота винты барабанчиков, поворотом шкал установить нулевые деления шкал против их указателей и завинтить винты;

• в случае несовпадения указателя больших делений прицела с делением «О» необходимо вывинтить на 2—3 оборота винты указателя, совместить указатель с делением «О» и завинтить винты;

• придать стволу гранатомета горизонтальное положение по уровню на ТХП, при этом пузырек продольного уровня прицела должен быть в среднем положении; если пузырек уровня находится не в среднем положении, необходимо вывинтить на один-два оборота стопорные винты втулки уровня и вращением втулки вывести пузырек уровня в среднее положение; удерживая втулку, завинтить стопорные винты.

5. Произведите выверку прицела паг-17 по проверочной мишени.

Для выверки прицела по выверочной мишени необходимо:

• установить гранатомет на ровной площадке и отгоризонтировать его;

• установить щит с выверочной мишенью вертикально по отвесу впереди гранатомета на удалении 20—30 м от дульного среза ствола;

• вставить в ствол гранатомета с дульной части трубку холодной пристрелки и поднять флажок трубки вверх;

• пользуясь механизмами наводки гранатомета, навести перекрестие трубки холодной пристрелки в правое перекрестие мишени;

• наблюдая в окуляр прицела, вращением барабанчиков угломера и прицела совместить верхний угольник сетки прицела с левым перекрестием мишени; при этом шкала угломера должна быть установлена на 30-00, а шкала прицела – на 0-00;

• если на шкалах барабанчиков угломера и прицела будут другие значения, необходимо вывинтить на 1—1,5 оборота винты барабанчиков, поворотом шкал установить нулевые деления шкал против их указателей и завинтить винты;

• в случае несовпадения указателя больших делений прицела с делением «О» необходимо вывинтить на 2—3 оборота винты указателя, совместить указатель с делением «О» и завинтить винты;

• придать стволу гранатомета горизонтальное положение по уровню на ТХП, при этом пузырек продольного уровня прицела должен быть в среднем положении; если пузырек уровня находится не в среднем положении, необходимо вывинтить на один-два оборота стопорные винты втулки уровня и вращением втулки вывести пузырек уровня в среднее положение; удерживая втулку, завинтить стопорные винты.

При отсутствии трубки холодной пристрелки для выверки прицела гранатомета необходимо крестообразно натянуть нити в прорезях на дульном срезе ствола; открыть затыльник и отделить затвор с возвратными пружинами; вставить в патронник гильзу с отверстием (диаметром 2—4 мм), просверленным в центре ее дна; наблюдая через отверстие в гильзе, навести перекрестие на дульном срезе ствола в удаленную точку или в правое перекрестие выверочной мишени и затем действовать так же, как и при выверке прицела гранатомета с использованием трубки холодной пристрелки.
