Задача 1. Определить нормируемое сопротивление теплопередаче и толщину слоя утеплителя однородной многослойной конструкции (условие 1):

1.1 – наружной стены (рис. 1 а, б);……………………………….....стр. 5

1.2 – покрытия (рис. 1 г). …………………………………………….стр.10

Задача 2. Построить температурный график в ограждении и определить минимальную температуру внутренней поверхности (условие 2):

2.1 – наружной стены;……………………………………………….стр 13

2.2 – покрытия. ………………………………………………………стр 18

Задача 3. Определить приведенное сопротивление теплопередаче неоднородной конструкции утепленного пола над неотапливаемым подвалом (рис. 1 в). …………………………………………………………………….стр 20

Задача 4. Определить теплоустойчивость ограждающих конструкций, рассчитанных в задаче 1 (условие 3):

4.1 – наружной стены (рис. 1 б);……………………………………стр 24

4.2 – покрытия (рис. 1 г). …………………………………………...стр 28

Задача 5. Определить теплоусвоение поверхности пола с конструкцией, рассчитанной в задаче 3 (условие 4). ……………………………………...стр 32

Задача 6. Определить воздухопроницаемость наружной стены (рис. 1 б), рассчитанной в задаче 1 (условие 6). ……………………………………...стр 34

Задача 7. Построить график вероятного влагонакопления в толще наружной стены (метод Фокина-Власова):

7.1 – для конструкции на рис. 1 д;…………………………………..стр 36

7.2 – для конструкции на рис. 1 е……………………………………стр 39

Задача 8. Определить сопротивление паропроницанию наружной стены (рис. 1. б):

8.1 – по условию недопустимости накопления влаги в ограждающей конструкции за годовой период эксплуатации (условие 5.1);…………стр 42

8.2 – по условию ограничения влаги в ограждающей конструкции за период с отрицательными среднемесячными температурами наружного воздуха (условие 5.2). ………………………………………………………………..стр 46

Список используемой литературы ……………………………………..стр 49

Задача 1

Определить нормируемое сопротивление теплопередаче и толщину слоя

утеплителя однородной многослойной конструкции (условие 1):

1. - наружной стены (рис. 1 а, б);

2. - покрытия (рис. 1 г.)

Задание 1.1

а) конструкция наружной стены

1- Известково-песчаная штукатурка

= 0,015 м = 0,7 Вт/мºС

2-Кладка из керамического пустотного кирпича (ГОСТ-530) на цементно-песчаном растворе 1000 кг/ м³

- ? = 0,47Вт/мºС

Рисунок 1а)

1) Известково-песчаная штукатурка;

2)основной конструкционный

материал

1. Найдем Градусо-сутки отопительного периода:

; (1.1)

Где - расчетная средняя температура внутреннего воздуха здания, ºС, принимаемая для расчета ограждающих конструкции группы зданий по минимальным значениям оптимальной температуры здании = 20 ºС

- средняя температура наружного воздуха, = - 3,4 ºС

- продолжительность, отопительного периода = 202 сут.

=( 20-(-3,4)202= 4727ºС

Определим нормируемое сопротивление:

; (1.2)

= 0,00035*4727+1,4 = 3 м² ºС/Вт

2. Определим толщину второго слоя:

; (1.3)

= [ ]*0,47= 1,33 м

3. Определим расчетное сопротивление теплопередачи:

, (1.4)

Где - коэффициент теплоотдачи внутренней поверхности ограждающих конструкций, Вт/м² ºС

- коэффициент теплоотдачи наружной поверхности ограждающих конструкций, Вт/м² ºС

= = 3 м² ºС/Вт

4. Выполняем проверку:

По основному условию проектирования тепловой защиты наружных ограждений , 3 ≥ 3, т. е. условие СНиПа 23-02-03 выполняется.

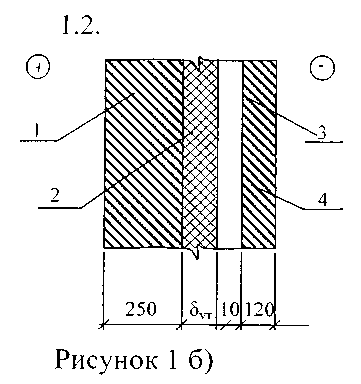

Задание 1.1

1- Кладка из керамического пустотного кирпича (ГОСТ-530) на цементно-песчаном растворе 1000 кг/ м³

= 0,25 м = 0,7 Вт/мºС

2- Плиты мягкие на синтетическом и битумном связующем (ГОСТ 9573)

кг/ м³(р =200 кг/ м³)

- ? = 0,07 Вт/мºС

3- Воздушная прослойка

= 0,01 м = 0,13 м² ºС/Вт

4- Кладка из керамического пустотного кирпича (ГОСТ-530) на цементно-песчаном растворе 1000 кг/ м³

=0,12 м = 0,7 Вт/мºС

1) конструкционный материал;

2) утеплитель (табл. 4);

3) воздушная прослойка;

4) конструкционный материал
