5.3 Определение изгибающих моментов
Изгибающий момент под левой ступицей барабана:
под правой ступицей барабана:
5.4 Определение нормальных и касательных напряжений
Нормальные напряжения при изгибе изменяются по симметричному циклу при стандартных параметрах:
Касательные напряжения изменяются по пульсирующему циклу со стандартными параметрами:
Наибольшие напряжения возникают, как следует из расчетной схемы нагружения в сечении II-II и равны:
Минимальные напряжения цикла:
Амплитуда цикла
Среднее напряжение цикла
5.5. Определение коэффициентов запаса прочности
Коэффициент запаса по нормальным напряжениям
Наименование коэффициентов приведено в таблицах 5 и 6. Значения коэффициентов равны:
Коэффициент запаса по касательным напряжениям:
Приведенный коэффициент запаса:
Выполнение условия прочности n> [n].
Решение
Задаются исходными данными согласно табл. 7.
Вычисляют коэффициенты запаса прочности, исходя из максимальных величин натяжения ходовой ветви каната и крутящего момента.
Для решения задачи составляется схема алгоритма, приведенная на рис. 12, вводят исходные данные для расчета величины согласно табл. 8 и составляют программу расчета.
Особенностью
алгоритма являются два цикла вычислений,
из которых внешний ведется по
,
а внутренний - по нагрузке на крюке
.
Это позволяет провести проверочный
расчет вала при различных значениях
Qкр
и фиксированных значениях Uтс.

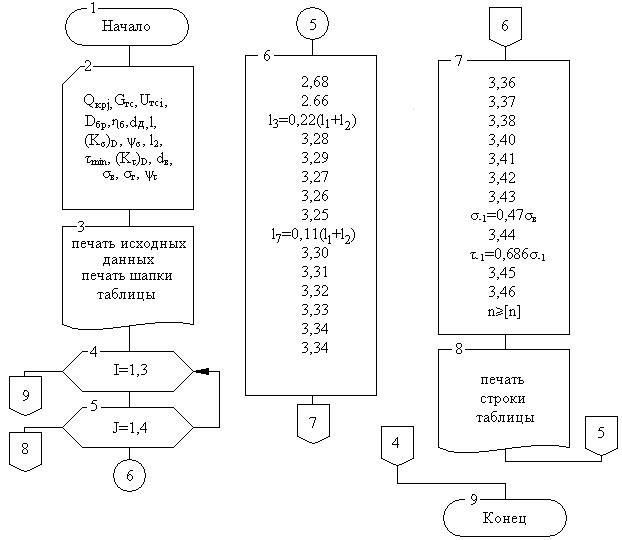

Рис. 12. Схема алгоритма для расчета подъемного вала лебедки
Анализ результатов расчета.
В
результате
расчета необходимо устанавливать
соблюдение условия прочности
в
наиболее опасных сечениях вала при
заданных прочностных характеристиках
материала, из которого он изготовлен.
