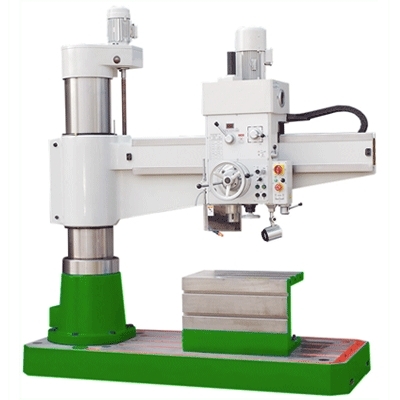

5.3 Общий вид станка 2а554

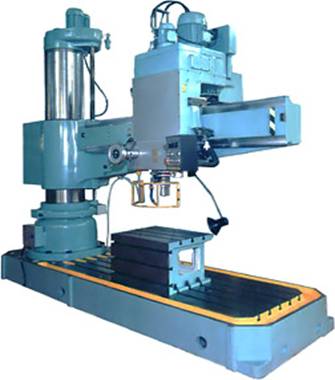

Общий вид станка 2а554-1

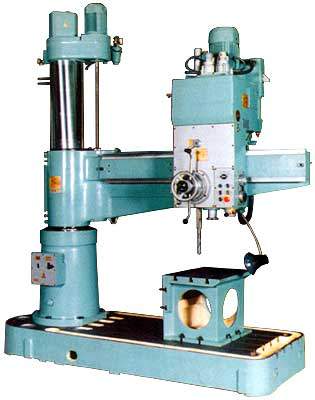

Общий вид станка 2а554-2
5.4 Технические данные радиально-сверлильного станка2а554, 2а554-2, 2а554-1:
|
|
|
|
|
|
|
|
|
|
|||||||
Станок радиально-сверлильный |
2А554 |
2А554-2 |
2А554-1 |
|
|
|
|
|
||||||||
Диаметр сверления в стали, мм |
50 |
50 |
63 |
|
|
|
|
|
||||||||
Диаметр сверления в чугуне, мм |
63 |
63 |
80 |
|
|
|
|
|
||||||||
Крутящий момент шпинделя, нм |
710 |
710 |
800 |
|
|
|
|
|
||||||||
Осевое усилие на шпинделе, н |
20000 |
20000 |
22000 |
|
|
|
|
|
||||||||
Мощность главного двигателя, кВт |
5,5 |
5,5 |
5,5 |
|
|
|
|
|
||||||||
|
|
|
|
|
|
|
|
|||||||||
Осевое перемещение шпинделя, мм |
400 |
400 |
400 |
|
||||||||||||
Перемещение головки по рукаву, мм |
1225 |
1225 |
1225 |
|
||||||||||||
Перемещение рукава по колонне, мм |
750 |
750 |
750 |
|
||||||||||||
Вращение рукава вокруг колонны, грд |
360 |
360 |
360 |
|
||||||||||||
Частота вращения шпинделя, об/мин |
18-2000 |
18-2000 |
18-2000 |
|
||||||||||||
К-во частот вращения шпинделя |
24 |
24 |
24 |
|
||||||||||||
Подачи шпинделя на оборот, мм/об |
0,045-5,0 |
0,045-5,0 |
0,045-5,0 |
|
||||||||||||
Подачи шпинделя в минуту, мм/мин |
- |
- |
- |
|
||||||||||||
К-во подач шпинделя |
24 |
12 |
24 |
|
||||||||||||
Конус шпинделя |
МК5 |
МК5 |
МК5 |
|
||||||||||||
Длина, мм |
2665 |
2665 |
2665 |
|
||||||||||||
Ширина, мм |
1030 |
1030 |
1030 |
|
||||||||||||
Высота, мм |
3430 |
3430 |
3500 |
|
||||||||||||
Вес, кг |
4700 |
4700 |
4800 |
|
||||||||||||
Заключение
В ходе прохождения учебной практики на заводе ОАО «ДзержинскХимМаш» мы ознакомились с оборудованием завода, с организацией работы трудящихся, о функциональном назначении каждого из цехов, в том числе была проведена экскурсия по одному из цехов.
Мы ознакомились с особенностями будущей специальности, с технологическими процессами изготовления деталей, сборки узлов и машин (аппаратов); закрепили и расширили знания полученных при изучении ранее дисциплин.
Список
используемой литературы
1. Технология машиностроения: учебник для вузов. В 2-х т. Т.1: Основы технологии машиностроения / Под ред. А.М. Дальского. – 2-е изд., стереотип. – М.: Изд-во МГТУ им. Н.Э.Баумана, 2001. – 360 с.
2. Технология машиностроения: учебник для вузов. В 2-х т. Т.2: Производство машин / Под ред. Г.Н. Мельникова. – 2-е изд., стереотип. – М.: Изд-во МГТУ им. Н.Э.Баумана, 2001. – 340 с.
3. Справочник инженера технолога в машиностроении. / А.П. Бабичев и др.– Ростов-на-Дону: Феникс, 2006. – 320 с.
