Тема 8 Показатели и характеристики четырехполюсников, фильтров и длинных линий

1. На входе четырехполюсника имеется гармонический сигнал с некоторой заданной частотой и с комплексной амплитудой, равной  В.  На выходе четырехполюсника возникло напряжение  В. Значение фазочастотной характеристики усилителя на заданной частоте равно… 90⁰

2. На входе четырехполюсника имеется гармонический сигнал с комплексной амплитудой, равной  В.  На выходе четырехполюсника возникло напряжение  В. Модуль  комплексного коэффициента передачи четырехполюсника равен … 7,5

3. Известно, что реактивное сопротивление конденсатора с ростом частоты уменьшается. Схема фильтра представлена на рисунке. При увеличении частоты до бесконечности амплитуда выходного напряжения стремится к … 0

4. Известно, что реактивное сопротивление катушки индуктивности с ростом частоты увеличивается. Схема фильтра представлена на рисунке. При увеличении частоты до бесконечности амплитуда выходного напряжения стремится к … 0

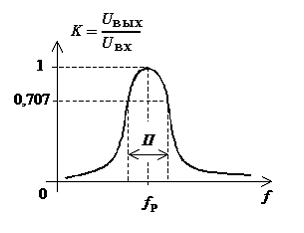

5. Для полосового фильтра на рисунке представлена  … амплитудно-частотная характеристика (АЧХ)

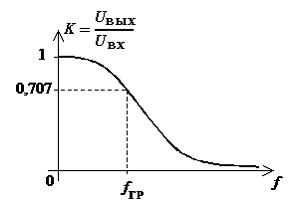

6. Для фильтра низких частот на рисунке представлена  … амплитудно-частотная характеристика (АЧХ)

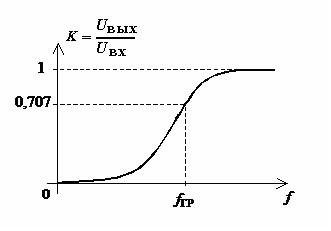

7. Для фильтра высоких частот на рисунке представлена  … амплитудно-частотная характеристика (АЧХ)

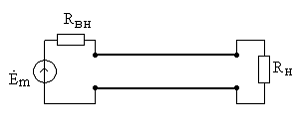

8. В схеме, представленной на рисунке, жирными линиями показана двухпроводная линия связи с малыми потерями (телефонный провод, витая пара, коаксиальный кабель и т.п.). Сопротивление нагрузки R_Н = 100 Ом. Для обеспечения СОГЛАСОВАНИЯ с нагрузкой волновое сопротивление W линии выбирается равным …  100 Ом

9. Волновое сопротивление длинной линии равно Zс. В длинной линии имеется только падающая бегущая волна, то есть возникает режим согласования линии и нагрузки. В этом режиме сопротивление нагрузки Zн равно … Zн = Zс

10. В смешанной волне, установившейся в длинной линии с малыми потерями, амплитуда падающей волны напряжения (U пад) равна 15 В, а амплитуда напряжения отраженной волна (U отр) равна 5 В. Известно, что отраженная волна взаимодействует с падающей волной, так что их напряжения то складываются, то вычитаются.  Коэффициент стоячей волны КСВ = Uмакс/Uмин, где Uмакс – максимальное значение амплитуды , Uмин –  минимальное значение амплитуды напряжения, в такой линии равен … 2

11. Как правило, граничная частота (f _ГР) фильтра — это частота, на которой коэффициент передачи по напряжению равен … 0,707

12. Формула, описывающая амплитудно-частотную характеристику  фильтра низких частот (ФНЧ), схема которого представлена на рисунке, имеет вид …

Тема 9 Фильтры

1. Электрическим фильтром называют устройство, предназначенное для  … пропускания сигналов с определенными частотами и для задерживания сигналов с другими частотами

2. Известно, что реактивное сопротивление конденсатора с ростом частоты уменьшается. На рисунке представлена схема… фильтра низких частот (ФНЧ)

3. Известно, что реактивное сопротивление катушки индуктивности с ростом частоты увеличивается. На рисунке представлена схема… фильтра низких частот (ФНЧ)

4. На рисунке представлена амплитудно-частотная характеристика (АЧХ) … полосового фильтра (ПФ)

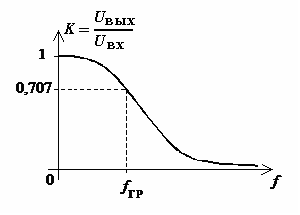

5. На рисунке представлена амплитудно-частотная характеристика (АЧХ) … фильтра низких частот (ФНЧ)

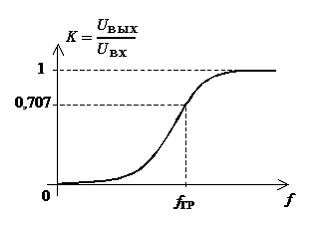

6. На рисунке представлена амплитудно-частотная характеристика (АЧХ)  … фильтра высоких частот (ФВЧ)

7. На рисунке представлена амплитудно-частотная характеристика (АЧХ) … заграждающего (режекторного) фильтра  (ЗФ (РФ))

8. Известно, что реактивное сопротивление конденсатора с ростом частоты уменьшается. На рисунке представлена схема … фильтра высоких частот (ФВЧ)

9. Известно, что реактивное сопротивление конденсатора с ростом частоты уменьшается, а индуктивности — увеличивается. На рисунке представлена схема … фильтра высоких частот (ФВЧ)

10. Известно, что реактивное сопротивление конденсатора с ростом частоты уменьшается, а индуктивности — увеличивается. На рисунке представлена схема … фильтра низких частот (ФНЧ)

11. На рисунке представлена АЧХ некоторого фильтра низких частот (ФНЧ). Выберите схему соответствующего фильтра.

12. Амплитудно-частотная характеристика фильтра – это…. зависимость модуля коэффициента передачи от частоты

13. Фазочастотная характеристика цепи – это… зависимость аргумента комплексного  коэффициента передачи от частоты.

14. Амплитудно-частотная характеристика   для фильтра высоких частот (ФВЧ), схема которого представлена на рисунке, имеет вид:

15. Амплитудно-частотная характеристика   для электрической цепи, схема которой представлена на рисунке, имеет вид:

16. Амплитудно-частотная характеристика   для электрической цепи, схема которой представлена на рисунке, имеет вид:

17. Амплитудно-частотная характеристика   для фильтра высоких частот (ФВЧ), схема которого представлена на рисунке, имеет вид:
