Тема 4 Анализ цепей в частотной области

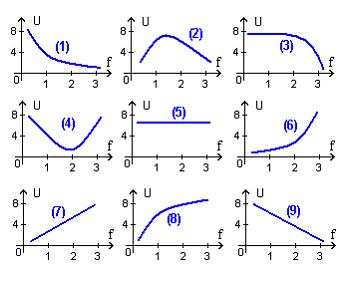

1. Выберите рисунок, который при постоянной амплитуде тока   наиболее точно описывает изменение амплитуды напряжения на резисторе   при увеличении частоты.  Ответ: 5

2. Выберите рисунок, который при постоянной амплитуде тока   наиболее точно описывает изменение амплитуды напряжения на катушке индуктивности   при увеличении  частоты. Ответ: 7

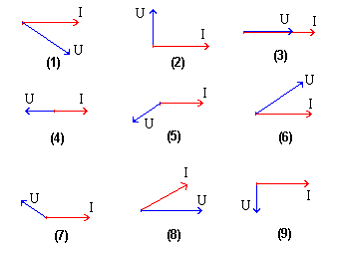

3. Выберите векторную диаграмму, которая построена для конденсатора.   (Стрелки тока и напряжения на конденсаторе согласованы) Ответ: 9

4. Выберите векторную диаграмму, которая построена для резистора.   (Стрелки тока и напряжения согласованы) Ответ: 3

5. Выберите векторную диаграмму, которая построена для катушки индуктивности.   (Стрелки тока и напряжения на катушке согласованы) Ответ: 2

6. Выберите векторную диаграмму, которая построена для резистора.   (Стрелки тока и напряжения НЕ согласованы) Ответ: 4

7. Стрелки тока и напряжения на резисторе согласованы. Между векторами (комплексными амплитудами) напряжения и тока через резистор имеется фазовый сдвиг, равный …0 град

8. Стрелки тока и напряжения на конденсаторе согласованы. Вектор тока через конденсатор …опережает напряжение на конденсаторе на 90 град

9. Стрелки тока и напряжения на катушке индуктивности согласованы.   Вектор тока через катушку индуктивности  …отстает от напряжения на катушке на 90 град

10. Амплитуда гармонического тока через катушку индуктивности  равна 2 А. С уменьшением частоты до нуля амплитуда гармонического напряжения на катушке стремиться к …0 В

11. Амплитуда гармонического тока через конденсатор  равна 2 А. С увеличением частоты до бесконечности амплитуда гармонического напряжения на конденсаторе стремиться к …0 В

12. Если стрелки токов и напряжений на элементах согласованы, то значение модуля разности начальных фаз гармонических напряжений и токов через пассивные элементы (резистор, катушку индуктивности и конденсатор) не превышает …90°

13. Идеальным пассивным элементом, сопротивление которого не зависит от частоты приложенного напряжения, является …резистор (R)

14. Сопротивление для постоянного тока идеального конденсатора …стремится к бесконечности

15. Сопротивление для постоянного тока идеальной катушки индуктивности составляет: 0 Ом

16. Укажите векторную диаграмму, на которой напряжение опережает ток. Ответ: 2

17. Идеальным элементом, модуль сопротивления которого увеличивается прямо пропорционально частоте приложенного напряжения, является …катушка индуктивности (L)

18. Идеальным элементом, модуль сопротивления которого обратно пропорционально зависит от частоты приложенного напряжения, является …конденсатор (С)

19. Укажите векторные диаграммы, на которых ток опережает напряжение. Ответ: 1 и 4

Тема 5 Сложные электрические цепи

1. Выберите наиболее точное определение контура цепи. Замкнутый путь из ветвей

2. В цепи насчитывается 6 контуров. Из них только три – независимые. Укажите число независимых уравнений по второму закону Кирхгофа, которые можно составить для этой цепи. 3

3. Укажите число НЕЗАВИСИМЫХ контуров  в графе для составления контурных уравнений цепи. Ответ: 4

4. В цепи насчитывается 3 узла, один из которых, нулевой, соединен с корпусом. По первому закону Кирхгофа для этой цепи можно составить __2_ независимых уравнения(-й)

5. Узловое напряжение – это  напряжение …между данным узлом и корпусом

Каждое узловое уравнение, составленное для узлов цепи в соответствии с методом узловых напряжений, представляет  в другой форме запись …первого закона Кирхгофа

7. Каждое контурное уравнение, составленное для контура цепи в соответствии с методом контурных токов, представляет  в другой форме запись …второго закона Кирхгофа

8. Выберите правильное определение принципа суперпозиции. Реакция на сумму воздействий равна сумме реакций на каждое из воздействий в отдельности

9. Любую электрическую цепь с двумя зажимами для подключения нагрузки можно заменить эквивалентным источником напряжения. Условия замещения сложной цепи эквивалентным источником напряжения следующие: напряжение источника равно напряжению холостого хода, а внутреннее сопротивление эквивалентного источника равно сопротивлению цепи с исключенными источниками.

10. В соответствии с теоремой об эквивалентном источнике определение напряжения эквивалентного источника производят …в режиме холостого хода

11. В соответствии с теоремой об эквивалентном источнике исключение источников в цепи производят следующим образом: источники напряжения закорачивают, а источники тока размыкают

12. При замещении сложной цепи ЭКВИВАЛЕНТНЫМ источником напряжения ток через нагрузку ….не изменяется

13. Выберите правильное обозначение зависимого источника, если используется источник напряжения, величина напряжения которого зависит от напряжения на некоторой ветви. ИНУН

14. Выберите правильное обозначение зависимого источника, если используется источник тока, величина тока которого зависит от тока в некоторой ветви. ИТУТ

15. Выберите правильное обозначение зависимого источника, если используется источник тока, величина тока которого зависит от напряжения на некоторой ветви. ИТУН

16. Представленная система уравнений    выражает … метод узловых напряжений

17. Представленная система уравнений     выражает … метод контурных токов

18. Дана сложная цепь, включающая ДВА источника: источник напряжения и источник тока. К цепи  подключается нагрузка. При коротком замыкании источника напряжения (остается только источник тока) через нагрузку будет протекать ток i₁= 1 мА. При размыкании источника тока (остается только источник напряжения) через нагрузку будет протекать ток i₂ = 3 мА. Используя принцип суперпозиции, найдите результирующий ток i через нагрузку. Ответ: 4 мА

19. Дана сложная цепь, включающая ДВА источника: источник напряжения и источник тока. К цепи  подключается нагрузка. При коротком замыкании источника напряжения через нагрузку протекает ток i₁ = 5 мА, а при размыкании источника тока через нагрузку протекает ток i₂ = 2 мА. Используя принцип суперпозиции, найдите результирующий ток i через нагрузку. Ответ: 7 мА

20. При коротком замыкании источника напряжения E через нагрузку протекает ток  2 мА, а при размыкании источника тока I через нагрузку протекает ток  3 мА. Используя принцип суперпозиции, найдите результирующий ток i через нагрузку. Ответ: 5 мА

21. При коротком замыкании источника напряжения E через нагрузку протекает ток 8 мА, а при размыкании источника тока I через нагрузку протекает ток  3 мА. Используя принцип суперпозиции, найдите результирующий ток i через нагрузку. Ответ 11 мА

22. Выберите наиболее точное определение сложной (разветвленной) электрической цепи. Цепь, содержащая большое число элементов, контуров и узлов

23. Выберите наиболее точное определение простой (неразветвленной) электрической цепи. Цепь, во всех элементах которой течет одинаковый ток

24. Выберите наиболее точное определение контурного тока. Ток, протекающий по всем ветвям контура независимо от других токов

25. Количество уравнений, которые необходимо составить для расчета сложной цепи с использованием метода контурных токов, определяется числом …независимых контуров цепи

26. Количество уравнений, которые необходимо составить для расчета сложной цепи с использованием метода узловых напряжений, определяется числом …узлов цепи, исключая узел-корпус

27. Через нагрузку с сопротивлением R_Н = 80 Ом, подключенную к реальному источнику напряжения с ЭДС E  = 100 В, протекает ток  I  = 1 А.  Тогда внутреннее сопротивление источника R_ВН равно … 20 Ом

28. Ток источника тока равен  I = 6 А. Сопротивление нагрузки R_Н = 10 Ом. Ток через нагрузку I _Н = 1 А. Тогда внутреннее сопротивление источника равно … Ответ: 2 Ома

29. Внутренняя ЭДС реального источника напряжения равна E = 10 В. На подключенной к источнику нагрузке с сопротивлением R_Н = 4 Ом устанавливается напряжение, равное U_Н = 8 В.  Тогда внутреннее сопротивление R_ВН источника напряжения равно … 1 Ом
