2.10 Спрощена структура блоку живлення

• Випрямляч мережевої напруги;

• Регульований перетворювач напруги;

• Трансформатор;

• Випрямляч і згладжуючий фільтр;

• Контур зворотного зв'язку.

• Вхідна змінна напруга ипрямляється випрямлячем 1 в постійне. Далі, за допомогою перетворювача 2 напруга перетвориться в імпульсну. Після чого, знову проходить через перетворюючий фільтр 4 і подається на вихід. Контур зворотного зв'язку 5 складається з безлічі ланцюгів, що управляють і коригують.

• Його робота - підтримувати вихідну напругу на необхідному рівні.

• Зовнішні візуальні ознаки відмінності якісної від неякісного БЖ.

• Маса - головний, а іноді і єдиний критерій, по якому користувач може оцінити якість БП, особливо, якщо він опломбований. Якісний БП 300 Вт повинен важити 2 кг і більш. Левову частку загальної маси складає вага трансформатора, радіаторів, а також заповнення плати елементами (конденсатори, соленоїди, резистори)

• Якщо ж маса БП в районі одного кілограма - це свідчить про зменшений розмір трансформатора.

• Якщо є можливість заглянути всередину БП, завдання спрощується. Навіть далекого від електроніки користувача з гуманітарною освітою повинні насторожити подібні порожні місця, з перемичками замість елементів. Це компоненти фільтрів пульсацій, або, точніше, місце, де вони мають бути. Їх так само внесе свої корективи як в загальну масу, так і в якість роботи БП. - Можу з упевненістю стверджувати, що в блоці живлення за 30 і більш у. е. і масою більше 2 кг (ах, як хочеться перерахувати поіменно!) зяючих порожнеч ви не побачите - усе буде зайнято.

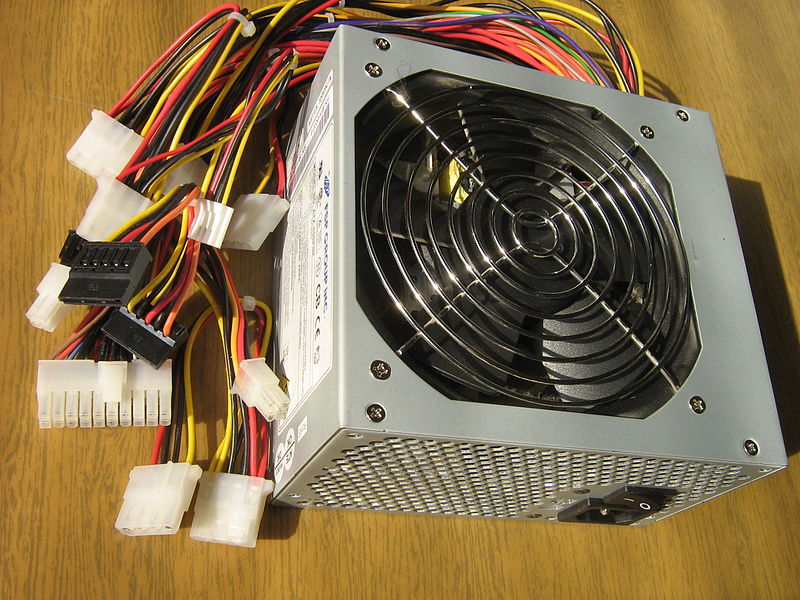

2.11 БЖ - важлива складова вентиляції

Мало хто звертав увагу на те, що БП, окрім своїх основних функцій, виконує також, "за сумісництвом", роль витяжного пристрою. Якісний корпус спроектований таким чином, що усередині відбувається безперервний цикл, що охолоджує, : холодне повітря знизу за допомогою витяжного пристрою піднімається вгору, при цьому охолоджуючи гарячі пристрої, що зустрічаються по дорозі. При цьому, чим оптимальнее розташовані повітрозабірні отвори, тим краще відбуватиметься охолодження. Погляньте на зображення, і вам стане усе зрозуміло. Як ви вважаєте, який процесор почуває себе комфортніше?

Блок живлення at

Стандарт AT зобов'язаний своєю появою випуску комп'ютерів фірми IBM, створених на базі процесора Intel 286. Яких-небудь принципових змін за усі роки, що пройшли з моменту випуску першого комп'ютера IBM PC AT, він не зазнав - лише послідовно збільшувалася максимальна потужність блоку живлення.

Стандартний блок живлення AT має наступні рівні вихідної (вторинного) напруги :

• напруга +5 В, струм від 2 до 25 А;

• напруга - 5 В, струм від 0 до 0,3 А;

• напруга +12 В, струм від 0,4 до 3 А;

• напруга - 12 В, струм від 0 до 0,25 А.

Попередження

Включати блок живлення без навантаження не можна, оскільки можуть вийти з ладу силові елементи електричної схеми - транзистори і електролітичні конденсатори. При необхідності перевірки блоку живлення окремо від комп'ютера до ланцюга +5 В слід підключити автомобільну лампу 30-40 Вт, 12В.

Основна напруга живлення, яке подається на процесор і усі мікросхеми, +5 В. Відповідно, від цього джерела напруги споживається і найбільший струм. Наприклад, сучасні процесори вимагають 20 і більше ампер.

Напруга - 5 В раніше застосовувалося для живлення підкладок кристалів мікросхем, а тепер практично не використовується, точно так, як і напруга - 12 В. Уся необхідна напруга різного рівня, відмінна від +5 і +12 В, виробляється імпульсними перетворювачами на системній платі і платах розширення.

При включенні блок живлення виробляє для системного скидання (Reset) сигнал PG (Power Good), який з'являється через 0,1-0,5 з, якщо напруги на усіх лініях вторинного живлення в нормі.

Для подачі напруги до системної плати використовуються два 6-контактні роз'єми Р8 і Р9. Оскільки обидва роз'єми конструктивні абсолютно однакові, а призначення контактів істотно розрізняється, завжди існує небезпека встановити їх неправильно. Для старих моделей блоків живлення і системних плат це кінчалося, як правило, вигоранням провідників, що токо-проводящих, на материнській платі і виходом її з ладу. Маркіровка роз'ємів не особливо допомагає, оскільки на самій материнській платі досить важко розглянути номери роз'ємів. Існує правило, по якому відбувається підключення, - дві пари чорних і товстих дротів мають бути поруч (іноді вони можуть бути іншого кольору). Враховуючи таку особливість, завжди перед першим включенням живлення перевіряйте - чи знаходяться в центрі чотири однакові дроти (за кольором і товщині).

Попередження

Встановлюйте роз'єми живлення так, щоб поруч були по два чорні дроти (земля).

Для дротів роз'ємів живлення застосовуються стандартні кольори хоча зустрічаються і інші варіанти.

Напруга і кольори провідників в роз'ємах Р8 і Р9 :

Контакт	Напруга	Колір дроту
Р8- 1	PG	Білий
Р8- 2	+5 В	Червоний
Р8- 3	+12 В	Жовтий
Р8- 4	-12В	Коричневий
Р8- 5	GND	Чорний
Р8- 6	GND	Чорний
Р9- 1	GND	Чорний
Р9- 2	GND	Чорний
Р9- 3	-5В	Голубий
Р9- 4	+5 В	Червоний
Р9- 5	+5 В	Червоний
Р9- 6	+5 В	Червоний

Нижче а малюнку зображено два роз’єми P8(1, 2, 3, 4, 5, 6) та P9(7, 8, 9, 1 , 11, 12) які відповідають за живлення материнсько плати напругою для подальшого її розподілення.

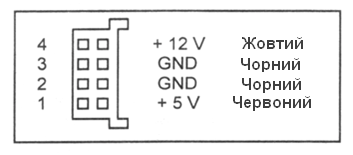

Для живлення різних пристроїв, наприклад дисководів, з блоку живлення виходять декілька джгутів з 4-контактними роз'ємами, що мають скошені кути. На ці роз'єми виводиться напруга +5 і +12 В. Таких роз'ємів зазвичай буває від 3 до 5. Для живлення 3-дюймового дисковода використовують малогабаритний 4-контактний роз'єм, який потрібно підключати до дисковода дуже акуратно, щоб не переплутати орієнтацію або не встановити його не на ті контакти (із зрушенням). Оскільки різних зовнішніх пристроїв, у тому числі і вентиляторів, може бути більше кількості роз'ємів, то використовують перехідники. Також перехідники застосовують, коли у блоку живлення немає роз'єму для підключення 3-дюймового дисковода.

У тих випадках, коли немає перехідника, можна самостійно припаяти додаткові роз'єми живлення. При распайке нових роз'ємів слід бути акуратним і не переплутати дроту +5 і + 12 В. Звернете увагу, що нові роз'єми продаються з контактами, які не відокремлені від технологічної смуги, тому їх потрібно обережно відкусити. Крім того, слід враховувати, що конструкція контактів, які виконуються з тонкої жерсті, розрахована на одноразову зборку, відповідно, розбирання роз'єму може викликати поломку фіксаторів кріплення.

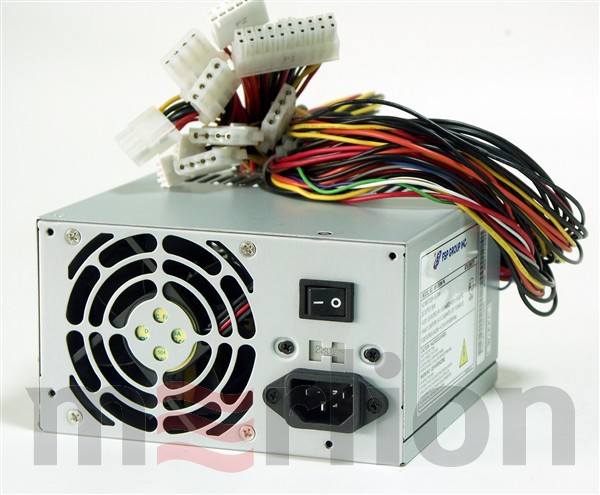

Нижче на малюнку показаний блок живлення AT, де видно, що із зовнішнім світом його сполучають два роз'єми для ланцюга 220 В, а також вентиляційні отвори, через які з корпусу комп'ютера видувається повітря, створюючи потік, який охолоджує силові елементи блоку живлення.

На блоці живлення AT встановлено дві розетки для ланцюга 220 В, які не є рівнозначними. Основна, до якої підключається живляча напруга, забезпечена трьома штирями для підключення мережевого дроту, у якого третій провідник - це захисне заземлення (зану-ление). Друга розетка призначена для підключення спеціального кабелю живлення монітора . Напруга 220 В до неї подається тільки після натиснення кнопки живлення на лицьовій панелі комп'ютера.

Яких-небудь запобіжників або перемикачів у блоку живлення AT зазвичай немає, оскільки більшість блоків розраховані і стійко працюють як при напрузі 180-265 В, так і при стандарті 115 В і частоті мережевої напруги від 47 до 63 Гц. Внутрішній захисний запобіжник згорає тільки у разі виходу з ладу силових елементів живлення, і тому не призначений для заміни користувачем.
