Все здания и сооружения либо построены на грунтовом основании (например, жилые дома) либо возведены из грунта (например, насыпи, грунтовые плотины и т.д.) либо расположены в его толще (например, подземные паркинги, метро, и т.д.).
Их прочность, устойчивость и нормальная эксплуатация определяются конструктивными особенностями сооружения, свойствами грунта и условиями взаимодействия сооружения и основания.
Стоимость фундаментов составляет в среднем 12% от стоимости сооружений, трудозатраты достигают 15% и более от общих затрат труда, а продолжительность работ по возведению фундаментов доходит до 20% срока строительства сооружения. При возведении заглубленных частей здания, а также при строительстве в сложных грунтовых, условиях эти показатели значительно увеличиваются.
Механика грунтов изучает физические и механические свойства грунтов, методы расчета напряженно - деформированного состояния оснований, устойчивости грунтовых массивов, а также особенности взаимодействия грунта со зданиями и сооружениями.
Опыт фундаментостроения и устройства грунтовых сооружений насчитывает тысячелетия. Со времен древнего Египта известно имя выдающегося строителя пирамид и архитектора Имхотепа. При этом до промышленной революции (конец XVIII- начало XIX вв.) строительство оставалось скорее искусством, чем наукой. В ходе промышленной революции возникла необходимость формирования научного подхода ко всем отраслям строительства (в том числе фундаментостроения).
Появляются классические работы о закономерностях поведения грунтов под нагрузкой:
о давлении грунта на подпорные стенки (Ш. Кулон, 1773);
о движении воды в грунтах (Г. Дарси, 1856);
о связи между давлением и осадкой (Е. Винклер, 1867);
о распределении напряжений в полупространстве от действия приложенной к его верхней границе сосредоточенной вертикальной силы (Е. Буссинеск, 1885).
Считают, что научные основы современной механики грунтов начали формироваться в 1925 г., когда на немецком языке выходит фундаментальный труд американского ученого проф. Карла Терцаги “Строительная механика грунтов”. Дальнейшее развитие эти идеи получили в работах русского ученого проф. Н.М.Герсеванова (1925-1933гг.). Приблизительно в это же время были созданы основы новой науки - инженерной геологии.
В основу дальнейшего формирования механики грунтов легли исследования в области механики деформируемого тела, а также в области геологии и гидрогеологии.
Механика грунтов основывается на законах теоретической механики (механики абсолютно твердых несжимаемых тел) и законах строительной механики (упругости, пластичности, ползучести).
Основы строительного грунтоведения Грунтовые основания. Происхождение и условия формирования грунтов
Грунт – любая горная порода или почва, представляющая собой многокомпонентную систему, изменяющуюся во времени и служащую основанием, материалом или средой для инженерных сооружений.
Почва – поверхностный плодородный слой грунта, образованный под влиянием биогенного и атмосферного факторов.
Горной породой называют закономерно построенную совокупность минералов, которая характеризуется составом, структурой и текстурой.
Под составом подразумевают перечень минералов, составляющих породу. Структура - это размер, форма и количественное соотношение слагающих породу частиц. Текстура - пространственное расположение элементов породы с различным составом и свойствами, определяющее ее строение. Текстура характеризует неоднородность строения грунта в пласте залегания и бывает массивной, слоистой и сетчатой.
Горная порода, а следовательно, и грунт представляют собой не случайное скопление минералов, а закономерную и определенным образом построенную совокупность. Это имеет исключительно большое значение для строительства. Закономерно построенных совокупностей горных пород в природе выделяется большое, но ограниченное количество. Наличие в природе однотипных грунтов, широко распространенных в разных частях Земли, служит основанием для разработки стандартных приемов строительства и применения типовых конструкций фундаментов.
Всякое сооружение располагается на грунтовом основании и составляет с основанием единую систему.
Грунтовое основание – это напластования грунтов, которые воспринимают на себя нагрузки от инженерных сооружений.
Различают естественные основания, сложенные природными грунтами без специальной их предварительной подготовки, и искусственные, представленные уплотненными или закрепленными грунтами природного происхождения, а также образованные твердыми отходами производственной и хозяйственной деятельности человека.
Грунты, залегающие непосредственно вблизи земной поверхности, подвержены климатическим, метеорологическим и другим воздействиям и, как правило, не могут служить надежным основанием. Поэтому часть сооружения обычно заглубляется ниже поверхности земли. Подземную или заглубленную часть сооружения, предназначенную главным образом для передачи нагрузки от сооружения на основание, называют фундаментом. Нижнюю поверхность фундамента называют подошвой, расстояние от поверхности планировки грунта до подошвы фундамента — глубиной заложения фундамента.
В зависимости от геологического строения участка застройки, строение основания даже на близко расположенных участках может быть различным (рис. 1). Обычно основание состоит из нескольких типов грунтов, определенным образом сочетающихся в пространстве. Иногда основание может состоять из грунта одного типа.
В случае слоистого напластования грунтов различают несущий слой грунта, на который непосредственно опирается фундамент, и подстилающие слои.
Часто приходится рассматривать грунт как среду, вмещающую инженерные сооружения (подпорные стенки, заглубленные и подземные сооружения, трубопроводы, коллекторы и т. п.), и принимать во внимание при проектировании не только воздействие сооружения на грунт, но и воздействие грунта на сооружение.
Многие сооружения (дорожные насыпи, ограждающие дамбы, земляные плотины и т. п.) полностью или в значительной мере возводятся из грунта как строительного материала, взаимодействуя в то же время с основаниями из грунта естественного происхождения.

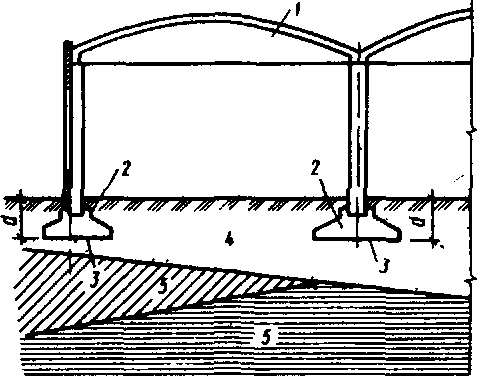

Рис. 1. Пример взаимодействия сооружения с основанием:
1 – надземная часть сооружения; 2 – фундамент; 3 – подошва фундамента; 4 – несущий слой основания; 5 – подстилающие слои основания; d – глубина заложения фундамента
Свойства грунтов основания, их поведение под нагрузками от сооружения во многом определяют прочность, устойчивость и нормальную эксплуатацию сооружения. Это же в значительной мере влияет на стоимость и сроки строительства.
Важно иметь в виду, что здания и сооружения существуют не сами по себе, а как комплекс городской или промышленной застройки. В этих условиях они строятся вблизи или в примыкании друг к другу, оказывают совместное воздействие на основание и вмещающую среду и, таким образом, могут воздействовать друг на друга. Хозяйственная деятельность комплексов городской и промышленной застройки, использование подземного пространства городов и промышленных зон приводят к активизации дополнительных процессов в основаниях, что важно учитывать при проектировании и строительстве.
Механика грунтов, вместе с инженерной геологией составляет особый цикл строительных дисциплин, работающих с материалами природного происхождения, свойства которых определены природой и могут существенно различаться.
