7. Технико-экономические показатели. Калькуляция
трудовых затрат. ГРАФИК ПРОИЗВОДСТВА РАБОТ
7.1 Калькуляция затрат труда по устройству скрепленной теплоизоляции ТМ «ANSERGLOB» разработана на устройству утеплителя на 100 м2 площади наружной стены, таблица 7.1.
7.2 График производства работ представлен в таблице 7.2.
7.3 Затраты труда на устройство скрепленной теплоизоляции ТМ «ANSERGLOB» составляют - 4,28 чел-час/м2.
Таблица 7.1 – Калькуляция затрат труда по устройству скрепленной
теплоизоляции ТМ «ANSERGLOB»
Обоснование |
Наименование работ |
Единица измерения |
Объем работ |
Норма времени на ед. измерения, чел/час |
Норма времени на эксплуатацию машин, маш/час |
||
На ед. изменения. |
На весь объем |
На ед. изменения. |
На весь объем |
||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
Хронометраж |
Установка и разборка трубчатых лесов для наружных работ. |
100 м2 |
|
72,5 |
72,5 |
- |
- |
Стесывание неровностей и выступов. |
100 м2 |
1 |
124 |
124 |
- |
- |
|
Очистка стен от пыли. |
100 м2 |
1 |
12,0 |
12,0 |
- |
- |
|
Грунтовка поверхности ANSERGLOB EG 61 (концентрат 1:6). |
100 м2 |
1 |
3 |
3 |
- |
- |
|
Приготовление раствора клеевой смеси «ANSERGLOB». |
100 кг |
13 |
0,8 |
10,4 |
0,2 |
2,6 |
|
Установка цокольного профиля. |
100 м/п. |
1 |
27 |
27 |
5 |
5 |
|
Нанесение клеящего состава ANSERGLOB BCX 39 на поверхность теплоизоляционных плит. |
100 м2 |
100 |
0,3 |
30 |
- |
- |
|
Приклеивание плит утеплителя. |
100 м2 |
1 |
42 |
42 |
- |
- |
|
Крепление плит утеплителя дюбелями. |
100 м2 |
100 |
12,6 |
12,6 |
|
|
|
Шлифование плит утеплителя вручную с обеспыливанием. |
100 м2 |
1 |
2,4 |
2,4 |
- |
- |
|
Установка перфорированных уголков. |
100 м/п. |
1 |
13 |
13 |
- |
- |
|
Установка усиленного армирования в области оконных проемов. |
100 м2 |
1 |
10 |
10 |
- |
- |
|
Устройство армируемого стеклосеткой слоя «ANSERGLOB BCX 40». |
100 м2 |
1 |
46 |
46 |
- |
- |
|
Нанесение второго слоя растворной смеси «ANSERGLOB BCX 40». |
100 м2 |
1 |
31 |
31 |
- |
- |
|
Герметизация швов силиконовым герметиком. |
100 м2 |
1 |
9,1 |
9,1 |
- |
- |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
Хронометраж |
Грунтовка оштукатуренной поверхности «ANSERGLOB EG 62 ». |
100 м2 |
1 |
3 |
3 |
- |
- |
Нанесение декоративного состава штукатурки на поверхность стен. |
100 м2 |
1 |
32 |
32 |
- |
- |
|
Придание фактуры нанесенному штукатурному слою. |
100 м2 |
1 |
37,5 |
37,5 |
- |
- |
|
Окрашивание поверхности. |
100 м2 |
1 |
15,8 |
15,8 |
7,2 |
7,2 |
|
Перенос материалов. |
1т |
4,1 |
1,5 |
6,15 |
- |
- |
|
Выгрузка материалов. |
1т |
4,1 |
0,85 |
3,5 |
- |
- |
|
Таблица 7.2 – График производства работ по устройству теплоизоляции ТМ «ANSERGLOB»
Наименование процесса |
Единица измерения |
Объем работ |
Трудоемкость, человек/час |
Трудоемкость, человек/смену |
Состав звена |
Продолжительность, дней |
Рабочие смены |
||||||||||||||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
|||||||
Выгрузка материалов |
1т |
4,1 |
3,5 |
0,43 |
4 |
0 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Переноска материалов |
1т |
4,1 |
6,15 |
0,76 |
4 |
0,2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Установка и разборка лесов |
100м2 |
1 |
72,5 |
9 |
4 |
2,25 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Стесывание неровностей и выступов |
100м2 |
1 |
124 |
15,5 |
4 |
15,5 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Очистка стен от пыли |
100м2 |
1 |
12 |
1,5 |
1 |
1,5 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Грунтовка поверхности |
100м2 |
1 |
3 |
0,375 |
1 |
0,375 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Приготовление клеевой смеси |
100кг |
13 |
10,4 |
1,3 |
1 |
1,3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Установка цокольного профиля |
100п.м. |
1 |
27 |
3,37 |
2 |
1,68 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Нанесение клеящего состава на поверхность теплоизоляционных плит |
100м2 |
1 |
30 |
3,75 |
2 |
1,87 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Приклеивание плит утеплителя |
100м2 |
1 |
42 |
5,25 |
2 |
2,625 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Крепление плит утеплителя дюбелями |
100м2 |
1 |
12,6 |
1,57 |
1 |
1,57 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Шлифование плит утеплителя вручную |
100м2 |
1 |
2,4 |
0,3 |
1 |
0,3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Установка перфорированных уголков |
100м |
1 |
13 |
1,625 |
1 |
1,625 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Установка усиливающих элементов из стеклосетки |
100шт. |
1 |
10 |
1,25 |
1 |
1,25 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Устройство армирующего слоя |
100м2 |
1 |
46 |
5,75 |
2 |
2,875 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Нанесение второго армирующего слоя |
100м2 |
1 |
31 |
3,87 |
2 |
1,935 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Герметизация швов |
100п.м. |
1 |
9,1 |
1,13 |
2 |
0,56 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Грунтовка оштукатуренной поверхности |
100м2 |
1 |
3 |
0,375 |
1 |
0,375 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Нанесение защитно-декоративного состава |
100м2 |
1 |
38 |
4,75 |
2 |
2,37 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Придание фактуры нанесенному штукатурному слою |
100м2 |
1 |
37,5 |
4,68 |
2 |
2,34 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Окрашивание поверхности |
100м2 |
1 |
15,8 |
1,97 |
4 |
0,49 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
,11Приложение А.
Схемы устройства отдельных узлов и деталей наружной скрепленной теплоизоляции «ANSERGLOB»

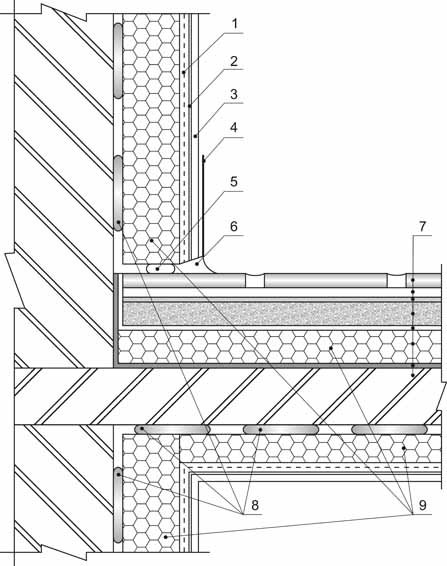

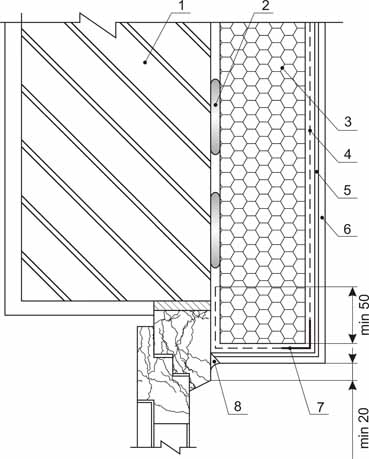

Рисунок А.1 – Примыкание системы утепления к крыльцу: 1- защитный слой армированный стеклосеткой; 2-теплоизоляционный материал; 3- дополнительная сетка над ступенями.

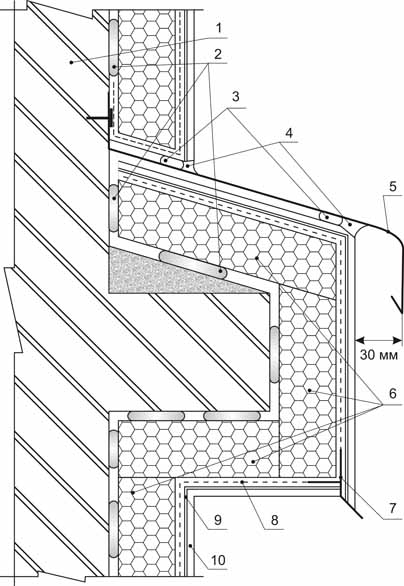

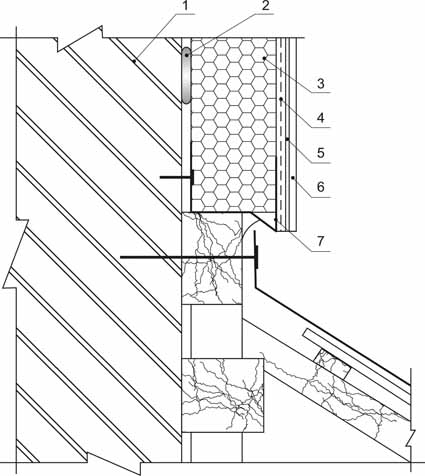

Рисунок А.2 – Примыкание системы утепления к парапету: 1- защитный козырёк из оцинкованной жести; 2 - универсальный силиконовый герметик; 3- угловой профиль с армирующей щелочестойкой стеклосеткой; 4- теплоизоляционная плита; 5- защитный слой «ANSERGLOB BCX 40» армированный щелочестойкой стеклосеткой; 6- слой грунтующей эмульсии «ANSERGLOB EG 62»; 7- защитно-декоративный слой; 8- клеевая смесь для плит утеплителя (при применении пенополистирольных и минераловатных плит –ANSERGLOB BCX 39 или BCX 40; 9- водоизоляционное покрытие.

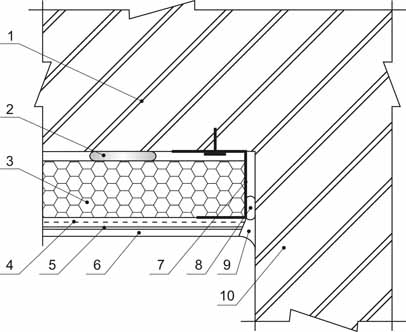

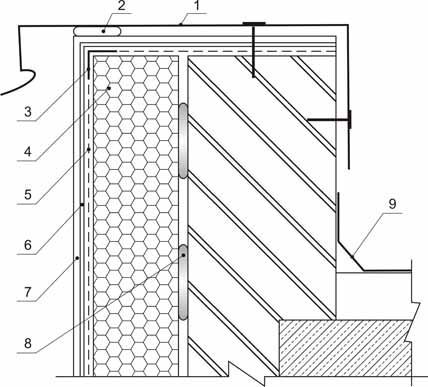

Рисунок А.3 – Примыкание системы утепления к карнизной плите: 1- карнизная плита; 2- универсальный силиконовый герметик; 3- уплотнительная лента; 4- теплоизоляционная плита; 5- защитный слой «ANSERGLOB BCX 40» армированный щелочестойкой стеклосеткой; 6- слой грунтующей эмульсии «ANSERGLOB EG 62»; 7-защитно-декоративный слой; 8-клеевая смесь для плит утеплителя (при применении пенополистирольных и минераловатных плит –ANSERGLOB BCX 39 или BCX 40; 9- водоизоляционное покрытие

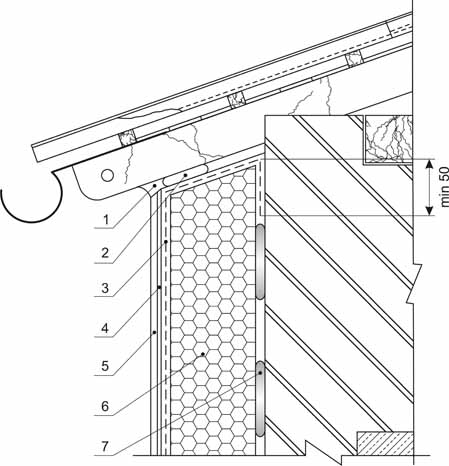

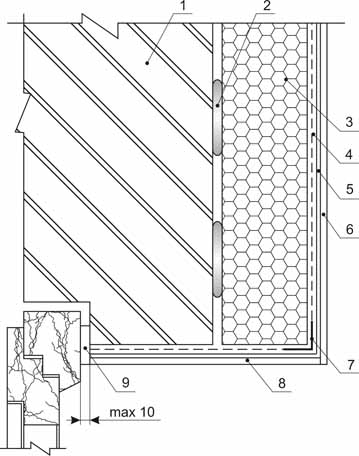

Рисунок А.4 – Примыкание системы утепления к вентилируемой кровле: 1- универсальный силиконовый герметик; 2- уплотнительная лента; 3- теплоизоляционная плита; 4- защитный слой «ANSERGLOB BCX 40» армированный щелочестойкой стеклосеткой; 5- слой грунтующей эмульсии «ANSERGLOB EG 62»; 6- защитно-декоративный слой; 7-клеевая смесь для плит утеплителя (при применении пенополистирольных и минераловатных плит –ANSERGLOB BCX 39 или BCX 40

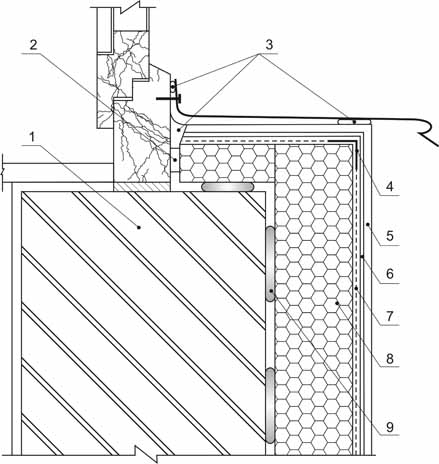

Рисунок А.5 – Примыкание системы утепления к односкатной кровле: 1- основание; 2- клеевая смесь для плит утеплителя (при применении пенополистирольных и минераловатных плит –ANSERGLOB BCX 39 или BCX 40; 3- теплоизоляционная плита; 4- защитный слой «ANSERGLOB BCX 40» армированный щелочестойкой стеклосеткой; 5- слой грунтующей эмульсии «ANSERGLOB EG 62»; 6- защитно-декоративный слой; 7-цокольный профиль

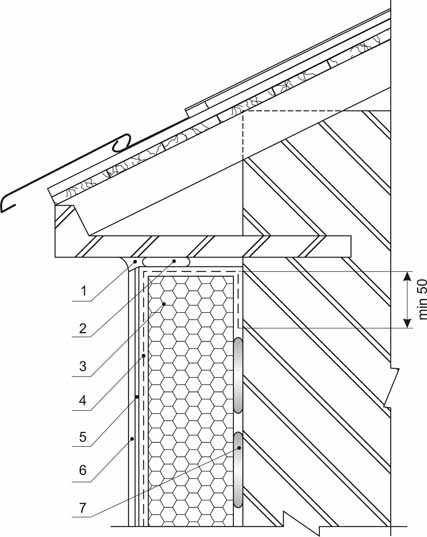

Рисунок А.6 – Примыкание системы утепления к кровле (вариант 1): 1- универсальный силиконовый герметик; 2- уплотнительная лента; 3- теплоизоляционная плита; 4- защитный слой «ANSERGLOB BCX 40» армированный щелочестойкой стеклосеткой; 5- слой грунтующей эмульсии «ANSERGLOB EG 62»; 6- защитно-декоративный слой; 7- клеевая смесь для плит утеплителя (при применении пенополистирольных и минераловатных плит –ANSERGLOB BCX 39 или BCX 40

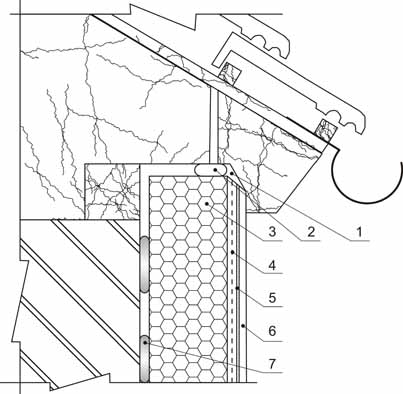

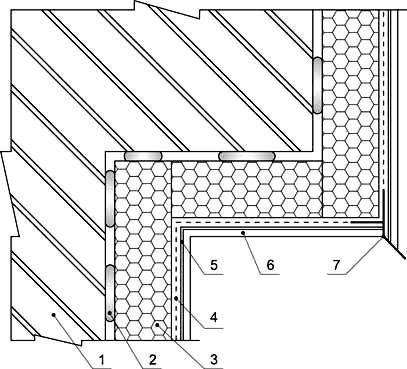

Рисунок А.7 – Примыкание системы утепления к кровле (вариант 2): 1- универсальный силиконовый герметик; 2- уплотнительная лента; 3- защитный слой «ANSERGLOB BCX 40» армированный щелочестойкой стеклосеткой; 4- слой грунтующей эмульсии «ANSERGLOB EG 62»; 5- защитно-декоративный слой; 6- теплоизоляционная плита; 7-клеевая смесь для плит утеплителя (при применении пенополистирольных и минераловатных плит –ANSERGLOB BCX 39 или BCX 40
Рисунок А.8 – Установка системы на выступающих декоративных элементах: 1- основание; 2- клеевая смесь для плит утеплителя (при применении пенополистирольных и минераловатных плит –ANSERGLOB BCX 39 или BCX 40; 3- уплотнительная лента; 4- универсальный силиконовый герметик; 5- отлив; 6- теплоизоляционная плита; 7- угловой элемент с капельником; 8-защитный слой «ANSERGLOB BCX 40» армированный щелочестойкой стеклосеткой; 9-слой грунтующей эмульсии «ANSERGLOB EG 62»; 10- защитно-декоративный слой

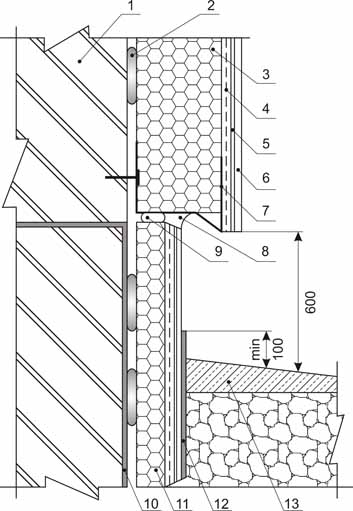

Рисунок А.9 – Примыкание системы к не утепляемому цоколю: 1-основание; 2- клеевая смесь для плит утеплителя (при применении пенополистирольных и минераловатных плит –ANSERGLOB BCX 39 или BCX 40; 3- теплоизоляционная плита; 4- защитный слой «ANSERGLOB BCX 40» армированный щелочестойкой стеклосеткой; 5-слой грунтующей эмульсии «ANSERGLOB EG 62»; 6- защитно-декоративный слой; 7- универсальный силиконовый герметик; 8-цокольный профиль; 9 отмостка.
Рисунок А.10 – Примыкание системы к не утепляемому зданию: 1- утепляемая стеновая конструкция; 2- клеевая смесь для плит утеплителя (при применении пенополистирольных и минераловатных плит –ANSERGLOB BCX 39 или BCX 40; 3- теплоизоляционная плита; 4- защитный слой «ANSERGLOB BCX 40» армированный щелочестойкой стеклосеткой; 5- слой грунтующей эмульсии «ANSERGLOB EG 62»; 6- защитно-декоративный слой; 7- цокольный профиль; 8- уплотнительная лента; 9- силиконовый герметик; 10- не утепляемая конструкция здания.
Рисунок А.11 – Установка углового деформационного элемента: 1- основание; 2- клеевая смесь для плит утеплителя (при применении пенополистирольных и минераловатных плит –ANSERGLOB BCX 39 или BCX 40; 3- теплоизоляционная плита; 4- деформационный профиль; 5- теплоизоляционная заглушка; 6- защитный слой «ANSERGLOB BCX 40» армированный щелочестойкой стеклосеткой; 7- слой грунтующей эмульсии «ANSERGLOB EG 62»; 8- защитно-декоративный слой
Рисунок А.12 – Примыкание системы к цоколю с утеплением ниже уровня земли 1- основание; 2- клеевая смесь для плит утеплителя (при применении пенополистирольных и минераловатных плит –ANSERGLOB BCX 39 или BCX 40; 3- теплоизоляционная плита; 4- защитный слой «ANSERGLOB BCX 40» армированный щелочестойкой стеклосеткой; 5- слой грунтующей эмульсии «ANSERGLOB EG 62»; 6- защитно-декоративный слой; 7- цокольный профиль; 8- универсальный силиконовый герметик; 9- уплотнительная лента; 10 - гидроизоляция на битумной основе; 11- экструдированный пенополистирол; 12- обмазочная гидроизоляция (битумная); 13- отмостка
Рисунок А.13 – Примыкание системы к утепленной балконной плите: 1- защитный слой «ANSERGLOB BCX 40» армированный щелочестойкой стеклосеткой; 2- слой грунтующей эмульсии «ANSERGLOB EG 62»; 3- защитно-декоративный слой; 4- гидрофобизирующая эмульсия «ANSERGLOB ES 66 (Water stop)»; 5- уплотнительная лента; 6- универсальный силиконовый герметик; 7- система облицовки балкона; 8- клеевая смесь для плит утеплителя (при применении пенополистирольных и минераловатных плит –ANSERGLOB BCX 39 или BCX 40; 9 - теплоизоляционная плита.
Рисунок А.14 – Применение углового элемента с капельником на внешнем горизонтальном углу: 1- основание; 3- клеевая смесь для плит утеплителя (при применении пенополистирольных и минераловатных плит –ANSERGLOB BCX 39 или BCX 40; 3- теплоизоляционная плита; 4- защитный слой «ANSERGLOB BCX 40» армированный щелочестойкой стеклосеткой; 5- слой грунтующей эмульсии «ANSERGLOB EG 62»; 6- защитно-декоративный слой; 7- угловой элемент с капельником.
Рисунок А.15 – Примыкание системы утепления к оконному отливу: 1- основание; 2- уплотнительная лента; 3- универсальный силиконовый герметик; 4- угловой профиль с армирующей щелочестойкой стеклосеткой; 5- защитно-декоративный слой; 6- слой грунтующей эмульсии «ANSERGLOB EG 62»; 7- защитный слой «ANSERGLOB BCX 40» армированный щелочестойкой стеклосеткой; 8- теплоизоляционная плита; 9- клеевая смесь для плит утеплителя –ANSERGLOB BCX 39 или BCX 40
Рисунок А.16 – Примыкание системы утепления к оконной раме (без утепления откоса): 1- основание; 2- клеевая смесь для плит утеплителя (при применении пенополистирольных и минераловатных плит –ANSERGLOB BCX 39 или BCX 40; 3- теплоизоляционная плита; 4- защитный слой «ANSERGLOB BCX 40» армированный щелочестойкой стеклосеткой; 5- слой грунтующей эмульсии «ANSERGLOB EG 62»; 6- защитно-декоративный слой; 7- угловой профиль с армирующей щелочестойкой стеклосеткой; 8- шпаклевочная смесь ANSERGLOB ВСТ 25; 9- универсальный силиконовый герметик или специальный примыкающий профиль.
Рисунок А.17 – Примыкание системы утепления к оконной раме: 1- основание; 2- клеевая смесь для плит утеплителя (при применении пенополистирольных и минераловатных плит –ANSERGLOB BCX 39 или BCX 40; 3- теплоизоляционная плита; 4- защитный слой «ANSERGLOB BCX 40» армированный щелочестойкой стеклосеткой; 5- слой грунтующей эмульсии «ANSERGLOB EG 62»; 6- защитно-декоративный слой; 7- угловой профиль с армирующей щелочестойкой стеклосеткой;8-универсальный силиконовый герметик или специальный примыкающий профиль

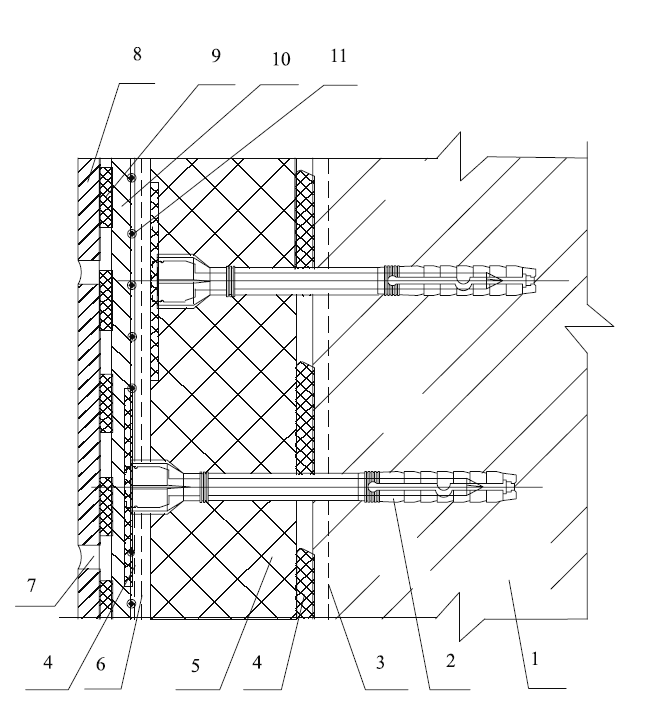

Рисунок А.18 – Устройство облицовки по системе теплоизоляции плиткой толщиной до 10 мм и массой 20-25 кг/м2: 1- несущая стена; 2- дюбелб; 3- грунтовка ANSERGLOB EG 60; 4- клеящая смесь ANSERGLOB ВСХ 39 для приклеивания теплоизоляционных плит и устройства теплоизоляционных плит; 5 - плита теплоизоляционная; 6 - армирующая стеклосетка; 7- затирка для швов ANSERGLOB Fuga; 8- облицовочная плитка; 9- клеящая смесь ANSERGLOB BCX 44 TOTAL; 10- слой клеевой смеси ANSERGLOB ВСХ 40; 11 - металлическая сетка (ячейка 50х20 мм, прут Ø 1,8 мм)
Характер загрязнения |
Способ очистки |
Копоть |
- обработка поверхности скребками (при небольших объемах работ) - промывка растворителем (уайт-спиритом, нефрасом) |
Высолы |
Обработка раствором соляной кислоты с концентрацией до 6% с последующей обработкой 4% раствором соды (Nа2 CO3 или NaOH); затем промывка водой. |
Жировые пятна |
- обработка водными растворами солей или едкого натрия, содержащими поверхностно активные вещества (ПАВ). В качестве солей следует использовать: карбонат натрия Na2CO3; тринатрифосфат (Na3PO4); пирофосфат натрия (Na4P2O7); триполифосфат натрия (Na3PO4 2NaPO3). В качестве ПАВ рекомендуется использовать ОП-7 или ОП-10, представляющие собой продукты оксиэтилирования моно - и диалкилфанолов. Растворы солей и едкого натрия рекомендуется готовить от 4% до 5% концентрации. Количество вводимого в них поверхносно-активного вещества не должно превышать 1%. - обработка органическими растворителями. Для обезжиривания рекомендуется применить: трихлорэтилен (CHCl=CCl2), перхлорэтилен (CCl2=CCl2), уайт-спирит. При обработке мокрых или влажных поверхностей в хлорированные углеводы рекомендуется вводить аммиак, триэталомин или уротлопин. - обработка эмульсионными составами, включающими в себя: органические растворители, ПАВ и воду. - очистку от пятен невысыхающих масел проводят при помощи жирной глины. |
Пятна битума |
- обработка поверхности скребками (при небольших объемах работ); - промывка растворителем (уайт-спиритом, нефрасом); |
Пятна водных и неводных красок |
- обработка поверхности скребками (при небольших объемах работ); - обработка поверхности пескоструйным аппаратом (при больших объемах); - обработка органическими и неорганическими смывками с последующей очисткой поверхности механическим способом. Из щелочных составов рекомендуется использовать гидроксиды щелочных металлов, растворенные в воде, в которые добавляют ускоритель. В качестве ускорителя добавляют трипропиленгликоль или его смесь с монофениловым эфиром этиленгликоля. Содержание ускорителя в смеси должно быть от 1% до 10%. |
Ржавчина |
Нанесение на поверхность составов содержащих неорганическую кислоту (HCl, H2SO4), поверхносно-активное вещество катионного или неионогенного типа (катаин. А или катаин. К, синтаенол ДС-10, ОП-7, трепел. Последующая обработка составами, которые содержат едкий натр, бихромат калия (K2Cr2O7) трепел. |
Избыточная влажность поверхности после ее очистки |
- естественная сушка при температуре +20оС; - обдув теплым воздухом из калорифера. |
Грязь и пыль |
- обдувание сжатым воздухом - пескоструйная обработка - промывка раствором соды - промывка водой с введением ПАВ |
Следы очищающих составов |
- механическая обработка (удаление с поверхности следов глины) - промывка водой - обдувание сжатым воздухом |
ПРИЛОЖЕНИЕ Б. Способы подготовки основания (ДБН В.2.6-22-2001)
ПРИЛОЖЕНИЕ В. Требования к дополнительным материалам системы утепления
Технические требования к плитам утеплителей
Название показателя |
Величина показателя для плит на |
|
органической основе |
минеральной основе |
|
Плотность, кг./м2 |
15-25 |
50-85 |
Теплопроводность при 25°C, Вт/мК, не более |
0,039 |
0,047 |
Граница прочности на сжатие при 10% деформации МПа, не менее |
0,1 |
0,03 |
Граница прочности при растягивании в направлении толщины плиты, МПа, не менее |
0,1 |
0,016 |
Паропроницаемость, мг/м год Па, не менее |
0,05 |
0,08 |
Отклонение размеров плиты, мм./м по длине по ширине по толщине |
±2 ±2 ±1 |
±3 ±2 ±2 |
Разница длин диагоналей, мм. не больше |
4 |
5 |
Технические требования к стеклосетке
Наименование показателя |
Нормативное значение |
Масса 1м2, г для цоколей для стен |
250-350 150-250 |
Толщина нити, мм. |
0,315-0,9 |
Разрывная нагрузка в исходном состоянии, Н/5см, не менее (в обоих направлениях) |
1500 |
Разрывная нагрузка за методом ускоренного тестирования, Н/5см |
Уменьшение разрывной нагрузки не более чем на 30% |
Разрывная нагрузка после 28 дней выдерживания в 5% растворе NAOH при температуре +(18-30)°С, Н/5см |
Уменьшение разрывной нагрузки не более чем на 50% |
ПРИМЕЧАНИЕ: Стеклосетка обязательно должна быть плетеной.
Основные требования к дюбелям для крепления утеплителя
Вид дюбеля |
Материал ограждающей конструкции |
Глубина анкеровки, мм |
Длина дюбеля, мм. |
Диаметр, мм. |
Допустимое усилие вырывания, кН |
|
дюбеля |
шляпки |
|||||
Винтовой с обычной распорной зоной и забивной |
Массивный материал (бетон, кирпич и камни, керамические плотные; кирпич и камни силикатные плотные; трехслойные панели при толщине внешнего бетонного слоя не меньше 40мм) |
50 |
100-200 |
8; 10 |
60 |
0,5
0,25 |
Винтовой с продленной распорной зоной |
Полый кирпич, камни, легкий бетон |
90 |
120-240 |
8; 10 |
60 |
0,2 |
Винтовой для ячеистых материалов |
Пенобетон, газобетон плотностью больше 600 кг/м3 |
120 |
150-300 |
8 |
60 |
0,2 |
ПРИМЕЧАНИЕ: дюбеля должны иметь антикоррозийное покрытие, стойкое к влияниям от применяемых материалов системы.
