Содержание

с.

1 ИСХОДНЫЕ ДАННЫЕ………………………………………………………...4

2 определение объёмов монтажных работ…………………………… 5

3 ВЫБОР МЕТОДА МОНТАЖА КОНСТРУКЦИЙ……….……………………. 6

4 ВЫБОРМОНТАЖНОГО КРАНА И ЗАХВАТНЫХ ПРИСПОСОБЛЕНИЙ…... 7

4.1 Выбор грузозахватных приспособлений……………………………… 7

4.2 Определение рабочих параметров и выбор крана……………………. 7

5 РАЗРАБОТКА ТЕХНОЛОГИЧЕСКОЙ СХЕМЫ ВЫПОЛНЕНИЯ МОНТАЖНЫХ РАБОТ……………………………………………………………………………………12 ОСНОВНЫЕ УКАЗАНИЯ ПО ТЕХНОЛОГИИ ВЫПОЛНЕНИЯ МОНТАЖНЫХ РАБОТ…………………………………………………………………………………. 13

6.1 Монтаж колонн………………………………………………………… 13

6.2 Монтаж подкрановых балок……………………………………………… 15

6.3 Монтаж элементов покрытия……………………………………………………17

7 ОПРЕДЕЛЕНИЕ ТРУДОЁМКОСТИ. СОСТАВЛЕНИЕ ГРАФИКА ПРОИЗВОДСТВА РАБОТ……………………………………………………………………………………25

8 ВЫБОР ТРАНСПОРТНЫХ СРЕДСТВ ДЛЯ ДОСТАВКИ КОНСТРУКЦИЙ……….. 27

9 ПОТРЕБНОСТЬ В МАТЕРИАЛЬНЫХ РЕСУРСАХ И РАБОЧИХ КАДРАХ………. 30

10 УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ……………………………………. 35

Литература…………………………………………………………………… 37

1 Исходные данные

1. Согласно заданию на проектирование, требуется произвести монтаж каркаса одноэтажного промышленного здания.

2. Согласно заданию на проектирование возводимое здание имеет 3 пролета. Размеры пролетов – 12 метров. Количество температурных блоков – 3 (1 блок = 60 м). Шаг крайних и средних колонн 12 м. Общие размеры сооружения, согласно данным 36×180 м

Характеристика элементов каркаса:

- отметка верха колонн – 16.2 м;

- масса крайних колонн – 19.7 т;

- масса средних колонн – 24.0 т;

- подкрановые балки пролётом 12 м массой 10.7 м;

- пролёты перекрыты балками покрытия массой 4.7 т;

- плиты покрытия имеют размеры в плане 3х12 м и массу 14.8 т.

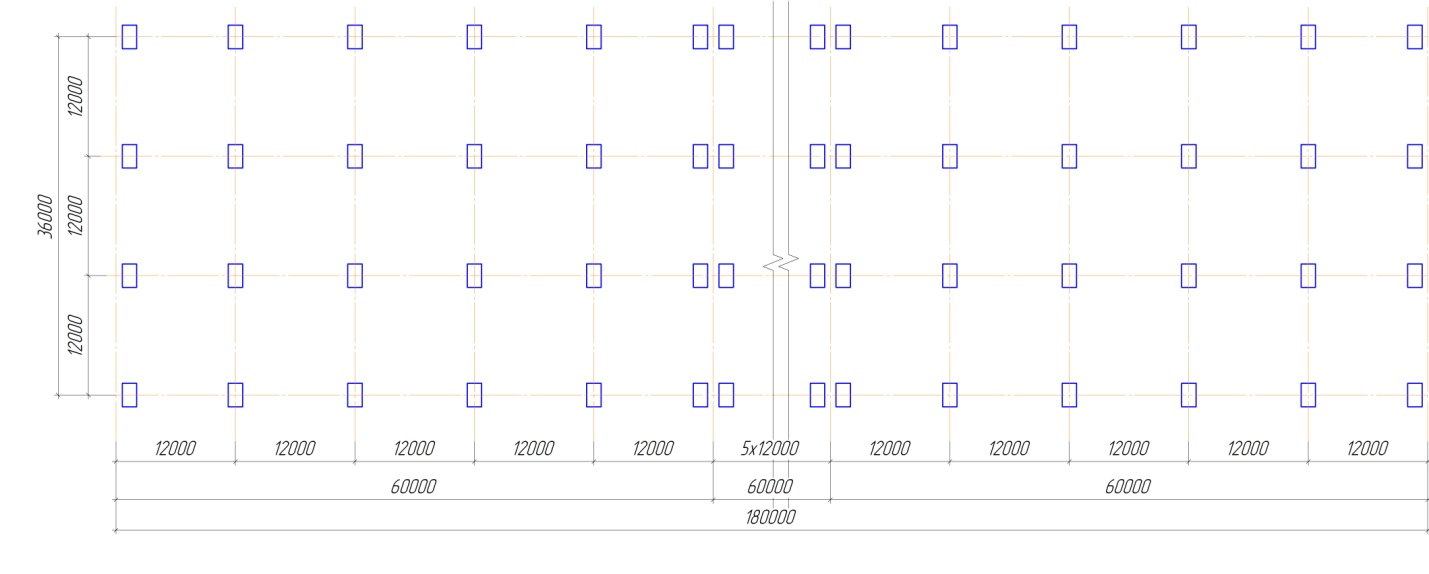

Рисунок 1 – План здания

2 Определение объёмов монтажных работ

Перед определением объёмов монтажных работ составляется спецификация сборных железобетонных конструкций, необходимых на всё здание. Спецификация сборных элементов приведена в таблице 1. Объём монтажных работ приведён в таблице 2.

Таблица 1 – Спецификация сборных элементов

Наименование конструкции	Характеристика конструкции								Потребность на здание
	Размеры, мм			Масса, т		Объём, м3		Кол-во, шт		Масса, т		Объём, м3
	длина	ширина	высота
Колонна: К1 К2	17550 17550	-	-		19.7 24		7.88 9.6		36 36		709.2 864		283.68 345.60
Подкрановая балка	12000	650	1400		10.7		4.28		60		642		256.80
Балка покрытия	12000	270	1390		4.7		1.88		54		253.80		101.52
Плита покрытия	12000	3000	450		14.8		5.92		180		2664		1065.60

Таблица 2 – ведомость объёмов работ

Наименование работ	Единицы измерения	Количество
1. Монтаж колонн: а) крайние колонны К1; б) средние колонны К2.	шт. шт.	36 36
2. Бетонирование стыков колонн в стакан фундаментов	шт.	72
3. Монтаж подкрановых балок	шт.	60
4. Монтаж балок покрытия	шт.	54
5. Монтаж плит покрытия	шт.	180
6. Электросварка закладных деталей	10 м	30
7. Заливка швов плит покрытия	100 м	27
