Вариант № 15

1.Необходимо произвести сварку стыкового соединения двух пластин (Сталь Х23Н18)длинной 500мм и толщиной 12мм в нижнемположении.

Дайте характеристику стали, составьте последовательность технологических операций сборки и сварки с расчетом режимов сварки. Укажите необходимое оборудование и инструмент.

Изобразите схематически конструктивные элементы разделки кромок, расположение прихваток, последовательность наложения сварочногошва.

2.Произведите сравнительный анализ конструктивных и технологическихсвойств резаков, представленных на рисунках.

3.Расскажите о правилах эксплуатации газовых редукторов.

Вариант № 16

1. 1.Необходимо произвести сварку стыка труб (сталь 08Х20Н9Г7Е)диаметром 50 мм и толщиной стенки3мм в неповоротном положении.

Дайте характеристику стали, составьте последовательность технологических операций сборки и сварки с расчетом режимов сварки. Укажите необходимое оборудование и инструмент.

Изобразите схематическиконструктивные элементы разделки кромок, расположение прихваток, последовательность наложения сварочногошва.

2.Произведите сравнительный анализ конструктивных и технологических свойств газовых рукавов изображенных на рисунке.

3.Расскажите, какие требования предъявляются к рабочему месту газосварщика.

Вариант № 17

1.Необходимо произвести сварку углового соединения двух пластин (12Х) размером 800х300х6мм. Дайте характеристику стали, составьте последовательность технологических операций сборки и сварки с расчетом режимов сварки. Укажите необходимое оборудование и инструмент

Изобразите схематически конструктивные элементы разделки кромок, расположение прихваток, последовательность наложения сварочногошва.

2.Произведите сравнительный анализ структуры зон термическоговлияния 3 и 4.

3.Перечислите обязанностиэлектросварщика перед началом работы.

Вариант № 18

1.Необходимо произвести сварку стыка труб (сталь 12Х)диаметром 315 мм и толщиной стенки8мм в неповоротном положении в зимнее время года.

Дайте характеристику стали, составьте последовательность технологических операций сборки и сварки с расчетом режимов сварки. Укажите необходимое оборудование и инструмент.

Изобразите схематически конструктивные элементы разделки кромок, расположение прихваток, последовательность наложения сварочногошва.

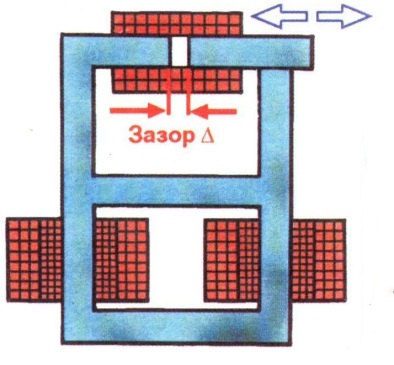

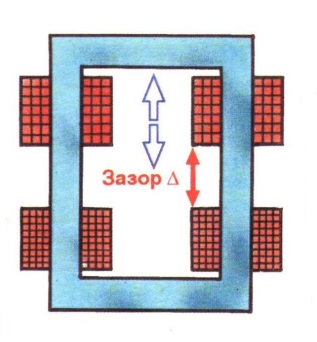

2.Сделайте сравнительный анализ способов регулирования силысварочного тока в источниках питания, схемы которыхпредставлены на рисунках.Укажите их преимущества и недостатки

333333333333

3.Перечислите обязанности электрогазосварщика по окончании работы

Вариант № 19

1.Необходимо произвести сваркупластин (Сталь 06Х13) размером 300х80х5 мм в тавр ввертикальном положении.

Дайте характеристику стали, составьте последовательность технологических операций сборки и сварки с расчетом режимов сварки. Укажите необходимое оборудование и инструмент.

Изобразите схематически конструктивные элементы разделки кромок, расположение прихваток, последовательность наложения сварочногошва.

2.Произведите сравнительный анализ приведенных на рисунке ВАХ

3.Расскажите в каких случаях может произойти отравление газосварщика при выполнении работ и какие правила необходимо соблюдать, чтобы этого не произошло.
