Випробування на розтяг (статичне випробування)

Цим випробуванням визначають показники пружності, міцності, пластичності. Для цього виготовляють стандартні зразки найчастіше круглого перетину, закріплюють їх в захватах розривної машини і поступово розтягують, плавно збільшуючи навантаження. Спеціальний прилад машини записує діаграму розтягу – графік залежності деформації (абсолютного видовження зразку Δl) від прикладеного зусилля Р.

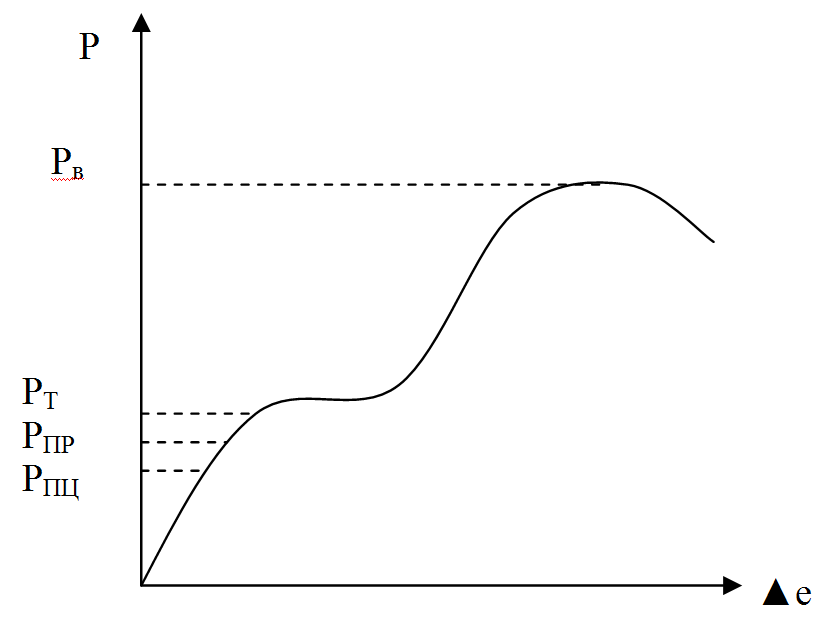

	Рисунок 2.11. Діаграма розтягу стального зразку.

На ділянці до точки Р_пц залежність пропорційна.

Р_пц – навантаження, при якому з’являється відхилення від пропорційної залежності.

Р_пр – навантаження, при якому пружні деформації заміняються на пластичні (необоротні).

Р_т – навантаження, при якому без збільшення зусиль продовжується деформація зразку.

Р_0,2 – навантаження, при якому зразок має залишкове видовження 0,2 % початкової довжини.

Р_0,05 – навантаження, при якому зразок має залишкове видовження 0,05 % початкової довжини.

Р_в – максимальне навантаження, яке може витримати зразок, не руйнуючись.

Модуль пружності Е – коефіцієнт пропорційності на ділянці до точки Р_пц.

Межа пружності умовна: , Н/мм²

F₀ – початкова площа перерізу зразка, мм².

Межа пружності розрахункова: , Н/мм²

Межа текучості умовна: , Н/мм²

Межа текучості фізична (її мають не всі метали): , Н/мм²

Межа міцності на розтяг: , кг с/мм² або МПа

Відносне видовження: , %

l₁ – довжина зразка після розриву, мм;

l₀ – початкова довжина зразка, мм.

Відносне звуження: , %

F₀ – початкова площа поперечного перерізу зразка, мм²;

F₁ – площа в місці розриву, мм².

Випробування на удар (динамічне випробування)

При такому випробуванні визначають ударну в’язкість.

Стандартний зразок з надрізом посередині руйнують одним ударом маятникового копра.

Ударна в’язкість – робота удару А (Дж), витрачена на руйнування зразка, віднесена до площі поперечного перерізу в місці надрізу F₀ (м²):

, Дж/м²

В залежності від виду надрізу (U-, V-подібний або тріщина) ударну в’язкість позначають відповідно KCU, KCV, KCT. Таке випробування застосовують для металу деталей, що працюють при ударних навантаженнях.

Контрольні питання:

1. Що таке макроаналіз?

2. Що таке мікроаналіз?

3. Як здійснюється рентгеноструктурний аналіз?

4. Як здійснюється термічний аналіз?

5. Як здійснюється магнітна дефектоскопія

6. Як здійснюється ультразвукова дефектоскопія?

7. На чому заснований люмінесцентний метод ?

8. Що таке міцність? Які показники міцності ви знаєте?

9. Що таке пружність? Які показники пружності ви знаєте?

10. Що таке пластичність? Які показники пластичності ви знаєте?

11. Що таке твердість? Які показники твердості ви знаєте?

12. Що таке в’язкість? Які показники в’язкості ви знаєте?

13. Що таке втомленість?

15. Як здійснюють випробування на твердість по Бринеллю?

16. Як здійснюють випробування на твердість по Роквеллу?

17. Як здійснюють випробування на твердість по Віккерсу?

18. Що визначають випробуванням на розтяг?

19. Що визначають випробуванням на удар?

20. Що характеризує ударна в’язкість?
