Тема 9.5. Штампування план

1. Суть гарячого об’ємного штампування.***

2. Інструмент і обладнання для штампування.**

3. Типи штампів, їх особливості.***

4. Сутність листового штампування.**

Штампування – обробка тиском, при якій метал заготовки пластично деформується в стальних формах – штампах. В порівнянні з куванням:

• продуктивність більша;

• заготовки якісніше (вище чистота поверхні);

• заготовки мають більш точні розміри;

• потрібні менш кваліфіковані робітники;

• вартість штампів висока.

Застосовують штампування в крупносерійному і масовому виробництві.

Штампування буває:

1. гаряче і холодне;

2. об’ємне і листове.

Інструмент – штампи. Їх виготовляють з інструментальних легованих сталей. Складаються з 2-х частин – рухомої і нерухомої, порожнина штампу відповідає формі заготовки. Бувають штампи відкриті і закриті.

Відкриті штампи мають щілину між частинами штампу, в яку витісняється зайвий метал (облой), сприяючи кращому заповненню порожнини штампу; потім облой відрізають.

Закриті штампи щілини не мають, облой не утворюється; економиться метал, поковки мають кращі механічні властивості.

Обладнання для штампування: молоти, преси, горизонтально-кувальні машини.

Об’ємне штампування дозволяє деформувати заготовку одночасно по всьому об’єму. Заготовка формується в порожнинах штампу. Можна виготовляти дуже складні вироби.

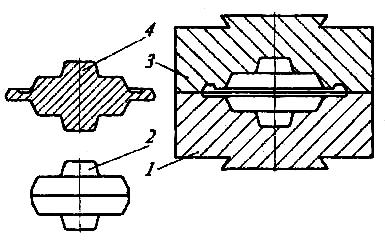

Рисунок 9.7. Схема об'ємного штампування:

1 - нижня частина штампа; 2 - поковка; 3 - верхня частина штампа;

4 - поковка з невідокремленим облоєм

Листове штампування – процес одержання виробів або заготовок із листового матеріалу. Метод високопродуктивний, дає деталі з точними розмірами і малими припусками на механічну обробку – деталі автомобілів, літаків, вагонів та ін.
