Классификация систем

Водяные отопительные системы классифицируются по различным признакам.

По расположению базовых элементов системы делятся на:

-центральные

-местные.

Местные основаны на работе автономных котельных. Центральные используют единый тепловой центр (ТЭЦ, котельная) для отопления многих зданий.

В качестве теплоносителя в водяных системах может использоваться не только вода, но и незамерзающие жидкости (антифризы – смеси пропиленгликоля, этиленгликоля или глицерина с водой). По температуре теплоносителя все системы можно разделить на низкотемпературные (вода нагревается до 70°C, не более), среднетемпературные (70-100°C) и высокотемпературные (более 100°C). Максимальная температура носителя составляет 150°C.

По характеру движения теплоносителя системы отопления делятся на:

-гравитационные

-насосные.

Естественная (или гравитационная) циркуляция применяется достаточно редко - в первую очередь в зданиях, где недопустимы шум и вибрация. Монтаж такой системы предполагает обязательную установку расширительного бака, который располагается в верхней части здания. Использование конструкций с естественной циркуляцией в значительной степени ограничивает планировочные возможности.

Централизованные насосные (с принудительной регуляцией) системы – на сегодняшний день самая популярная форма водяного отопления. Теплоноситель перемещается не за счет циркуляционного давления, а за счет движения, создаваемого насосами. При этом насос не обязательно находится в самом здании, он может быть расположен в пункте централизованного теплоснабжения.

По способу подключения к наружным сетям системы делятся на три вида:

• Независимые (закрытые). Котлы заменены на водяные теплообменники, в системах используется высокое давление или особый циркуляционный насос. Подобные системы позволяют на некоторое время сохранять циркуляцию в случае внешних аварий.

• Зависимые (открытые). В них используется смешивание воды из подающей и отводящей линий. Для этого используется насос или водостуйный элеватор. В первом случае также возможно сохранение циркуляции теплоносителя во время аварий.

• Прямоточные – самые простые системы, используемые при отоплении нескольких соседних зданий одной небольшой котельной. Недостатком таких решений является невозможность качественного местного регулирования и прямая зависимость режима отопления от температуры носителя в подающем канале.

По способу доставки теплоносителя к радиаторам отопления системы делятся на одно- и двухтрубные. Однотрубная схема – это последовательное прохождение воды по всей сети. Следствием является потеря тепла по мере удаления от источника и невозможность создания равномерной температуры во всех комнатах и квартирах.

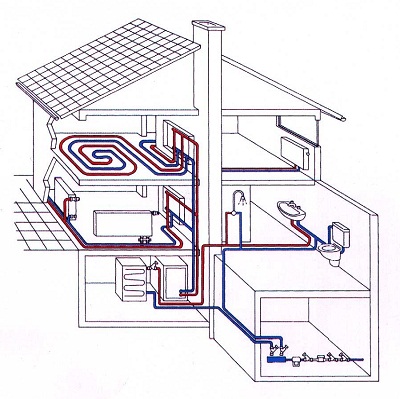

Рис. Двухтрубная система отопления

Однотрубные системы отопления дешевле и устойчивее гидравлически (при низких температурах). Их недостаток – невозможность индивидуального регулирования теплоотдачи. Однотрубные системы стали использоваться в строительстве уже с 1940-х годов, по этой причине ими оборудовано большинство зданий в нашей стране. Даже сегодня такие системы могут применяться в тех общественных зданиях, где не требуется раздельного учета и регулирования теплоснабжения.

Двухтрубная система предполагает создание единой магистрали, подающей тепло к каждому отдельному помещению. Как правило, подающий и обратный стояки устанавливаются в лестничных клетках домов. Для учета теплоснабжения могут применяться или поквартирные счетчики, или поквартирно-домовая система (общий счетчик на дом и локальные водомеры горячей воды). В многоэтажных домах с двухтрубной поквартирной схемой отопления можно регулировать тепловой режим в каждой квартире, не нанося «ущерба» соседям. Следует отметить, что за счет того, что в двухтрубных системах используются малые рабочие давления, для отопления можно использовать недорогие тонкостенные радиаторы.
