2.5 Обмеры высот

При обмере высот на фасадах и внутри помещений начинают с проведения горизонтальной «нулевой» линии, или линии горизонта, от которой и ведётся измерение. При менее точных обмерах, когда не задаются целью фиксировать все неровности кладки и появившиеся деформации, за нулевую линию можно принять какое-либо из горизонтальных членений фасада, например, верхнюю линию цоколя.

а) б)

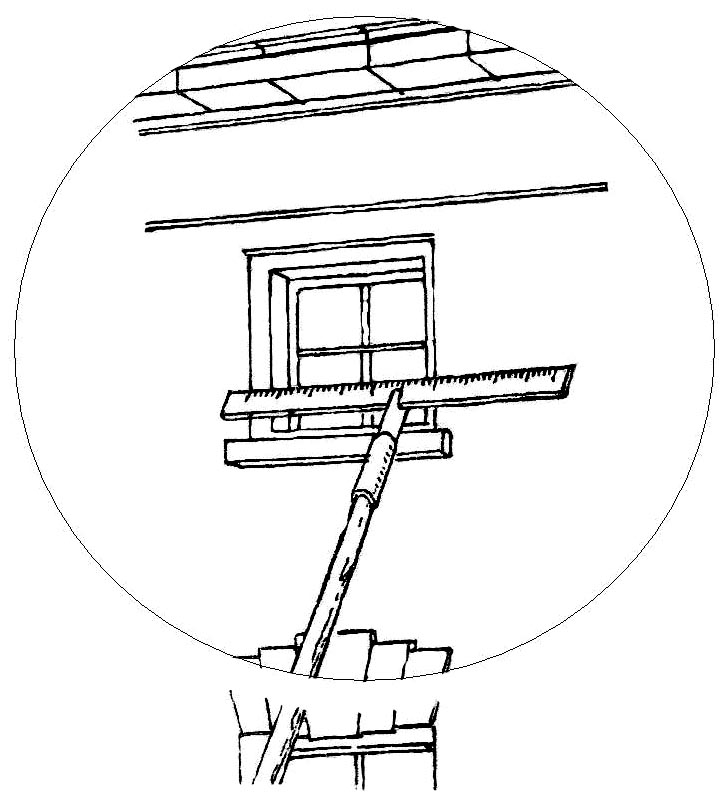

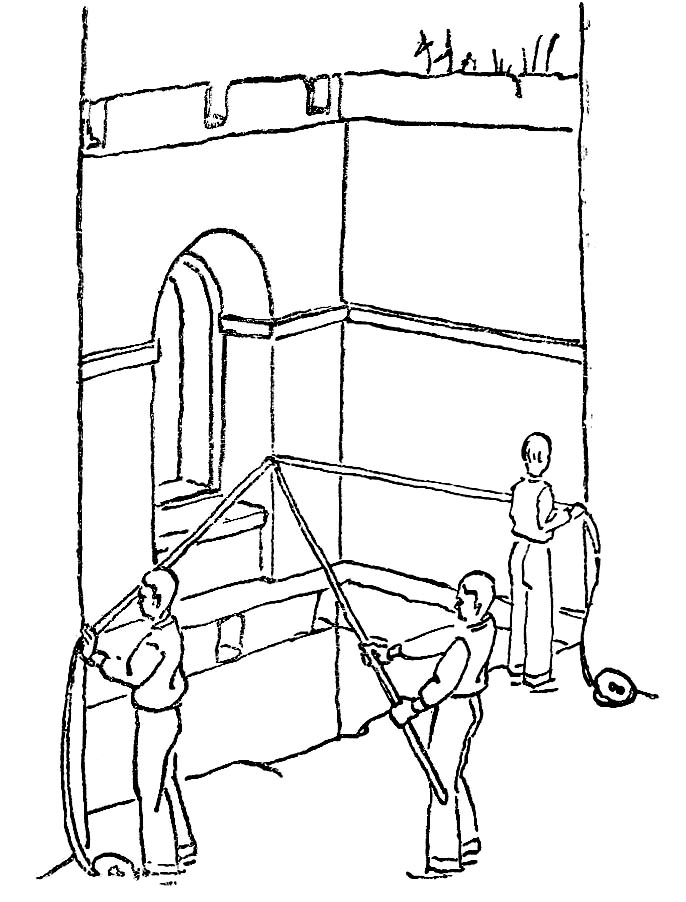

Рисунок 2.8 – Выполнение обмеров с помощью длинного шеста и поперечной планки: а) измерение ширины высоко расположенного проёма; б) обмер недоступной части плана помещения.

Для проведения горизонтальной линии при­меняется обыкновенный уровень с воздуш­ным пузырьком, либо водяной уровень – прозрачная трубка с водой. Линия (либо ряд точек) наносится по периметру стен и проводится по ребру рейки или по туго натяну­тому шнурку мелом, карандашом или углём (рис. 2.9 а). Если здание находится на сложном рельефе, то проводят несколько горизонтов (рис. 2.9 б).

а )

б)

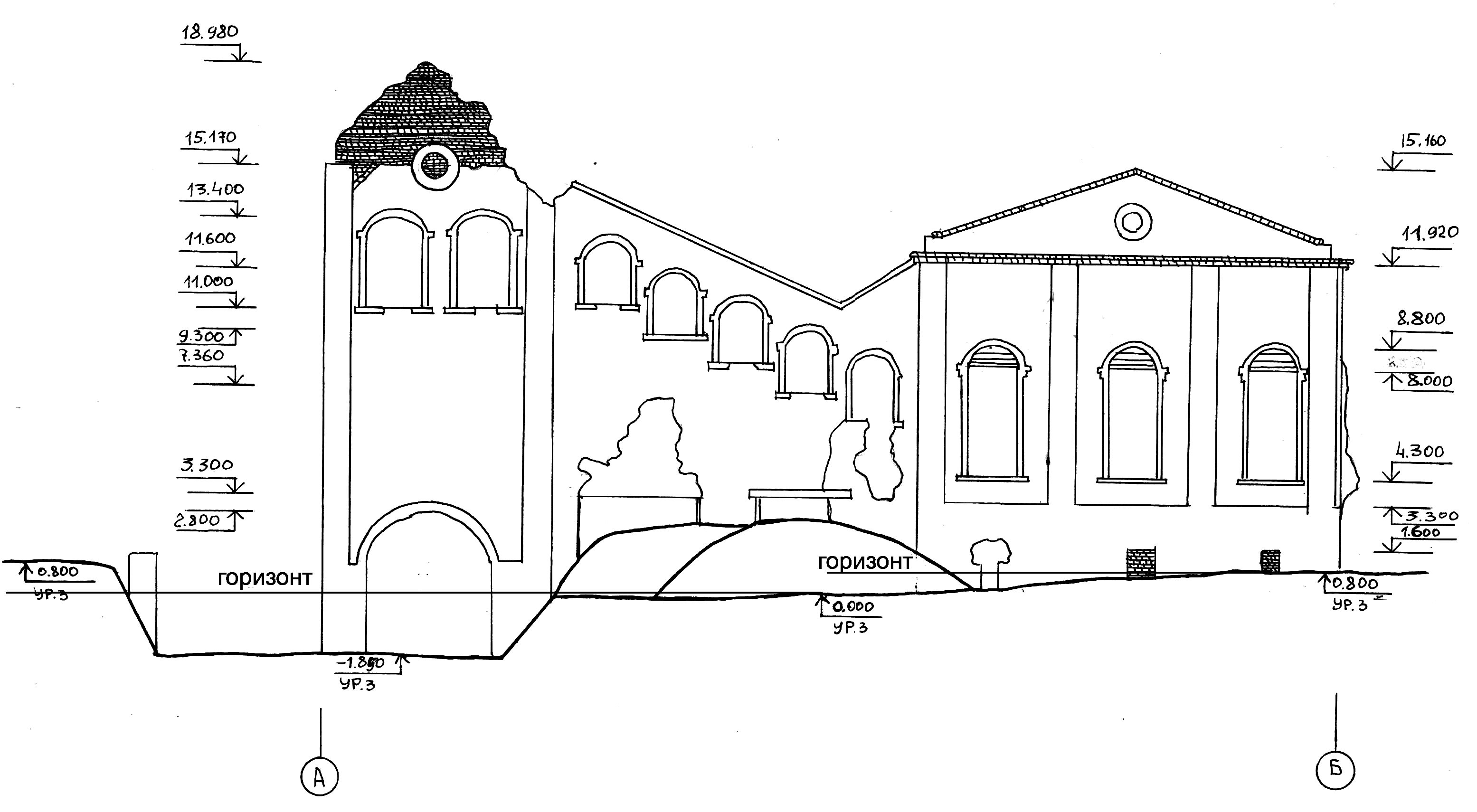

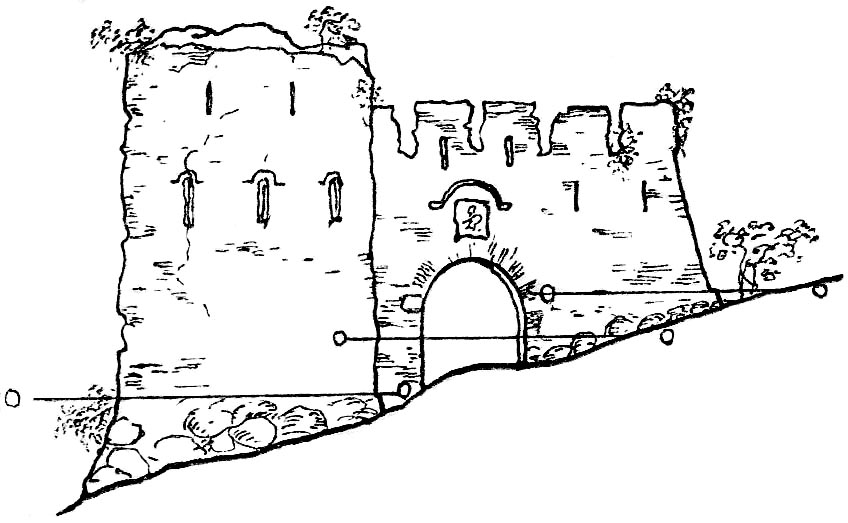

Рисунок 2.9 – Расположение горизонтальных «нулевых» линий: а) на простом рельефе; б) на сложном рельефе.

При измерениях больших высот применяется шест, к концу которого прикрепляется конец рулетки (смотри также п. 2.3). Так же точно шестом можно изме­рять и расстояния до разных рельефных деталей вроде междуэтажных поясков, оконных наличников и т.п.

Кривые, выпуклые и вогнутые линии изме­ряются засечками из двух точек, как и в планах, или по координатам. При измерении кри­вых засечками от двух точек лучше всего брать эти точки на нулевой линии или намечать эти точки возле кривой (например, возле пят арки или свода) и связывать их с нулевой линией дополнительными промерами (рис. 2.10 а). При измерении кривых по координатам за ось X принимается нулевая линия, а за ось Y – вертикальные замеры, которые для точности выполняются отвесом (рис. 2.10 б).

а) б)

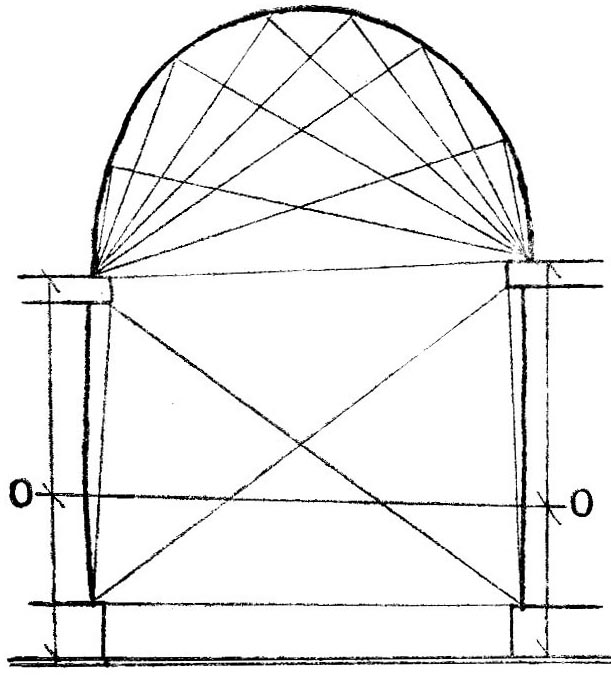

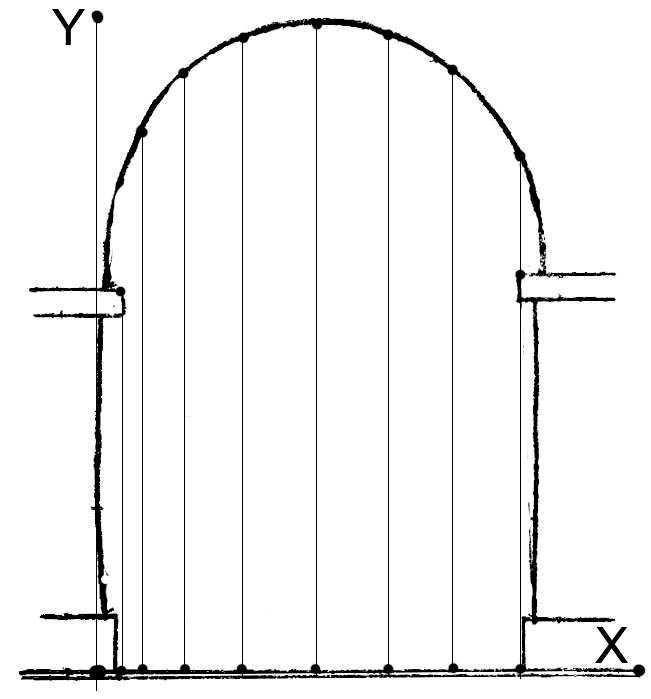

Рисунок 2.10 – Обмер кривых: а) засечками от двух точек; б) по координатам.

Арки окон или фронтоны можно обмерять и с земли по координатам или засечками, прикрепляя конец рулетки к поперечной планке длинного шеста (рис. 2.11 а). Арки, имеющие двойную кривизну, – в плане и фасаде, мож­но измерять только по координатам: опускаются вертикальные замеры до пола, точками отмечается на нём кривая и замеряется (рис. 2.11 б).

Если в верхней части здания отсутствует сильно выступающий карниз или свес кровли, положение этих деталей можно зафиксировать, опуская конец рулетки сверху, и измеряя таким образом расстояния до них от какой-нибудь вepxней а) б)

Рисунок 2.11 – Обмеры арок: а) при помощи длинного шеста с поперечной планкой; б) замер арки двоякой кривизны по координатам.

горизонтальной линии (рис. 2.12 а).

При обмере колонн желательно использовать метод координат с применением отвеса, который вначале закрепляют с одной стороны колонны, а затем с другой. Так можно выявить энтазис колонны (рис. 2.12 б).

а) б)

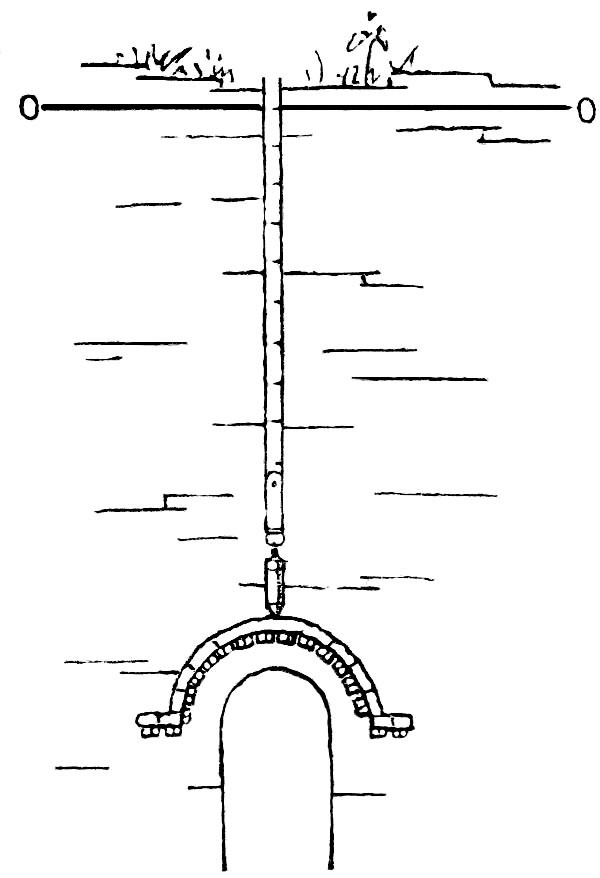

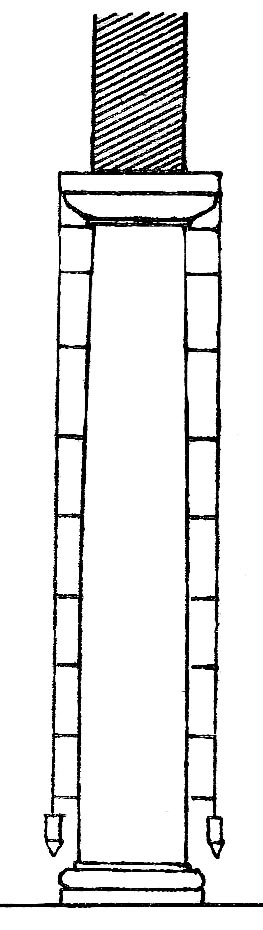

Рисунок 2.12 – Обмеры высот: а) сверху при помощи отвеса; б) обмер колонны.

В кирпичных зданиях с обнажен­ной, не покрытой штукатуркой поверхностью, определять высоты можно по рядам кладки. Для этого внизу замеряют в нескольких местах определенное число рядов кирпича с одинаковым числом швов (10, 20 и т.п.) и на основании этих замеров выводят среднюю величину высоты одного ряда со швом, которой и пользуются как единицей измерения для верхних частей зда­ния, подсчитывая число рядов в них в натуре или на фотографиях. Этот способ дает довольно хорошие резуль­таты при обмерах зданий, где вся обработка фасадов выполнена в кирпиче: высоты и ширины отдельных эле­ментов равны 1, 1/2, 1/4 кирпича и т.д. Для точных обмеров этот способ не пригоден.

В процессе проведения обмеров высот следует проявлять инициативу и изобретательность. Например, если невозможно провести замеры в труднодоступных точках (вершина купола, шпиль, скульптура на кры­ше и т.п.), тогда можно определить необходимые размеры при помощи геометрических построений и расчетов, выполнения масштабных фотографий и т.д. (рис. 2.13).

Особенно большие высоты, недоступные для непосредственного измерения, можно измерять при помощи угломерного инструмента с вертикальным кругом, например, теодолитом (это удобно в ДонНАСА во время геодезической практики студентов 3 курса).

а) б)

в) г)

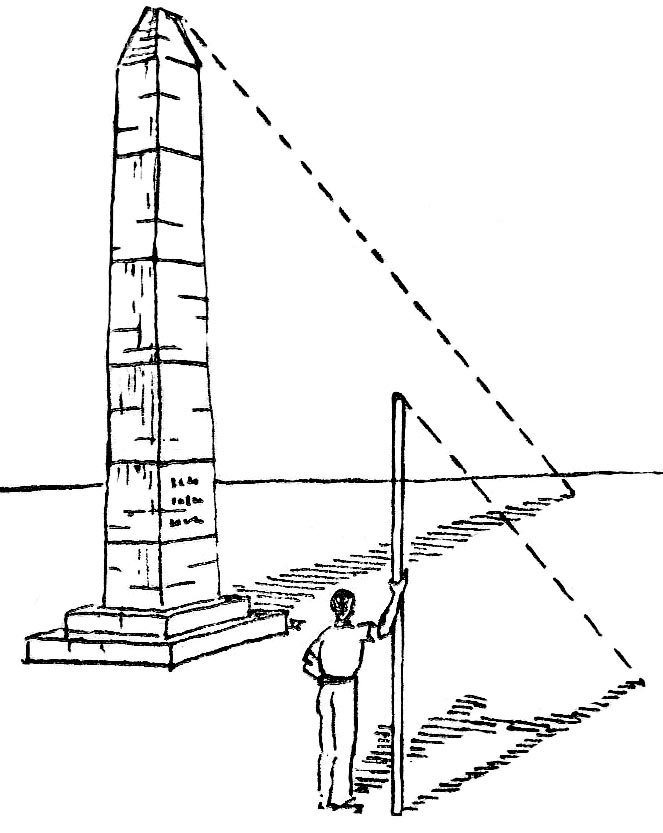

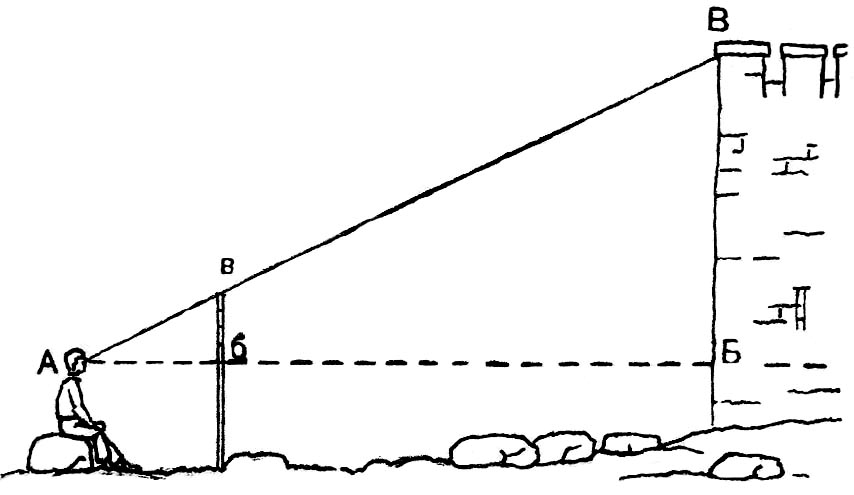

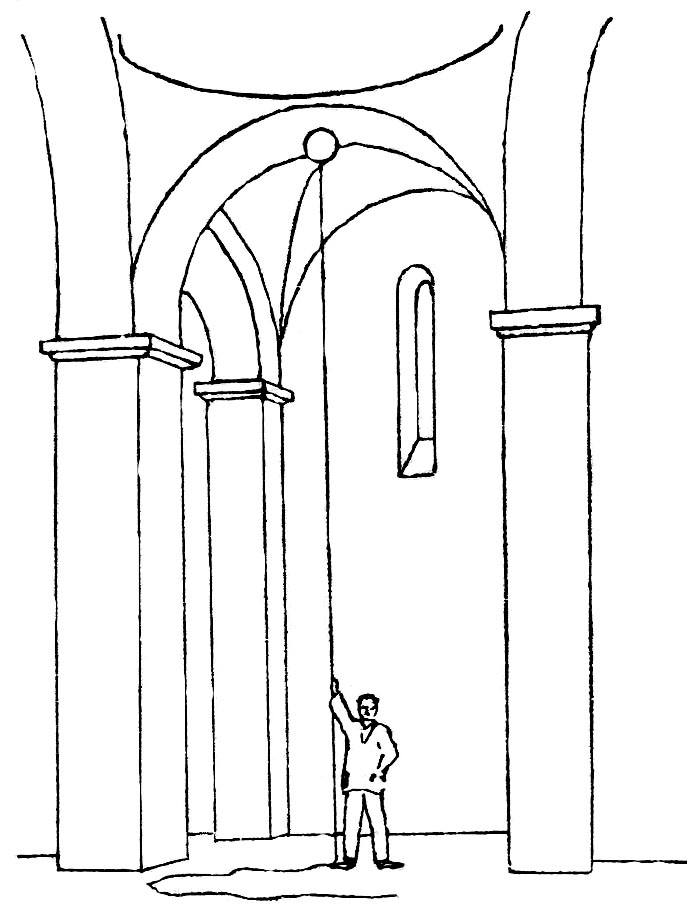

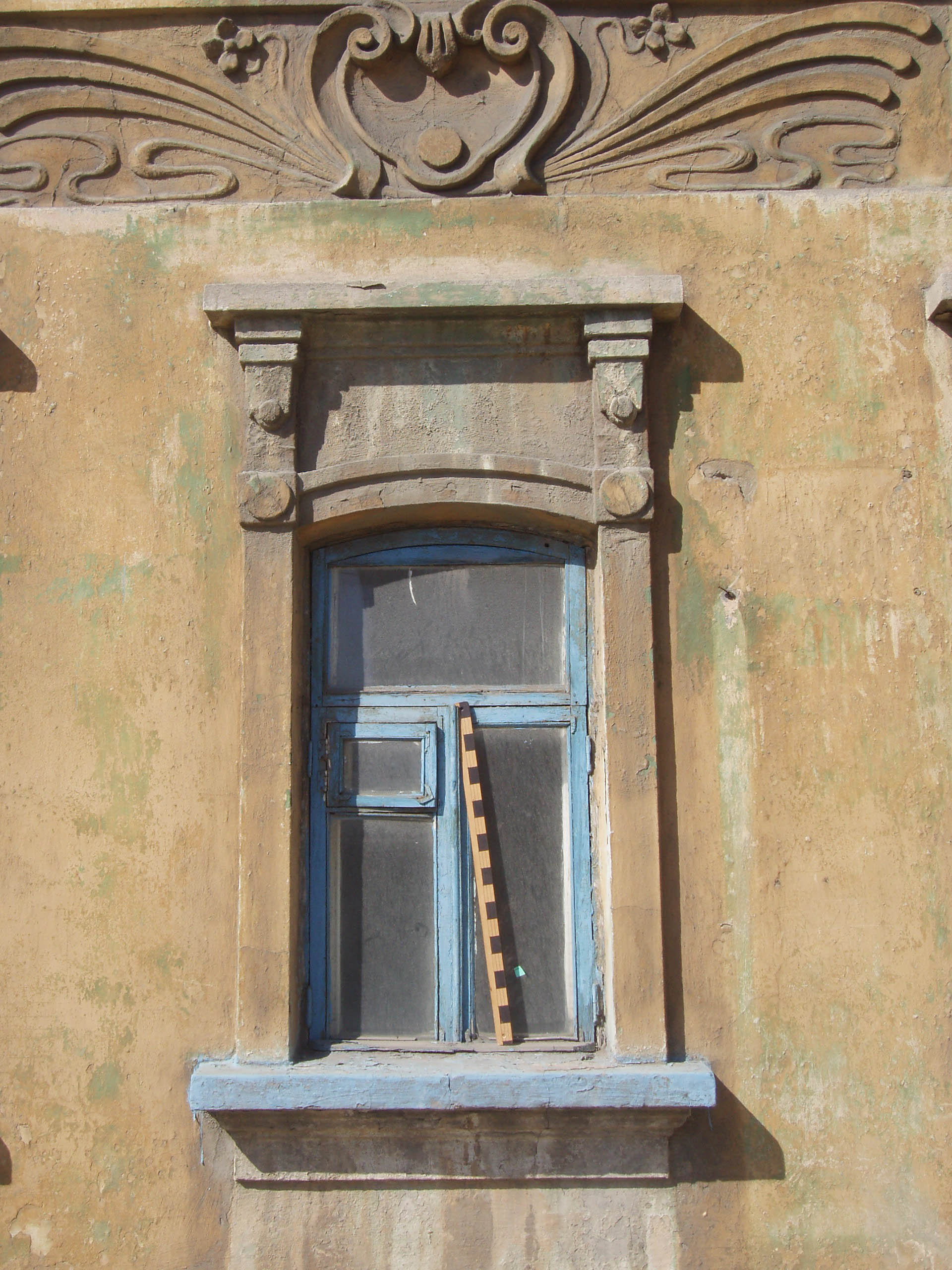

Рисунок 2.13 – Способы замера высот: а) с помощью шара; б) с помощью тени; в) с помощью вертикально поставленной рейки; г) с помощью масштабной фотографии.
