Недостатки газового топлива:
1.Транспортировка ПГ с экономической точки зрения является более затратной по сравнению с другими видами топлива;
2.Смеси,состоящие из определенного количества газа и воздуха являются взрывоопасными, при наличии в закрытом помещении ПГ от 5 до 15 % от общего объема воздуха в помещении в присутствии какого-либо раскаленного тела или возникновения искры, газ взрывается;
3.ПГ не ядовиты, но при концентрации CH4, доходящие до 10% от общего объема помещения, возникает удушье, вследствие недостатка кислорода.
III. Городские системы газоснабжения. Городские системы газоснабжения. Классификация газопроводов.
1.Газопроводы, прокладываемые в городах и населенных пунктах, по видам топлива:
–природный газ; -сжиженный углеродный газ (СУГ); -попутные газы; -искусственные; -смешанные.
2. По давлению газа: газопроводы низкого, среднего, высокого давления.
3. Газопроводы 4 категорий (по давлению):
-1кат – от 1,2 до 0,6 Мпа – газ воды 1 кат высокого давления;
-2кат- от 0,6 до 0,2 МПа – 2 кат высок давления;
-3кат – от 0,3 до 0,05Мпа - 3 кат среднего давления;
-4кат – от 0,005 до 0,002 Мпа – кат низкого давления.
4. По расположению в системе планировки города и населенных пунктов:
-наружные (уличные): внутриквартальные, межцеховые, межпоселковые;
-внутренние: внутридомовые, внутрицеховые.
5. По местоположению относительно уровню земли:
-поземные (подводные); -надземные (на опорах); -наземные.
На территории городов населенных пунктов наружные газ воды должны прокладываться только подземно, а так же по фасадам зданий сооружений, на территории промышленных и коммунально-бытовых рекомендуется надземная прокладка газопроводов.
6. По назначению в системе газоснабжения:
-на городские магистральные; -ввод (в здание); -импульсные; -продувочные.
7. По признаку построения:
-кольцевые (закольцованные); -смешанные; -тупиковые.
Кольцевые сети представляют собой систему замкнутых газопроводов, благодаря чему достигается более равномерный режим распределения давления и снабжение газом всех потребителей.
Тупиковые сети предоставляют собой газопровод, разветвляющийся по различным направлениям к потребителям газа. Недостаток тупиковой схемы – различное давление газа у потребителей причем по мере удаления от источника давления газа снижается.
Смешанные сети представляют собой сочетание кольцевых и тупиковых сетей. Крупные и средние города газифицируются только по смешанным сетей газоснабжения.
8. По числу ступеней давления:
-одноступенчатый – с подачей газа потребителю только одного давления; -двухступенчатые – 2 давления;
-трехступенчатые – 3 давления; -многоступенчатые

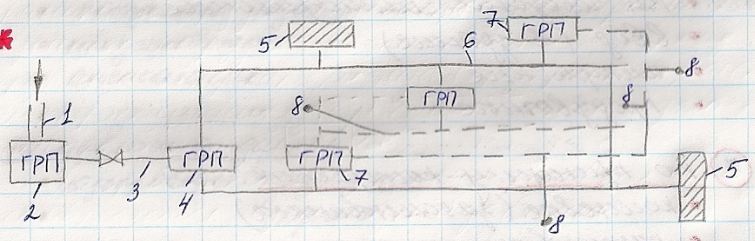

Схема двухступенчатого газоснабжения населенного пункта:
Магистральный газ-од высокого давления
Газораспределительная станция
Газ-вод высокого давления
Газорегуляторный пункт (регулир. сниж. Давл.)
Потребители среднего давления
Газ-воды среднего давления
Газорегуляторный пункт со сред. на низ. давл.
Потребители газа низкого давления

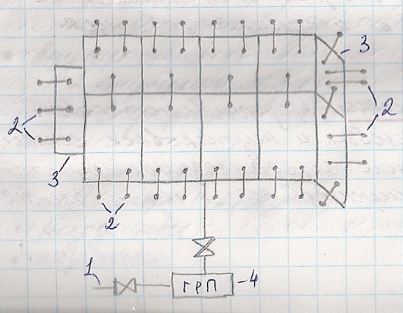

Схема
одноступенчатого газоснабжения:
1.Подводящий газопровод высокого или среднего давления;
2. Ответвления и отводы потребителям (низкого давления);
3. Кольцевые газопроводы низкого давления;
4. Газорегуляторный пункт редуцирует давление: с высокого на низкое; с высокого на среднее; со среднего на низкое.
Подобные схемы используются в системах газоснабженияния в городах и населенных пунктах как правило коммунально-бытовых потребителей.

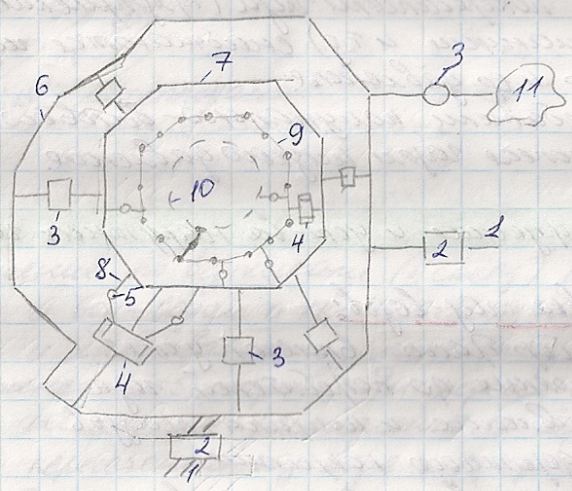

П
ринципиальная
схема газораспределения крупного
города.
Магистральные газ-воды
ГРС
Контрольно-регуляторные пункты
Газгольдерные станции
ГРП
Кольцо газ-водов выс. давления , 1,2Мпа ;
Кольцо газв-одов высок.давления 0,6-1,2Мпа;
Газ-воды высок.давления 2й категории
Кольцо газ-водов средн.давления (0,3 – 0,005 Мпа)
Кольцо газ-водов ср.давл (0,1Мпа)
Подземное хранилище газов
Источником газоснабжения магистральной газ-вод котор.подает на ГРС 2. На выходе из ГРС давление газа от 2 до 1,2Мпа. Транспортируется газ по газопроводу 6, окружающий город. К этому газопроводу через КРП присоединяется подземное хранилище 11. Все это относится к системе высокого давления (магистральное значение). Городские газовые сети начинаются с газопроводов высокого давления 7, которые снабжаются газом от ГРС и ГРП. Все городские сети различного давления связаны друг с другом ч\з ГРП. Подземные хранилища предусматриваются для выравнивания сезонных нагрузок. Расположены в городе крупные потребители газа (предприятия, котельные, электростанции) снабжаются газом высокого и среднего давления.
Потребители коммунально-бытового сектора снабжаются газом низкого давления. Трубы используются бесшовные.
Конструкции и устройство наружных подземных, наземных, надземных газопроводов.
Трассировка газопроводов. На выбор трассы влияют условия: расстояние до потребителя газа; направление и ширина проездов; Вид дорожного покрытия; наличие вдоль трассы газопровода сооружений и препятствий; планировка кварталов.
При утечках газа из подземных газопроводов могут возникать серьезные аварии, связанные со скоплениями газа в различных местах повреждения газопровода. Газ, дойдя до подвалов, колодцев, каналов, других подземных коммуникаций, скапливается в них, создавая взрывоопасные концентрации. На трассировку газопровода оказывают различные препятствия: реки, водоемы, овраги, ж\д пути, шоссе и т.д.
Д
ля
районов города старой планировки,
имеющие плотную застройку и состоящие
из отдельных строений, газопроводы
прокладывают по каждому местному
проезду, т.о. чтобы была закольцовка.
При трассировке газопроводов необходимо
соблюдать расстояния до сооружений
инженерных коммуникаций, которые
установлены нормативными документами.

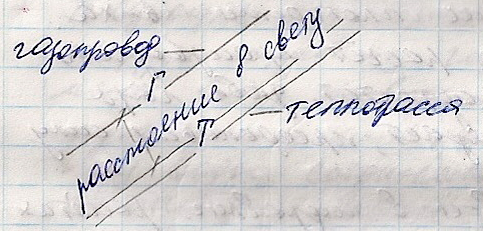

Расстояние по вертикали(в свету)между газопроводами и водопроводами и теплотрасс, канализационная и ливневая сеть, расстояние в свету должно быть не менее 3-5 метров. При пересечении с этими же сетями расстояние по вертикали 0,2 метра. При пересечении газопровода и телефонного кабеля 0,5 метра. При уменьшении расстояния между газопроводом и электрокабелем предусматриваются футляры, которые отступают от точки пересечения на 2метра. При пересечении с теплотрассами, автодорогами, предусматривается прокладка газопровода в футлярах на глубине не менее 0,8 метра от края дороги и от точки пересечения с теплотрассой концы футляра должны отступать на 2 метра в обе стороны.
В городах и населенных пунктах, расположенных в гористой местности при укладке трассы газопровода, при выборе места расположения газорегуляторного пункта (ГРП) возникают подъемы и опуски, необходимые при гидравлических расчетах учитывать гидростатическое давление: Hгс=+-9,81*h*(ρв - ρг). При подъеме газопровода вверх давление газа внутри увеличивается поскольку плотность газа меньше плотности воздуха. При опуске газопровода расчет производится со знаком «+», т.к. гидростатическое давление газа внутри газопровода падает, преодолевая силу тяжести. Эта формула учитывается в гидростатических расчетах для выбора диаметра газопровода.
Глубина прокладки газопровода. Зависит от состава транспортируемого газа, почвенно-климатических условий из-за динамической нагрузки. Газопровод, транспортирующие осушенный газ, могут прокладывать в зоне промерзания грунта минимум на 0,8 метра от уровня земли до уровня верху трубы; в местах где нет транспорта допускается прокладка газопровода 0,6 метра. Газопроводы, транспортирующие неосушенный газ укладываются ниже точки промерзания грунта с небольшим уклоном в 2% к конденсатосборникам.
