Визначаємо
необхідну глибину НЗЗ для забезпечення
заданого коефіцієнта гармонік Кг при
ввімкненні транзистора попередкінцевого
каскаду по схемі із спільним емітером
(8...12 % ) та кінцевого каскаду із спільним
емітером або спільним колектором
(1...3 %)
КГ
— коефіцієнт гармонік, заданий у
завданні на проектуванні.
Визначаємо
коефіцієнт амплітудно-частотних
спотворень у смузі НЧ та ВЧ з урахуванням
НЗЗ
Отримані при
розрахунку результати зводимо до табл.
14.
Таблиця 14
№ п/п
Технічні показники
Задано
Отримано
1
Потужність у
навантаженні Рн, Вт
2
Коефіцієнт
гармонік Кг, %
3
Коефіцієнт
частотних спотворень Мн, дБ
4
Коефіцієнт
частотних спотворень Мв, дБ
Аналізуючи
табл. 14, робимо висновок про те, чи
відповідає завданню спроектований
підсилювач.
Визначаємо
орієнтоване значення імпульсу
колекторного струму транзистору
кінцевого каскаду
І к
max ор=
2Р~/
Ек
.
Визначаємо
орієнтоване значення імпульсу базового
струму транзистора кінцевого каскаду
за формулою
ІБmax
ор =
І кmax
ор/h21e
min,
де
h21e
min
взяти
з табл. 3, або за формулою
ІБvax
ор = Ік
max
ор/
h21e1
*
h21e3
,де
h21e1
та h21e3
взяти
з табл.. 4 та табл.. 5.
За результатами
розрахунків обираємо тип транзистора
у інверсний попередкінцевий каскад
таким чином, щоб виконувались такі
співвідношення:
І
Кmax дов
> 2,5 IБmax
ор
UКЕmax
> 2,2 Uко,
Fт
дов
> 2 fВ
h21e
Довідникові
данні обраного транзистора заносимо
у табл. 7.
Таблиця 7
Тип транзистора
Структура
PКmax,
Вт
IКmax, А
UКmax, В
FТ, МГц
h21e min
h21e max

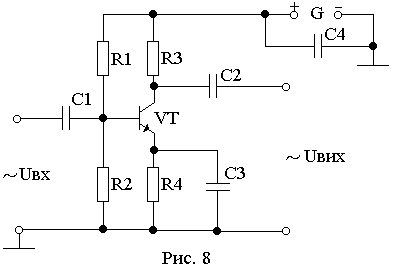

Схема електрична
принципова каскаду представлена на
рис. 8.
Вибір типу
транзистора такого каскаду виконується
по
ІКmax
—
максимально допустимому струму
колектора;
UКЕmax
— максимально
допустимій напрузі колектор-емітер
транзистора;
Fт
— граничній
частоті.
3.3. Розрахунок глибини зворотнього зв’язку
де
4 . Висновок про ступінь відповідності спроектованого підсилювача завданню на проектування.
Резисторний попередкінцевий каскад
