Теплотехнічний розрахунок зовнішньої стіни

Вихідні данні:

Місце будівництва – м. Ужгород.

Конструкція зовнішньої стіни – цегляна кладка з утеплювачем із зовнішньої сторони стіни.

Товщину цегляної кладки несучої стіни приймаємо 510 мм конструктивно, за вимогами міцності.

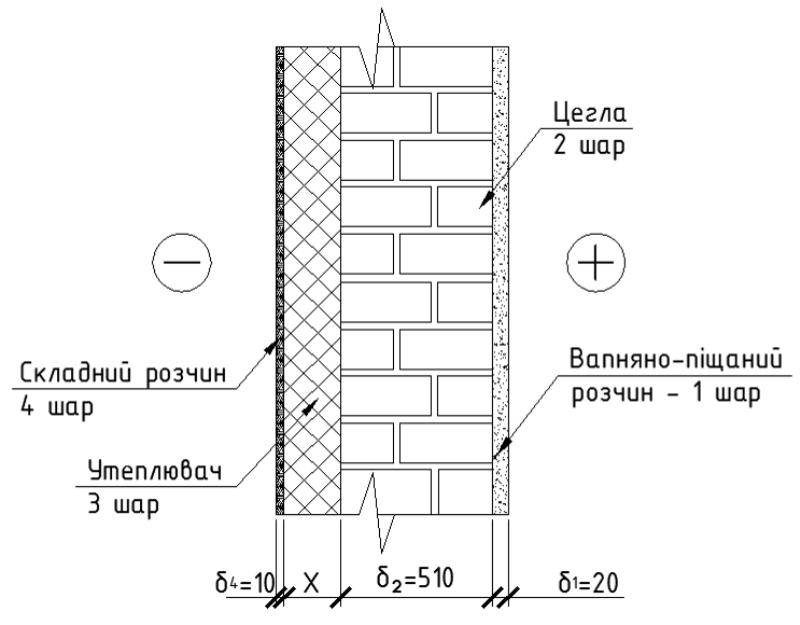

Розрахункова схема стіни показана на рисуноку 2:

Рис.1 Розрахункова схема огороджуючої конструкції.

Для житлового будинку згідно з таблицею 5 методичних вказівок( за додатком А, таблиця А2) розрахункові значення можуть бути наступними: температура , відносна вологість

Тоді, із зазначених умов, за таблицею 4 ( за таблицею А2) вологісний режим приміщення – нормальний.

Умови експлуатації, що встановлюються за таблицею 4 (додатком В ), призначаються за літерою «Б».

Розрахункові значення теплопровідності згідно із густиною матеріалу знаходимо за таблицею 6 (за додатком С, таблиця С1) і наводимо в таблиці 7.

Таблиця 7 – Розрахункові дані до прикладу

№ шару	Найменування шару	Густина ρо, кг/м3	Товщина , м	Теплопро- відність , Вт/(м*К)
1	Внутрішня штукатурка з вапняно-піщаного розчину	1800	0,02	0,93
2	Кладка цегляна з повнотілої глиняної цегли	1800	0,51	0,81
3	Плити з мінеральної вати на синтетичному зв’язуючому гофрованої структури	175	0,11	0,079
4	Фактурно-захисний шар (складний розчин)	1700	0,01	0,87

1. Місто Ужгород знаходиться в ІІІ температурній зоні України. Мінімально допустиме значення опору теплопередачі зовнішньої стіни становить (за таблицею 1 ):

R_qmin=2.2 м^{2 .}К/Вт

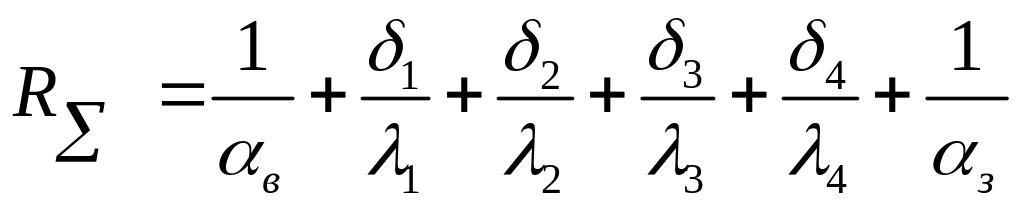

2. Записуємо формулу опору теплопередачі для цієї чотирьохшарової конструкції:

3. Приймаємо R_qmin=R знаходимо товщину утеплювача :

де = 8,7 Вт/(м^{2 .}К) – коефіцієнт тепловіддачі внутрішньої поверхні.

= 23 Вт/(м^2. К) – коефіцієнт тепловіддачі зовнішньої поверхні.

4. Згідно з розрахунком можна запропонувати утеплювач товщиною 110 мм, як найближчу більшу за мінімально необхідну його уніфіковану товщину.

5. Опір теплопередачі, з урахуванням запропонованої товщини утеплювача, становить :

Отже товщина утеплювача прийнята правильно .

Теплотехнічний розрахунок покриття

№ шару	Найменування шару	Густина	Товщина	Теплопровідність
1	Залізобетонні плити	2500	0,22	2,04
2	Плити мінераловатні	175		0,079

Розрахунок

1. Місто м. Ужгород за рисунком 1 (додаток В[10]) знаходиться в

IІІ температурній зоні України. Мінімально допустиме значення опору теплопередачі покриття й перекриття неопалюваних горищ згідно з таблицею 1 (таблиця 1 [1]) становить

2. Записуємо формулу опору теплопередачі для цієї триишарової конструкції

3. Приймаючи, знаходимо товщину утеплювача

,

де - коефіцієнт тепловіддачі внутрішньої поверхні, приймаємо за таблицею 2 (додатком Е [10]),

- коефіцієнт тепловіддачі зовнішньої поверхні, приймаємо за таблицею 2 (додатком Е [10]).

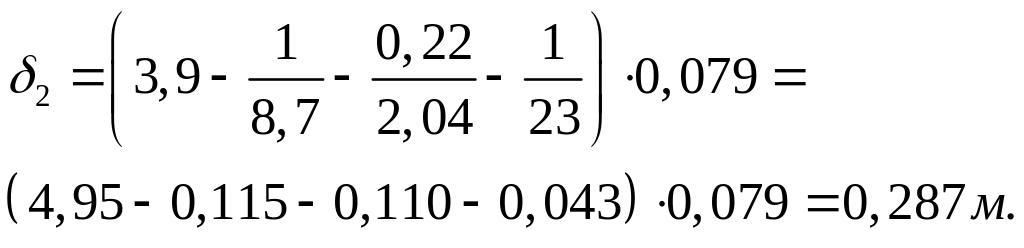

Тоді

4. Згідно з розрахунком можна запропонувати утеплювач товщиною 300мм, як найближчу за мінімальну його уніфіковану товщину.

5. Опір теплопередачі з урахуванням запропонованої товщини утеплювача, становить

Умова виконується. Товщина утеплювача прийнята правильно.

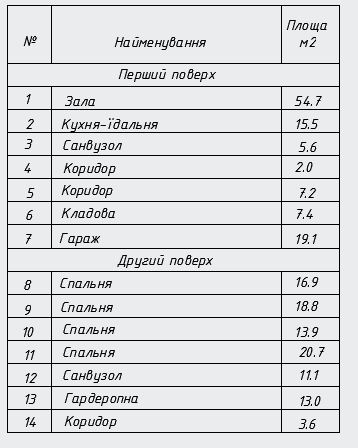

Експлікація приміщень

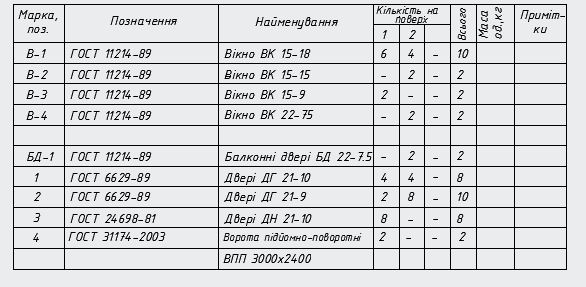

Специфікація заповнень віконних та дверних прорізів

Література

1. Чернявський В.В., Семко В.О. Архітектура будівель і споруд.

Архітектурні конструкції малоповерхових цивільних будівель: навчальний посiбник. . Полтава, 2011. . 185 с.

2. Методичні вказівки до самостійної роботи студентів «Теплотехнічний розрахунок огороджувальних конструкцій у курсовій роботі «Малоповерхова цивільна будівля». – Полтава: ПолтНТУ, 2009. – 12 c.

3. В.О. Семко, С.О. Скляренко, О.В. Гранько. Основні вимоги до оформленняархітектурно-будівельних креслень: Навчальний посібник. – Полтава:ПолтНТУ, 2009. – 97с.

4. Благовещенский Ф. А., Букина Е. Ф. Архитектурные конструкции: Учебник для строит. техникумов по спец.: Архитектура. – М.: Высш. шк., 1985. 230 с., ил.

5. Буга П.Г. Гражданские, промышленные и сельскохозяйственные здания. – М.: Высш. шк., 1987. – 352 с.

6. Конструкции гражданских зданий: Учебное пособие для вузов /Т.Г. Маклакова, С.М. Нанасова, Е.Д.Бородай, В.П. Житков. – М.: Строиздат, 1988. – 135 с.

7. Шерешевский И.А. Конструирование гражданских зданий. – Л.: Стройиздат, 1979. – 176 с.

8. Державні будівельні норми України,теплова ізоляція будівель ДБН В.2.6-31:2006

9. Державні будівельні норми України. Житлові будинки, основні положення..ДБН В.2.2-15-2005
