Приложение 3
ПРИЛОЖЕНИЕ В
(справочное)
Примеры оформления рисунков

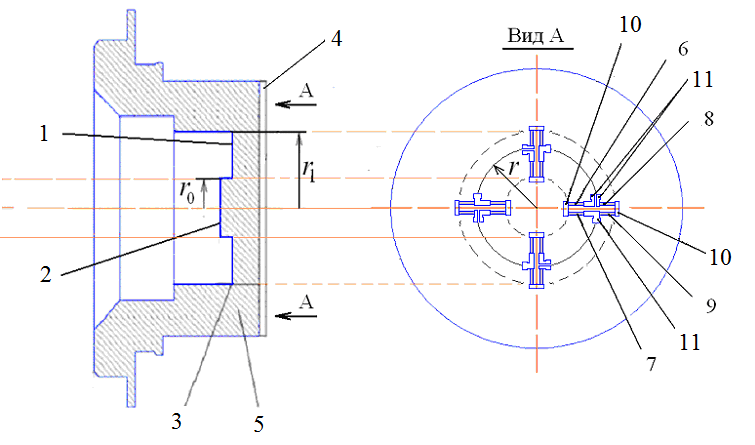

Рисунок В.1 – Топология элементов мостовой измерительной цепи на упругом элементе НиМЭМС
Тензорезисторы 6, 7 и 8, 9 (рисунок В.1) образуют смежные плечи мостовой измерительной цепи и т. д.
а) негативный б) позитивный
фоторезист фоторезист

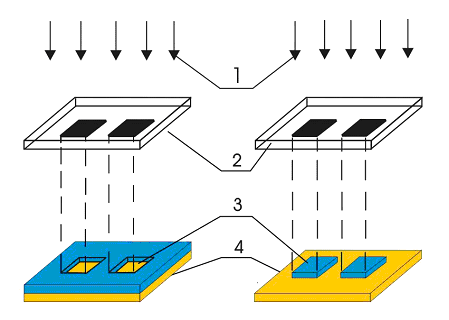

1 – ультрафиолетовое излучение; 2 – фотошаблон; 3 – фоторезист;
4 – подложка
Рисунок В.2 - Формирование защитного рельефа

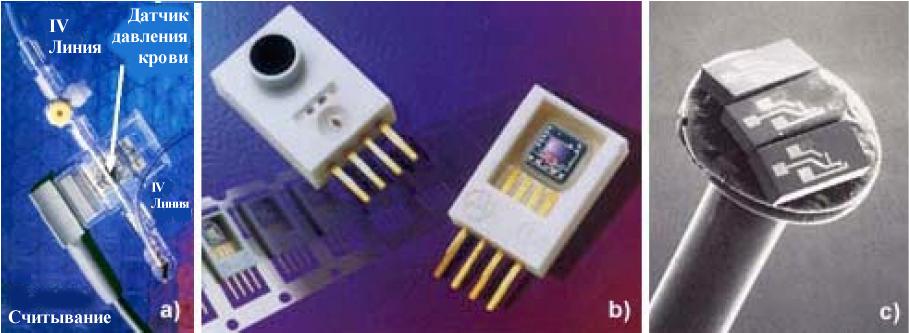

а) датчик давления крови, присоединяемый внутривенно; b) датчики давления крови (в транспортной упаковке); с) внутрисердечные
катетерные датчики для определения давления крови во время
зондирования сердца (показаны со стороны головки катетера)
Рисунок В.3 - Датчики давления крови
Приложение 4
МИНОБРНАУКИ РОССИИ «ПЕНЗЕНСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ» (ФГБОУ ВПО ПГУ)
Выпускная квалификационная работа
по направлению подготовки
На тему:
Студент
группа |
Приложение 5
