1.2 Обладнання лабораторної установки

ТV1 – лабораторний автотрансформатор (ЛАТР); ТV2 – випробовуваний однофазний трансформатор; ТV3 – додатковий лабораторний автотрансформатор (ЛАТР); РА1 – амперметр в первинному ланцюзі з номінальним струмом 1 А; РV1 – вольтметр в первинному ланцюзі з номінальною напругою 250 В; РW1 – вольтметр в первинному ланцюзі з номінальною напругою 500 Вт; РА2 – амперметр у вторинному ланцюзі з номінальним струмом 3 A; РV2 – вольтметр у вторинному ланцюзі з номінальною напругою 100 В; РW2 – ватметр з номінальним значенням потужності 500 Вт.

1.3 Програма роботи

  1. Випробувати трансформатор в режимі холостого ходу.

  2. Випробувати трансформатор в режимі короткого замикання.

  3. Визначити параметри Т-подібної схеми заміщення за даними дослідів холостого ходу і короткого замикання.

  4. Випробувати трансформатор при навантаженні. Зняти і побудувати зовнішню характеристику U2=f(I2); побудувати графік залежності .

  5. Розрахувати і побудувати графік залежності при = 1 та = 0,8 використовуючи дані дослідів холостого ходу і короткого замикання.

  6. Розрахувати і побудувати зовнішню характеристику трансформатора U2=f(I2) при = 1 та = 0,8 використовуючи дані дослідів холостого ходу і короткого замикання.

  7. Порівняти характеристики, отримані дослідним шляхом з розрахунковими характеристиками, зробити висновки.

  8. Використовуючи результати проведених експериментів, побудувати векторну діаграму випробовуваного трансформатора для номінального режиму при активно-індуктивному навантаженні.

1.4 Порядок виконання роботи

  1. Ознайомитися з паспортними даними випробовуваного трансформатора. Записати тип трансформатора, номінальну потужність SH, номінальну первинну і вторинну напругу U і U.

  1. Зібрати електричний ланцюг режиму холостого ходу за схемою, змальованою на рис.1.2.

  1. За допомогою ЛАТРа (TV1) до затискачів первинної обмотки випробовуваного трансформатора TV2 подати номінальну напругу.

Рисунок 1.2 – Схема для режиму холостого ходу

  1. Виміри електричних параметрів режиму холостого ходу занести в табл.1.1 та у цю ж таблицю занести розраховані параметри кола намагнічення схеми заміщення трансформатора, а також коефіцієнт трансформації n. Розрахунки виконуються по формулах (1.8), (1.9)

Таблиця 1.1

Величини

Il0

Ul0

P0

U20

Zm

Rm

Xm

n

Од.вим.

А

В

Вт

В

Ом

Ом

Ом

-

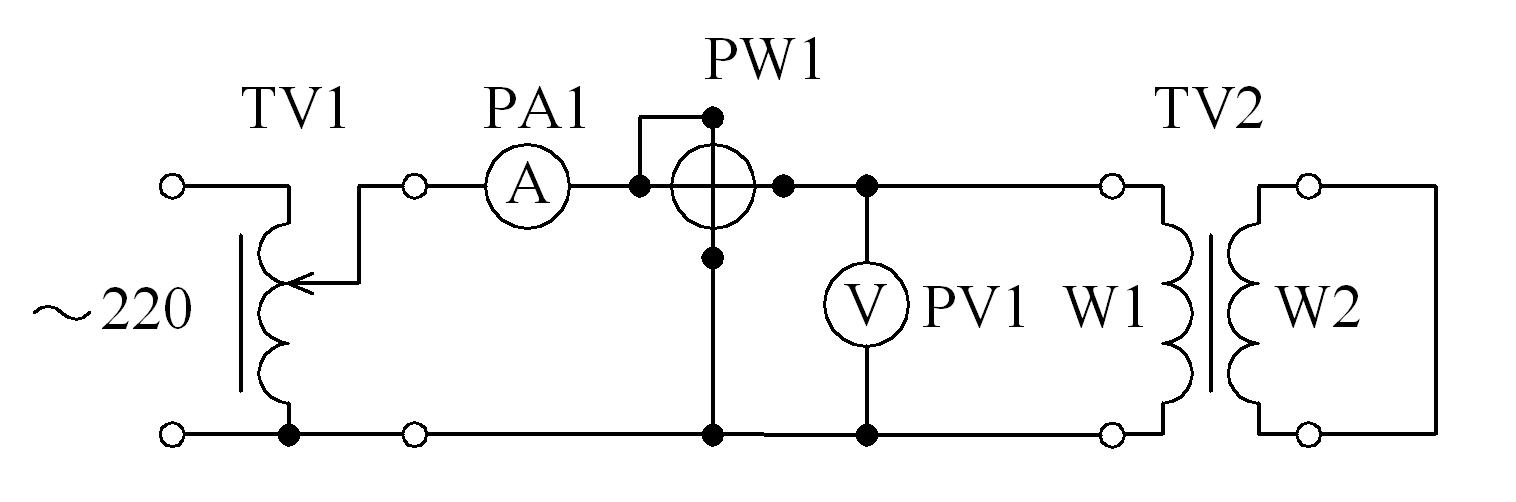

  1. Для проведення досліду короткого замикання зібрати електричний ланцюг за схемою, наведеною на рис.1.3.

Рисунок 1.3 – Схема для режиму короткого замикання

  1. За допомогою ЛАТРа (TV1) подати до затискачів первинної обмотки випробовуваного трансформатора TV2 знижену напругу такої величини, щоб струм в ланцюзі дорівнював номінальному струму, тобто . Номінальне значення струму визначити із співвідношення .

  2. Результати вимірів записати в табл.1.2, розрахувати параметри короткого замикання схеми заміщення трансформатора і занести в ту ж таблицю. Розрахунки виконуються по формулах (1.11).

Таблиця 1.2

Величини

Ilk

Ulk

Pk

I

Zk

Rk

Xk

Од.вим.

А

В

Вт

А

-

Ом

Ом

Ом

  1. Випробувати трансформатор під навантаженням, для цього зібрати схему згідно рис 1.4. За допомогою ЛАТРа (TV1) до затискачів первинної обмотки випробовуваного трансформатора TV2 подати номінальну напругу. Збільшувати струм навантаження, регулюючи ЛАТР (TV3) і записувати свідчення всіх приладів в табл.1.3. За результатами вимірів розрахувати потужність вторинного ланцюга P2, коефіцієнт потужності, ККД трансформатора по формулах:

.

Рисунок 1.4 – Схема випробування трансформатора під навантаженням

Таблиця 1.3

Величини

Il

Ul

Pl

I2

U2

P2

η

Од.вим.

А

В

Вт

А

В

Вт

-

-

  1. Використовуючи дані дослідів холостого ходу і короткого замикання, розрахувати коефіцієнт корисної дії трансформатора. Розрахунок зробити для = 1 та = 0,8 по формулі (1.13). Результати записати в табл.1.4. При розрахунку врахувати, що

Таблиця 1.4

Величини

β

I2

η

Од.вим.

-

А

-

-

0

0,25

0,5

0,75

1

1,25

  1. Розрахувати зовнішню характеристику трансформатора, використовуючи дані дослідів холостого ходу і короткого замикання. Розрахунок зробити для = 1 та = 0,8 по формулах (1.14) (1.15) (1.16). Результати записати в табл.1.5.

Таблиця 1.5

Величини

β

I2

%

Од.вим.

-

А

-

%

%

%

В
