4. Расчет схемы термозащиты

Сделаем срабатывание защиты на 100 0С, после чего на вывод SS/DISB принудительно подается 0 В и микроконтроллер UCC2895 блокирует работу инвертора. Повторное включение инвертора сделаем на 60 0С.

На инвертирующий вход компаратора DA3 поступает сигнал в виде напряжения, полученного c помощи датчика температуры, установленного на корпусе транзисторов через делитель R14. В качестве датчика температуры возьмём термозависимый резистор с положительным температурным коэффициентом (позистор) AM-LPTC600 фирмы AMWEI.

На неинвертирующий вход подается напряжение порога срабатывания компаратора с делителя R12,R13. При превышении напряжения на инвертирующем входе больше порогового, компаратор срабатывает, на выходе компаратора появляется логический «0» который поступает на вывод инвертирующий вход компаратора DA4, после чего на его выходе появляется логическая «1»,которая открывает полевой транзистор и притягивает выход SS/DISB к земле. Гистерезис включения контроллера обеспечивается резистором R16, который после срабатывания защиты добавляется к делителю и изменяется опорное напряжение. Конденсатор С19 определяет возможность мягкого самовозбуждения и его длительность

При температуре 1000С:

При 600С:

Расчет R13,R12:

Возьмем R12=5.1(кОм), тогда R13=3.3(кОм).

Расчет R16:

R16=13(кОм)

В качестве VD9 возьмем BAV74: 0.2 А, 50 В.

Делитель R18-R19 рассчитан на 10 В. R18 = 1,5(кОм), R19 = 3(кОм)

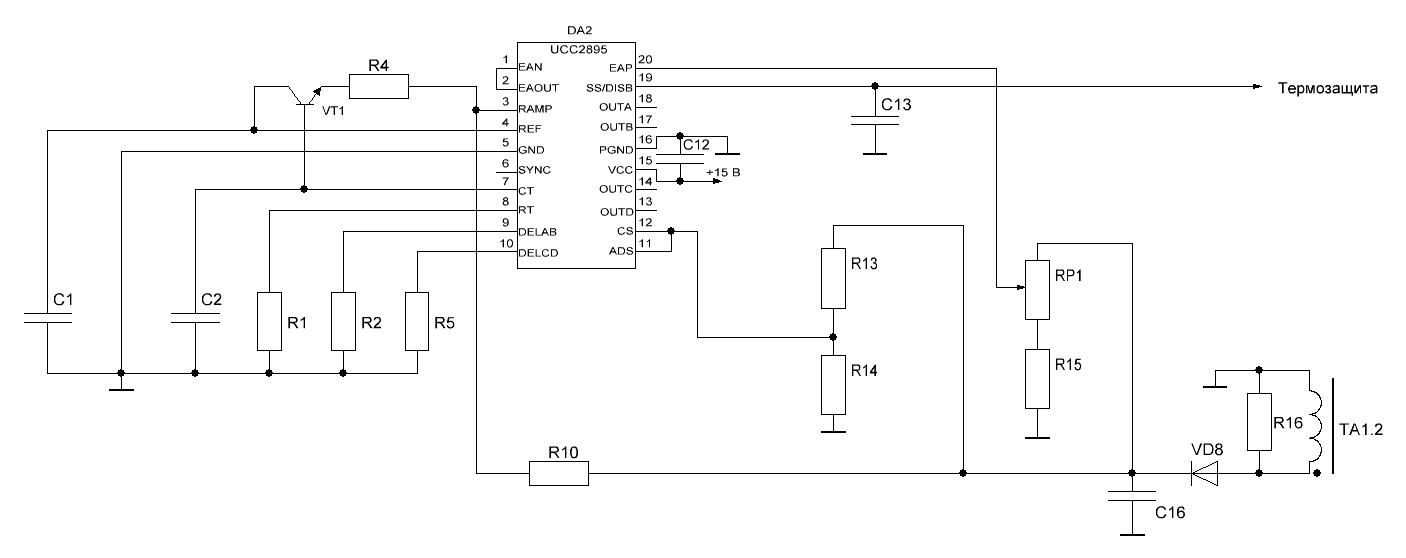

5. Микроконтроллер ucc2895

1. Напряжение на СТ имеет пилообразную форму с максимумом, равным 2.35 В. Приблизительно период колебаний генератора можно рассчитать по формуле

Взяв Cт=220(пФ),и исходя из того, что Частота ШИМ должна быть в 2 раза больше частоты преобразователя, т. е. 100 кГц.

(Гц)

(с)

(кОм)

2.Ззадержки между противофазными выходами.

Вывод ADS напрямую соединен с выводом датчика тока CS, адаптивная задержка не модулируется, то VDEL = 0.5 В.

tDELAY возьмем 560 нс, тогда

(кОм)

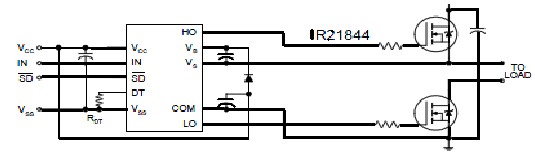

6. Драйверы управления силовыми транзисторами

В качестве драйверов силовых ключей выберем IR2184SPBF, H/L : VOFFSET = 600В, IOUT+/- = 1.4/1,8A,

VOUT = 10-20В

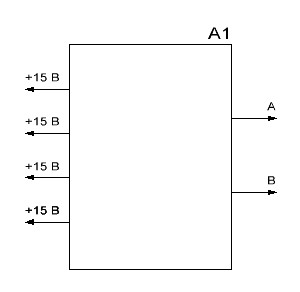

7. Дополнительная плата питания микросхем

Для питания микроконтроллера UCC2895, драйверов IR2213,компараторов LM311 требуется 4 отдельных канала по +15В . Это организовано по вышерасположенной схеме. А1 - вспомогательный источник питания, который запитывается с выхода входного выпрямителя, а на выходе даёт 4 раздельных канала питания по +15 В.

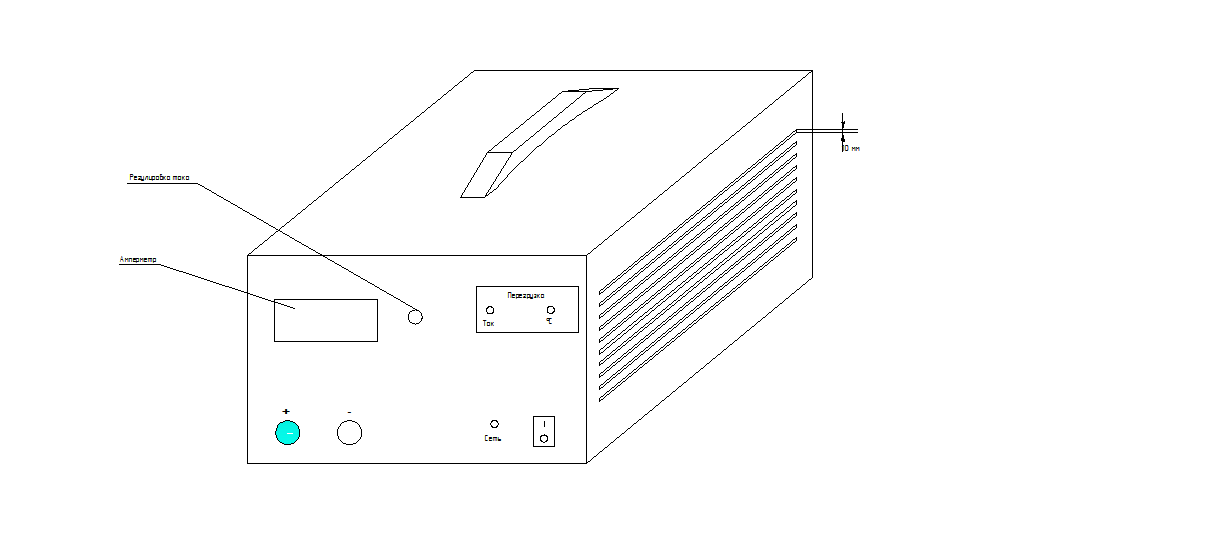

8. Описание конструкции

Степень защиты источника по ГОСТ должна быть не менее IP23.Ззащита от соприкосновения пальцев человека с токоведущими частями и защита от попадания в устройство твердых тел диаметром более 12,5 мм, а также защита от дождя: капель воды, падающих вертикально или под углом до 60° к вертикали.

Конструктивно сварочный аппарат выполнен в виде переносного моноблока и имеет на своей панели управления:

  • Кнопку включения аппарата

  • светодиодный индикатор "СЕТЬ"

  • светодиодный индикатор, предупреждающий о перегреве термонапряженных элементов аппарата

  • амперметр для индикации сварочного тока

  • светодиодный индикатор сигнализирующий о перегрузке по току

  • разъём для присоединения сварочного кабеля
