1. Силикатный б. Назначение и область применения. Исходные ингредиенты, тех-гия произ-ва. Основные физико-механические свойства.

С целью экономии клинкерных Цов в стр-стве широ­ко применяют Бы на основе бесклинкерных вяжущих. Произ-во таких Бов базируется на исп-нии местных сырь­евых мат-лов и отходов Meургической, химической и других отраслей пром-ти, что дает не только технико-эко­номический эффект, но и способствует охране окр-щей среды. Силикатный Б представляет собой бесЦный Б автоклавного твердения. Вяжущим в нем является смесь извести с тонкомолотым кремнеземистым мат-лом. В процессе автоклавной обработки известь всту­пает с кремнеземистым компонентом в химическую ре­акцию, в результате которой образуются гидросилика­ты кальция, скрепляющие зерна зап-ля в прочный монолит. В зависимости от вида кремнеземистого компо­нента различают следующие виды вяжущего в-ва: известково-кремнеземистые, состоящие из тонкомолотых извести и песка; известково-шлаковые, получаемые со­вместным помолом Meургического или топливного шлака и извести; известково-зольные, состоящие из тон­комолотых извести и топливных зол и др., получаемые из извести и отходов произ-ва искусственных пористых зап-лей. Соот-ние извести и кремнеземистого компонента составляет от 30:70 до 50:50%. В каче­стве мелкого зап-ля применяют природные и дроб­леные пески, удовлетворяющие стандартным требовани­ям. В крупнозернистых Бах используют щебень из плотных горных пород, щебень из гравия или доменного шлака размером не более 20 мм, а также различные по­ристые зап-ли. (не выгодно). Состав известково-песчаной смеси рассчитывают в основном экспериментальным методом, испытывая ряд составов с постепен­ным повышением сод-ния извести до тех пор, пока прочность силикатного Ба не начнет снижаться. СиликатоБную смесь рекомендуется приготовлять в смеси­телях с принудительным перемешиванием, вибросмесителях и сме­сителях бегунного типа. Трудность получения однородной смеси увеличивается по мере повышения ее жесткости. Режим автоклавной обработки изделий из плотного силикатно­го Ба зависит от вида применяемой извести, размеров изделий. При исп-нии гашеной извести не требуется предварительное выдерживание свежеотформованных изделий и целесообразен бы­стрый подъем давления в автоклаве. При исп-ни и извести-кипелки необходима доавтоклавная выдержка в течение 3-4 ч, чтобы закончилась ее гидратация. Длительность автоклавной об­работки связана с размерами и массивностью изделий — они должны полностью прогреваться. Для регулирования свойств вяжущего, Бной сме­си и Ба применяют спец-ные добавки: гипсовый камень для замедления гидратации извести; триэтаноламин для повышения помолоспособности компонентов вяжущего и пластификации Бной смеси; кремнийорганические жидкости ГКЖ-10 и ГКЖ-11 для гидрофобизации и повышения долговечности Ба, суперпласти­фикаторы и др. Наибольшее распространение получили мелкозернистые силикатные Бы, зап-лем которых является обычный кварцевый песок. Песок обладает более высокой удельной пов-тью и, следовательно, лучшей реакционной способностью, а также меньшей стоимостью, чем крупный зап-ль, поэтому мелкозернистые силикатные Бы наряду с хорошими техническими свойствами имеют низкую стоимость. Прочность силикатного Ба меняется в широких пределах: от 5—10 МПа в легких силикатных Бах до 20—50 МПа в тяжелых Бах и 80—100 МПа в высо­копрочных Бах. Из силикатного Ба производят плиты перекрытий, колонны, ригели, балки, ограждаю­щие панели, стеновые блоки и другие детали. Состав силикатного Ба рассчитывают двумя спо­собами. Если известна активность известково-кремнеземистого вяжущего, определенная по стандартной мето­дике, но с применением автоклавной обработки, то мож­но использовать расчетно-экспериментальный метод для Цного тяжелого Ба, вводя в него необходимые поправки, учитывающие особенности свойств и тех-гии силикатного Ба. Прочность силикатного Ба устанавливают по результатам испытания после автоклавной обработки. Расход воды в силикатных Бах устанавливают по результатам предварительных испытаний Бной смеси состава 1:1:2 и уточняют по результатам пробных замесов. Рас­ход песка определяют по формуле

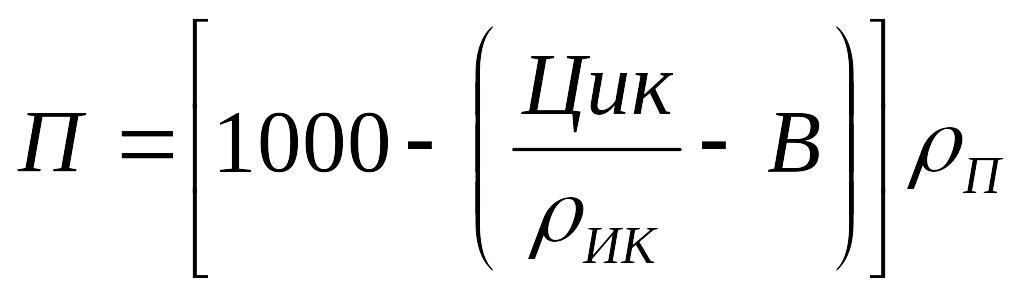

г де Ц_ик — расход известково-кремпеземистого вяжущего, кг; ик - истинная плотность вяжущего, кг/л; п - истинная плотность песка, кг/л. Окончательный расход мат-лов уточняют по ре­зультатам пробных замесов. Однако для получения качественного Ба необхо­димо песок, используемый в качестве тонкомолотой до­бавки, домалывать вместе с известью-пушонкой. Вслед­ствие повышенной плотности силикатный Б на нега­шеной извести на 20 - 30 % прочнее Ба на гашеной извести (при одинаковых В/Ц). Минимальное количество известковопесчаного вяжу­щего, обеспечивающее получение плотного Ба, равно

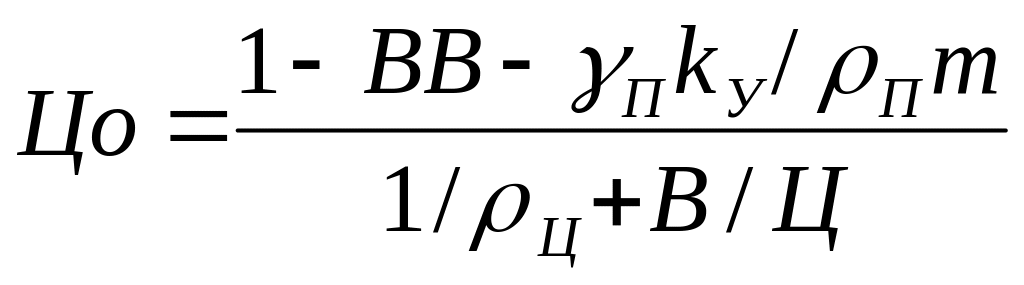

г де ВВ - объем воздуха, защемленного в уплотненной силикатоБной смеси; kу=в.п/п - коэф-т уплотнения песка при различных способах формования; п — плотность сухого немолотого песка в уплотненном состоянии (при объемном вибрировании с пригрузом ВВ = 0,05, kу= 1,15-1,25; при формовании скользящим виброштампом ВВ = 0,04 k= 1,3-1,4; при формовании на стенде силового вибропроката ВВ=0,035, kу=1,35-1,45); т — коэф-т раздвижки зерен немолотого песка тонкомолотой добавкой и известью. Для придания силикатоБной смеси требуемой подвижности расход вяжущего увеличивают. Расход извести, т/м³, определяют по формуле: И=Иа/А; Иа = Ц/(1/а + 1,54) где Иа— сод-ние активной извести, т/м³; А — сод-ние ак­тивного оксида кальция в товарной извести, доли единицы; а — соот-ние между активным оксидом кальция и молотым песком в вя­жущем по массе. Расход молотого песка, т/м³: Пм = Ц – И. Расход немолотого песка-зап-ля, т/м³: Пн = 2,5 – (2,5 - п/m). Количество воды в Бной смеси, л/м³: В = ЦВ/Ц; Плотность уплотненного силикатного Ба, т/м³: б = Ц + Пн При определении состава силикатного Ба следует иметь в виду следующее: 1) чем мельче песок, служащий зап-лем, тем меньше должна быть размолота та часть песка, которая входит в состав вяжущего; 2) чем выше заданная марка Ба, тем больше рас­ход вяжущего; 3) расход вяжущего для получения силикатного Ба заданной марки уменьшается при увеличении дис­персности мелкого песка и растет при увеличении фор­мовочной влажности силикатоБной смеси; 4) дисперсность молотой извести должна быть в 2— 2,5 раза выше дисперсности молотого песка. Подобранный по графикам или рассчитанный состав силикатного Ба уточняют по результатам испыта­нии образцов, изгот-нных из смесей с одинаковым В/Ц при расходе вяжущего 0,9Ц; Ц; 1,1Ц и выбирают оптимальный состав, отвечающий заданным условиям. На основе известково-кремнеземистых вяжущих можно получить мелко- и крупнозерни­стые Бы высокой прочности — до 80 МПа, которые можно применять и для предварительно-напряженных конструкций, что ставит их в одни ряд с классическим Цным Бом. Наряду с плотными силикатными Бами (р = 1800... 2500 кг/м³) применяются легкие (р = 500...1800 кг/м³) и особо лег­кие (р<500 кг/м³). К легким силикатным Бам относятся: Бы с пористыми зап-лями (силикатный керамзитоБ, шлакоБ и т. п.); крупнопористые беспесчаные силикатные Бы; поризованные силикатные Бы крупнозер-е и мелкозер-е; ячеистые силикатные Бы (пено- и газосиликатоБ).
