6. Определение кол-ва нагнетательных скважин при законтурном заводнении.

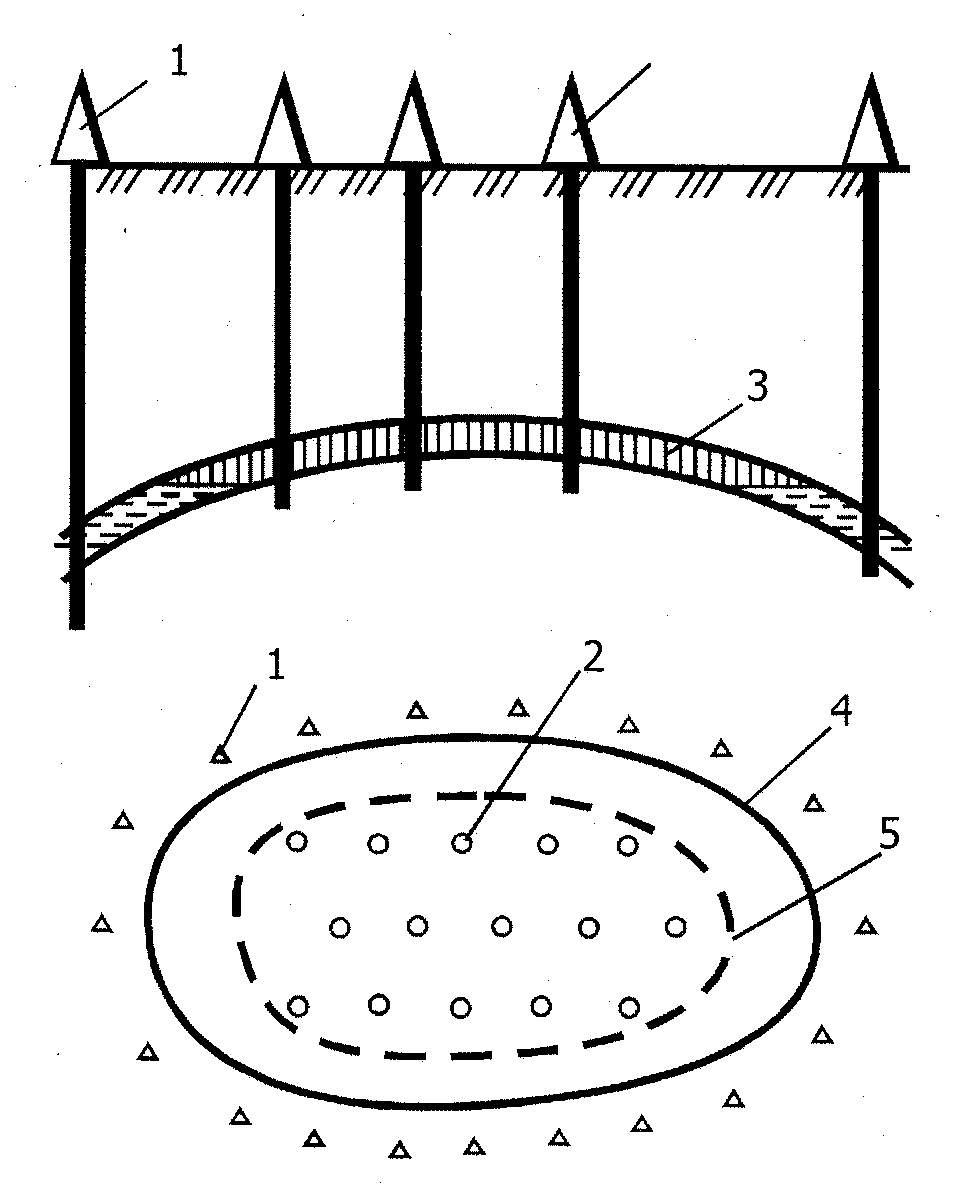

Р исунок 6 — Расположение скважин при законтурном заводнении

1 — нагнетательные скважины; 2 — добывающие скважины; 3 — нефтяной пласт; 4 — внешний контур нефтеносности; 5 — внутренний контур нефтеносности

Нагнетатель­ные скважины расположены за внешним контуром нефтеноснос­ти. Размещение трех рядов добывающих скважин (см. рис. 4) характерно для сравнительно небольших по ширине месторож­дений. Так, при расстояниях между рядами, а также между бли­жайшим к контуру нефтеносности рядом и самим контуром неф­теносности, равных 500-600 м, ширина месторождения b состав­ляет 2-2,5 км. При большей ширине месторождения на его неф­теносной площади можно расположить пять рядов добывающих скважин.

Законтурное зав-е примен-ся при линейном размещ-и добыв-х скв-н и при наличии хорошей гидродинам-й связи между законтурной и нефтен-ми зонами.

В этом случае нагнет ряд располаг-т на некотором удалений от внеш кон-ра нефтен-ти. Цель зав-я: поддерж-е текущей добычи на заданном уровн, путем поддержания соответсв-го давл-я и повыш-я нефтеотдачи пластов используя закачив-й агент, как агент для вытеснения нефти.

С точки зрения поддерж-я опред-го уровня давл-я в зоне отбора линия нагнет-я должна распол-ся как можно ближе к внешнему контуру нефтен-ти, чтобы было меньше потерь давл-я между линиями нагнет-я и контуром нефтен-ти. С точки зрения повыш-я нефтеотдачи ставится такое условие: до подхода к внешнему контуру нефтен-ти потоки воды из различных скв-н должны слиться в 1 поток и образовать сплощной фронт выт-я. Есть ф-ла кот-я позволяет найти расстояние х. Для практических расчетов можно принять х≥(0,5-0,6)σ_н, 2σ_н- среднее расст-е между нагнет скв-ми.

Опред-е кол-ва нагнет скв-н:

, qн- сред приемис-ть 1-й нагнет скв

, ξ- коэфф-т учит-й загрязнение призабой зоны нагнет скв в процессе ее работы. r_н- привед-й радиус нагнет скв.

, ,

решается методом подстановки

7,8,9. Принципы расчета показй раз-ки при площ-х сист-х зав-и.

Площадное заводнение - прим-я при равномерном размещении добыв-х скв-н. При этом нагнет скв в соответствии со схемой размещения добыв-х скв-н также размещ-ся по всей площади.

При всех площ-х сист-х зав-я считается, что утечек закачив-й воды в законтур нет и поэтому Qзак = Qотб.

При этом для четырех-точечной сис-мы n_н=(1/2)*n_д,

пяти- n_н=n_д, семи- n_н=2n_д, 9-ти-точ-й n_н=(1/3)*n_д).

При линейных системах площадного зав-я ряды нагнет рядов чередуются рядами добыв-х и поэтому методика расчета пок-лей раз-ки при таких сис-мах зав-я близки к методикам Саттарова, Баклея-Леверетта, Гипровостокнефти. При других сис-мах, когда скв-ны размещ-ны равном-но по всей залежи, как правило расчеты ведут для одного элемента раз-ки. Элемент раз-ки 1 нагн скв-на и соответств-е кол-во добыв-х скв-н.

Рассмотрим методику расчета на примере 4-х точечной системе зав-я.

Приемистость 1-й нагнет или дебит 2-х добыв-х скв-н q рассчит-ся по след-й ф-ле:

,

Рн- давл-е на забое нагн скв, Рд- давл-е на забое добыв скв-н.

В парметр А входят: S_ф-насыщ-ть пласта нефтью на фронте вытес-я, r_ф- радиус фронта выт-я на какой-то момент времени, r_сн- радиус нагнет скв. μ_о- относ вязкость воды, d- кратчайшее расстоян между добыв и нагнет скв-ми элемента, r_cд- радиус добыв скв.

Находим r_ф через ур-е материального баланса (сколько закачали столько же заполнены поры) входящее в величину А.

δ- коэф-т использ-я пор.

- объем порового простр-ва занятого закаченной водой,

- накоплен закачка воды.

Определяем к-т исполь-я пор:

,

S_св- V занятой связанной воды, S_{н ост}- остаточная нефтенасыщ-ть. 2/3S_ф- кол-во остат подвижной нефти в плате после прохожд воды.

Определяем S_ф входящее в величину А.

Определяем время подхода воды к определенной точке (положение r_ф).

Задаваясь положением r_ф в ур-и расчета t, опред-м время подхода фронта выт-я к этой точке.

Расчетные ф-лы справедливы до тех пор пока r_ф≤0,78d. После этого может произойти прорыв воды по самым прониц-м каналам и ф-лы перестают действовать.

Расчетные ф-лы учит-т не поршневое выт-е нефти, разность вязкостей Н и В и наличие фазовой прониц-ти. После прорыва воды (r_ф=0,78d) процесс обводнения рассчит-ся по 2-й из известных нам методик.

Суммарная добыча по залежи находится как сумма дебитов отдельных элементов. Если же дебиты сильно отличаются, то скв можно сгруппировать в соответ-вии с их дебитами. И суммарный дебит = сумме дебитов отдельных групп.

Зная текущие дебиты и время подхода воды можно найти накопленную добычу в безводный период, показатели раз-ки 5-ти и 9-ти точечных систем зав-я рассчит-т почти по тем же расчетным ф-лам. При этом необх-мо иметь ввиду, что для 5-ти точеч эти ф-лы справедливы при r_ф≤0,68d, для 9-ти точечных r_ф≤0,8d.

7,8,9. Опр-е показ-й работы различных площ-х систем зав-я.

Площадное заводнение - прим-я при равномерном размещении добыв-х скв-н. При этом нагнет скв в соответствии со схемой размещения добыв-х скв-н также размещ-ся по всей площади. Элемент раз-ки 1 нагн скв-на и соответств-е кол-во добыв-х скв-н.

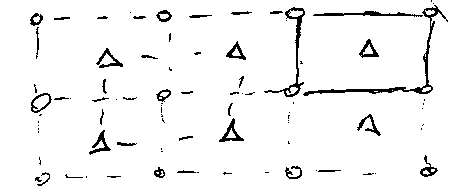

1) четырехточечная сис-ма зав-я:

Q_зак =Q_отб, n_н=(1/2)*n_д, q_н=2q_д.

Если поменять местами добыв-е и нагнет-е скв получится обращенная семиточечная сис-ма зав-я. В этом случае: Q_зак =Q_отб, n_н=2*n_д, q_н=(1/2)q_д.

2) пятиточечная сис-ма создается на базе четырехугольной схемы размещения добыв-х скв-н.

Это однорядная сис-ма зав-я. Q_зак =Q_отб, n_н=n_д, q_н=q_д.

3) 9-титочечная сис-ма создается на базе 4-хугольного размещения добыв-х скв-н.

Q_зак =Q_отб, n_н=(1/3)n_д, q_н=3q_д.

Если поменять местами добыв-е и нагнет-е скв-ны получим обращен-ую 9-титочечную сис-му зав-я Q_зак =Q_отб, n_н=3n_д, q_н=(1/3)q_д.
