2.4. Материально-технические ресурсы.
2.4.1.Расчёт такелажной оснастки.
Выбор строп производится по наибольшей массе элементов выключателя ВГУ - 110. Наибольшую массу имеет дугогасительная камера в сборе с опорной колонкой. Масса данного узла составляет около кг.
Усилие, приходящееся на одну ветвь стропа определяется по формуле:
S = (9,8 · m · Q) / n = (9,8 · 1,15· ) / = Н
Q – масса поднимаемого груза;
m = 1,15 – коэффициент, зависящий от угла наклона стропа к вертикали α = 30° [3] с.181
n = – количество ветвей в стропе.
Разрывное усилие P в ветви стропа:
P = K · S = 6 · = Н = кг · с
К = 6 – коэффициент запаса прочности для стальных канатов, который должен соответствовать нормам, приведенным в [ ] с.185 табл. 4-18
маркировочной группой δ = 160 кг · с / мм².
По табл. 4-18 [ ] с. 178 определяем минимальный диаметр каната
мм., для которого Р расч. = кг · с, с маркировочной группой δ = кг · с / мм².
Принимаю унифицированный строп 4ВК-11,5 длиной 5 м
Марка стропов |
Грузоподъемность Q т |
Диаметр Каната d мм |
Длинна Стропа L м |
Длинна, мм |
Вес стропа кг |
||
Запетки а |
Петли (развертки) б |
Каната (заготовки) м |
|||||
|
|
|
|
|
|
|
|
[ ] Таблица 4-18
2.4.2. Выбор и обоснование выбора подъёмно-транспортных средств.
Выбор автокрана для монтажа выключателя типа ВГУ-220 производится с учётом высоты самого выключателя и массы его узлов. Так как высота выключателя (полная) равняется 6,425 м, то нужен кран который сможет поднять крюк с учётом длины стропа примерно на 9,725м и подъёма груза массой 2т. Выбираем кран СМК-10. Его характеристика позволяет выполнить весь план работ по монтажу выключателя типа ВГУ-220. Также при монтаже выключателя применяется монтажная машина МШТС-2А.

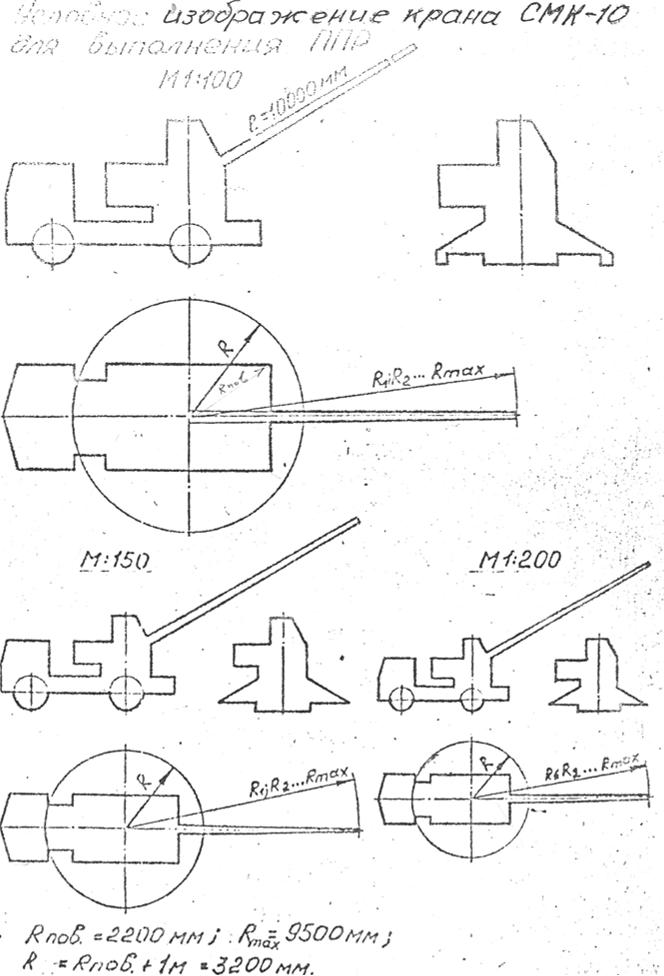

Техническая характеристика автокрана типа СМК–10
|
Длина стрелы |
Грузоподъемность |
Вылет стрелы, м |
Высота подъема крана, м |
Двигатель |
Ширина коле задних колес |
Общая масса, т |
||||
наименьший вылет |
наибольший вылет |
наименьший вылет |
наибольший вылет |
наименьший вылет |
наибольший вылет |
тип |
мощность |
||||
без вставки |
10 |
10 |
2 |
4,0 |
9,5 |
10,5 |
6 |
|
2,81 |
2,81 |
14,85 |
со вставкой |
16 |
5,0 |
0,1 |
5,3 |
1,6 |
16 |
5,5 |
|
|
|
|
