2. Монтажная часть

Монтаж электрооборудования ВГУ-220 кВ

На проектируемой КЭС-4400 МВТ (ОРУ-220 кВ), выполнено по схеме с двумя рабочими и одной обходной системой сборных шин. На рисунке показан разрез и план ячейки линии и шинных аппаратов.

2.1.Краткая техническая характеристика объекта монтажа ору-220кВ

б) а)

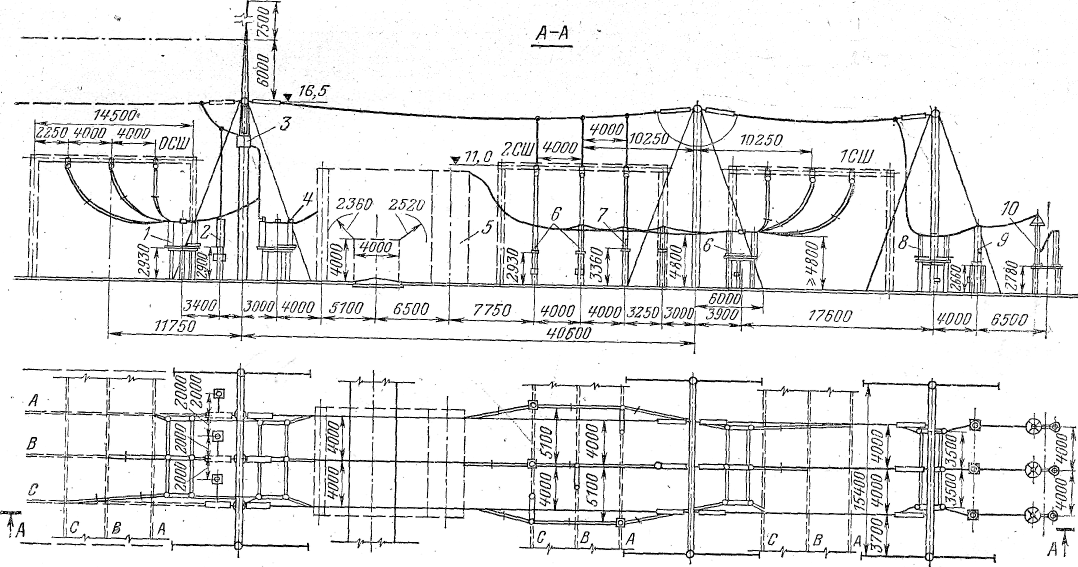

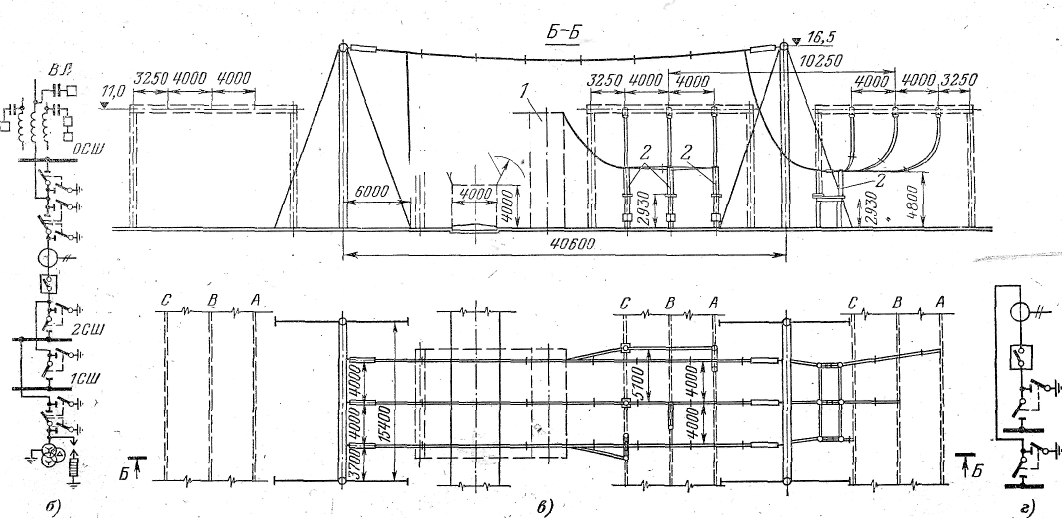

Рис. 6-22. ОРУ-220 кВ по схеме со сборными шинами.

а — разрез и план ячейки линии н шинных аппаратов — разъединитель обходной системы шин; 2 — конденсатор связи; 3 — загра­дитель; 4 — линейный разъединитель, 5 — узел установки выключателя и шинной опоры; 6 — шинные разъединители; 7 — опорные изоляторы; 8 — разъединитель шинных аппаратов; 9 — трансформатор напряжения; 10 — разрядник; б — поясняющая схема.

2.2. Краткая техническая характеристика монтируемого электрооборудования вгу-220.

2.2.1 Назначение и конструкция монтируемого оборудования ( вгу – 220)

Выключатель элегазовый типа ВГУ-220-45 У1 предназначен для коммутации электрических цепей при нормальных и аварийных режимах в сетях трехфазного переменного тока частотой 50 Гц.

Каждый выключатель представляет собой комплект из трех механически не связанных друг с другом полюсов и распределительного шкафа. Полюс выключателя типа У. В качестве дугогасительной и изолирующей среды используется элегаз (SF6 - шестифтористая сера). Полюс включает в себя опорную колонку, собранную из полых фарфоровых изоляторов, установленных на шкафу управления. На колонке размещено устройство гасительное (см. рисунок) с конденсаторами для равномерного распределения напряжения по разрывам. Устройство гасительное вместе с опорной колонкой составляют единый газонаполненный узел. Герметизация осуществляется с помощью специальных формованных резиновых уплотнений. Модуль устройства гасительного работает по принципу автопневматического дутья и состоит из подвижного и неподвижного контактов. Выключатель снабжен фильтром для поглощения влаги и продуктов разложения элегаза.

Шкаф управления оснащен пневматическим приводом, который производит отключение выключателя при подаче сжатого воздуха в надпоршневое пространство привода. В отключенном положении контакты выключателя удерживаются с помощью механической защелки. Включение осуществляется с помощью пружин при выбивании защелки привода. Связь между приводом и устройством гасительным осуществляется посредством изоляционной тяги, размещенной в опорной колонке. Шкаф распределительный предназначен для пневматической и электрической связи трех полюсов выключателя.

2.2.2 Основные технические данные выключателя вгу 220

Таблица 1

Номинальное напряжение, кВ	220
Наибольшее раб.напряжение, кВ	252
Номинальный ток, А	3150
Номинальный ток откл., кА	45
Частота, Гц	50
Собственное время откл.,с	Не более 0,027
Полное время отключения, с	Не более 0,055
Масса элегаза в выключателе, кг	35
Масса выключателя, кг	8000
