Министерство образования Российской Федерации
Новосибирский Государственный Технический Университет
Расчетно-графическая работа
по дисциплине "Информационные сети"
Разработка локальной сети предприятия
Факультет: АВТФ Преподаватель: Моторин С.В.
Группа: АТ-43
Студент: Савицкая Н.А.
Вариант: 14
Новосибирск
2007 г
Содержание:
Введение 3
Разработка общей структуры и топологии сети 4
Выбрать типы коммуникационных устройств 6
Разработать схему взаимного расположения коммуникационных устройств 6
Средства защиты от несанкционированного доступа. 8
Расчет PDV для подсетей отделов 9
Назначение IP-адресов и маски 10
Заключение 11
Источники: 12
Введение
К локальным сетям относят сети компьютеров, сосредоточенные на небольшой территории (обычно в радиусе не более 1-2 км). В общем случае локальная сеть представляет собой коммуникационную систему, принадлежащую одной организации. Из-за коротких расстояний в локальных сетях имеется возможность использования относительно дорогих высококачественных линий связи, которые позволяют, применяя простые методы передачи данных, достигать высоких скоростей обмена данными порядка 100 Мбит/с.
Корпоративная сеть- это сеть, главным назначением которой является поддержание работы конкретного предприятия, владеющего данной сетью. Пользователями являются только сотрудники данного предприятия. Корпоративная сеть имеет иерархическую структуру, включающей как локальные, так и глобальные сети.
Глобальная сеть – это сеть, объединяющая территориально рассредоточенные компьютеры, возможно находящиеся в различных городах и странах.
Техническое задание
Спроектировать локальную сеть со следующими требованиями:
№ п/п |
Число зданий |
Расстояние между зданиями в км |
Количество этажей у здания (3м высота этажа) |
Длина здания в м |
Ширина здания |
Число отделов |
Число групп в отделе |
Число компьютеров в группе |
Необходимость выхода во внешнюю среду |
14 |
2 |
1 |
3 |
50 |
11 |
12 |
8 |
6 |
50/50 |
№ п/п |
Компьютеры отделов поддерживают технологию |
Имеется коммуникационное оборудование на уровне отдела |
Имеется и проведены по коридору кабели категории |
14 |
Fast Ethernet |
К-м-р/8 |
5 UTP |
Разработка общей структуры и топологии сети
Подключение компьютеров в группе будем организовывать по топологии "звезда". Каждый компьютер подключается отдельным кабелем к концентратору. Подключение осуществляется на основе технологии Fast Ethernet, 100Мбит/сек, по спецификации 100Base-TX с использованием кабелей UTP-5) Это увеличивает надежность.
Объединение групп в отделы проводится с помощью коммутатора. Подключение проводится по технологии Fast Ethernet, спецификация 100Base-TX, на основе витой пары 5 категории.
Коммутаторы отделов подключаются к маршрутизатору. Через маршрутизатор осуществляется выход во внешнюю среду (Internet) по принципу 50/50. Также к маршрутизатору подключается маршрутизатор второго здания по оптоволоконному кабелю 100Base-FX, который позволяет строить сегмент до 2 км.
Таким образом, получаем разделение трафика между группамимежду отделами, и между зданиями. Выход во внешнюю среду будет обеспечивать один из маршрутизаторов, настроенный так, чтобы лишь половина его портов была настроена на выход в Интернет.

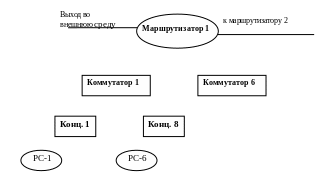

Общая структура сети будет выглядеть следующим образом:
