2.4 Выбор теплового реле

Применение тепловых реле целесообразно при длительности включения двигателей, превышающей 30 мин. Номинальным напряжением реле считается наибольшее из номинальных напряжений сети, при котором реле может использоваться. Номинальным током реле и нагревателя является наибольший ток, длительное протекание которого не вызывает срабатывания реле. За номинальный ток уставки принимается наибольший ток, при протекании которого реле не срабатывает при данном положении регулирующего устройства. Реле не срабатывают при пуске двигателя и кратковременных толчках нагрузки и срабатывают при 20%-ной перегрузке за время не более 10 – 20 мин.

Современные контакторы и магнитные пускатели комплектуются однофазными (ТРП) или двухфазными (ТРН) тепловыми реле.

Ранее выбранному магнитному пускателю соответствует встроенное тепловое реле ТРН-25, со следующими характеристиками:

- номинальный ток – 25А;

- номинальный ток тепловых элементов реле (при нулевом положении регулятора) – 20 А.

2.5 Выбор реле времени

Реле времени используется для создания регулируемой выдержки времени (замедления) в подаче исполнительной команды после получения управляющего сигнала.

Выбор реле времени осуществляется по необходимой выдержке времени, роду и значению номинального напряжения реле, числу питающих фаз.

В данном случае условиям эксплуатации (для выбранного АД время включения пусковых реостатов составляет 2-3 с) удовлетворяет реле времени ЭВ237, характеристики которого:

- предел уставки, 0,5-9,0 с;

- мощность, 15 Вт.

2.6 Выбор кнопок управления

Коммутационные кнопки предназначены для коммутации цепей управления. Выпускаются кнопки серий КУ120 и КЕ011 для работы в цепях переменного тока с напряжением до 500 В. Номинальный ток контактов – 6 А. Выбрана кнопочная станция КУ120.

2.7 Выбор пусковых реостатов

Стандартные сопротивления секций пусковых резисторов выбирают по данным справочника, их значения не должны отличаться более чем на ±10% от расчетного.

Таким образом, выбраны четыре элемента ЛФ11Б, имеющие стандартные значения сопротивлений от 0,1 до 2 Ом, с сопротивлениями r₁=2 Ом, r₂=2 Ом, r₃=0,2 Ом, r₄=1,653 Ом. Элементы ЛФ11Б включаются в каждую фазу цепи ротора.

Для осуществления добавочного сопротивления, которое необходимо включить в цепь ротора для достижения заданного снижения частоты вращения, выбран элемент типа ЛФ11Б, со значением R_доб=0,671 Ом.

2.8 Выбор плавких предохранителей

Для защиты одиночного электродвигателя от короткого замыкания номинальный ток плавкой вставки предохранителя в силовой цепи определяется с учетом следующих параметров:

длительного расчетного тока двигателя:

I_вст > I_рас; (36)

I_вст>18,9 А.

максимального значения кратковременного тока двигателя при его пуске для АД с фазным ротором:

. (37)

С учетом условий (36) – (37) выбираем плавкий предохранитель ПН2-100 с номинальным током патрона предохранителя 100 А и номинальным током плавкой вставки 100 А.

Для выбора предохранителя в цепи управления сначала нужно рассчитать потребляемый ток по формуле (38):

(38)

где - суммарная потребляемая мощность реле в цепи управления.

Выбор предохранителей производят исходя из условия:

; (39)

Условию (39) удовлетворяет предохранитель ПП12 с номинальным током плавкой вставки на 0,5А.

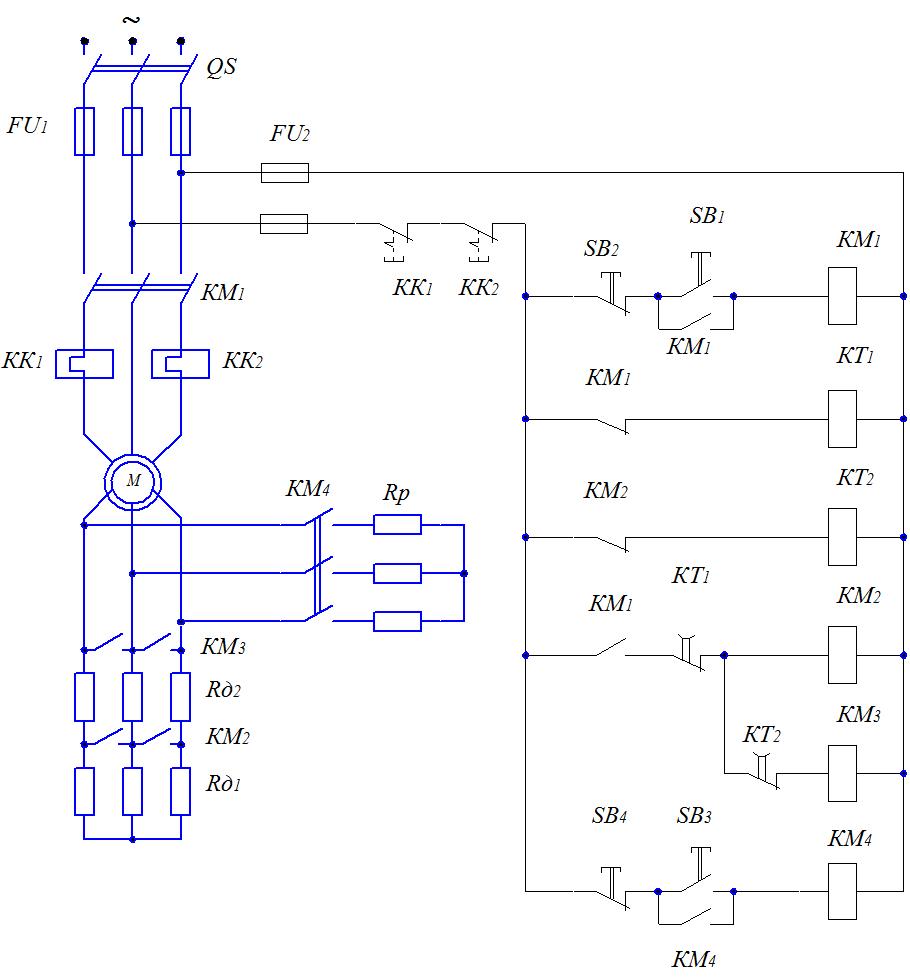

Рисунок 7 - Принципиальная схема управления пуском АД с фазным ротором

Таблица 4 – Выбранное оборудование

Обозна- чение на схеме	Тип оборудования	Вид оборудования	Основные параметры	Кол-во
М	асинхронный двигатель с фазным ротором	4АК160S8У3	Номинальные: Pн=5,5 кВт, sн=6,5%, η=80%, Км=2,5, Uр=380 В, Iр=14 А, Jq=9·10-2, cos φн=0,7	1
-	кабель трехжильный	ААГ	Допустимые: А. Удельные сопротивления: мОм/м; мОм/м.	1
QS	рубильник	Р31	Номинальные: Uн=660 В, А.	1
КК1-2	тепловое реле	ТРН-25	Iном=25 А.	2
КМ1-4	магнитный пускатель	ПМЕ-200	Iном=25 А, Pкатушки=8 Вт	4
КТ1-2	реле времени	ЭВ237	предел уставки= 0,5-9,0 с, P=15 Вт	2
SB1-4	кнопка управления	КУ120	Номинальный: I=6 А	4
FU1	плавкий предохранитель	ПН2-100	Номинальный: I=100 А	3
FU2	плавкий предохранитель	ПП12	Номинальный: I=0,5 А	2
Rp	резистор	ЛФ11Б	R=0,671 Ом, Iдоп=180-280 А	3
Rд1	резистор	ЛФ11Б	Rд1=2 Ом, Rд2=2 Ом, Rд3=0,2 Ом, Iдоп=180-280 А	3
Rд2	резистор	ЛФ11Б	R=1,653 Ом, Iдоп=180-280 А	3
