1.3 Расчет механических характеристик
Механическими характеристиками АД называют зависимости М = f(s) и
n = f(M).
Для расчета естественной механической характеристики находим:
- номинальную частоту вращения, об/мин
nн = n1(1 – sн), (10)
где n1- синхронная частота вращения, об/мин;
sн – номинальное скольжение, о.е.
nн = 750(1 – 0,065) = 701,25 об/мин.
- номинальный момент, Нм:
(11)
- критическое скольжение:
(12)
Расчет механической характеристики производим по упрощенной формуле класса:
(13)
Определив критическое скольжение по уравнению (12) и задавшись величиной s от 0 до 1,2, по формуле (13) можно рассчитать зависимость M = f(s), которую затем легко перевести в координаты n = f(M) по выражению:
n = n1(1 – s) (14)
Характеристики, рассчитанные таким образом при отсутствии резисторов в цепи ротора, называются естественными.
Результаты расчета приведены в таблице 2, характеристики показаны на рисунках 2 и 3.
Таблица 2 – Механические характеристики выбранного АД
s |
n, об/мин |
М, Н·м |
|
естественная |
реостатная |
||
0 |
750 |
0 |
0 |
0,1 |
675 |
109,015 |
63,610 |
0,2 |
600 |
170,282 |
116,801 |
0,3 |
525 |
187,124 |
154,161 |
0,4 |
450 |
181,539 |
175,962 |
0,5 |
375 |
168,066 |
185,605 |
0,6 |
300 |
153,133 |
187,030 |
0,7 |
225 |
139,089 |
183,453 |
0,8 |
150 |
126,606 |
177,116 |
0,9 |
75 |
115,735 |
169,446 |
1,0 |
0 |
106,322 |
161,303 |
1,1 |
-75 |
98,162 |
153,180 |
1,2 |
-150 |
91,061 |
145,346 |
sн=0,065 |
701.25 |
Mн=74,9 |
- |
sр.н=0,11923 |
660.576 |
- |
Mн=74,9 |
sк=0,31143 |
516.428 |
Mmax=187,26 |
- |
sр.к=0,57126 |
321.557 |
- |
Mmax=187,26 |
s
M
Нм

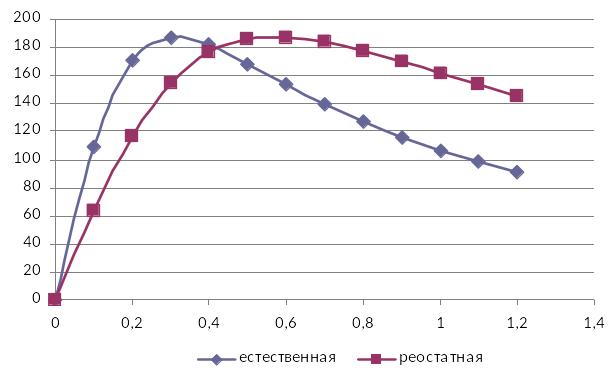

Рисунок 2 – Механическая характеристика M = f(s)

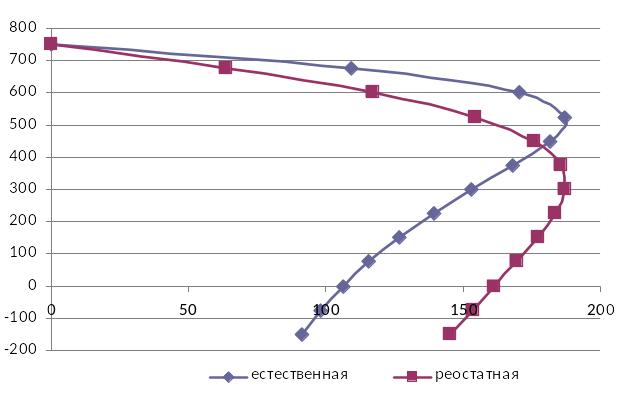

об/мин
Нм
n
M
Р
Естест.
Введение добавочного сопротивления в цепь ротора приводит к увеличению критического скольжения, максимальный момент при этом не изменяется. Иными словами, механическая характеристика n = f(M) смещается вниз, а М = f(s) – вправо. Тем самым при постоянном моменте сопротивления Мс частота вращения несколько снижается. При этом соблюдается соотношение
(15)
где s, sp – скольжение на естественной и реостатной характеристиках соответственно;
sк, sp.к – критическое скольжение на тех же характеристиках;
rp – сопротивление ротора АД при работе на естественной характеристике.
(16)
где Up, Ip – напряжение и ток ротора по каталогу;
Rдоб – добавочный резистор в цепи ротора.
Для расчета реостатной характеристики необходимо прежде всего определить частоту вращения ротора при заданном ∆n:
(17)
а соответствующее ей скольжение:
(18)
Добавочное сопротивление, которое необходимо включить в цепь ротора для достижения заданного снижения частоты вращения, легко найти на основании соотношения (19):
(19)
Рассчитать и построить реостатную характеристику можно также по формуле Клосса, заменив sк на sр.к в соответствии с соотношением:
(20)
Расчетные данные естественной и реостатной характеристик приведены в таблице 2, их графическое изображение показано на рисунках 2 и 3.
