48. Предназначение, принцип работы и характеристики устройства синхронизации и передающего устройства прл-6м2

Устройство синхронизации и формирования импульсов (УСФИ) предназначено для формирования синхронизирующих (задающих) видеоимпульсов и декодирования (дешифрирования) отраженных сигналов в режиме АКТ. В ее состав входят два одинаковых канала (один – рабочий, другой – резервный) и коммутатор выходных сигналов (КВС) этих каналов. Входные сигналы БСФ одновременно поступают на оба канала, а выходные сигналы поступают к потребителям только от рабочего канала. В режимах ПАСС и АКТ блок работает в режиме внутренней синхронизации, а в режиме СДЦ – внешней синхронизации. Каждый из каналов включает плату формирователей (ПФ), плату синхронизации (ПС) и плату дешифратора (ПДШ).

Плата формирователей состоит из совокупности усилителей входных и выходных сигналов БСФ, обеспечивающих им необходимые величины и формы.

Плата синхронизации является основным узлом БСФ, в котором формируются все импульсы запуска устройств ПРЛ и задающие импульсы для некоторых устройств. Задачей платы синхронизации является обеспечить необходимую задержку ЗИ. После нормализации ЗИ по величине и длительности в ПФ формируются соответствующие импульсы запуска передатчиков.

Плата дешифратора выполняет декодирование и необходимую задержку отраженного выходного сигнала приемника в режиме АКТ (ВС АКТ). Плата дешифратора обеспечивает декодирование отраженного сигнала ВС АКТ, а также формирование угловых меток курса и глиссады для ИКГ, ВИСП и АС. Принцип декодирования отраженного парного сигнала в режиме с подавлением (работает и ПД -2) и без подавления одинаков. На входе ПДШ с помощью усилителя и ограничителя (УО) ВС АКТ формируется по величине. Декодирование пары ВЧ осуществляется с помощью линии задержки 1. Вторая линия задержки задерживает декодированный видеоимпульс на 21,2 мкс. При этом декодированный отраженный ВИ в режиме РСП-1 задерживается в итоге на 28 мкс, а в режиме РСП -2 – на 25,6 мкс, что необходимо для совмещения его с декодированным ответным сигналом во вторичном канале.

Передающее устройство ПРЛ предназначено для генерирования мощных ВЧ импульсов малой длительности и большой мощности в режимах ПАСС, АКТ, СДЦ, СОВМ. Оно состоит из двух одинаковых передатчиков ПД. Каждый из них может работать в указанных режимах. Режим АКТ имеет две разновидности: АКТ-1 (РСП-1) – без подавления запросных сигналов по боковым лепесткам антенн глиссады и курса; АКТ-2 (РСП-2) – с подавлением запросных сигналов по БЛ в аппаратуре СО. В режиме АКТ-1 (РСП-1) используется один из передатчиков, генерирующий запросный сигнал из двух ВЧ импульсов. В режиме АКТ-2 (РСП-2) используются оба передатчика: второй передатчик (ПД-2) излучает импульсы подавления раньше парного ВЧ импульса первого передатчика (ПД-1). Т. е. запросный сигнал состоит из трех ВЧ импульсов: первый – импульс подавления; вторые два импульса – кодовая посылка.

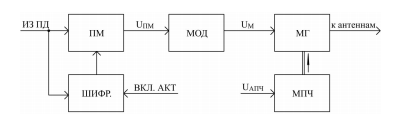

1. Импульсы запуска передатчика ИЗ ПД (ПАСС, АКТ, СДЦ, СОВМ) поступают из БСФ на подмодулятор (ПМ). В режимах ПАСС, СДЦ, СОВМ он формирует один видеоимпульс длительностью τ_И = 0,45 мкс для запуска модулятора (МОД). В режиме АКТ к подмодулятору подключается шифратор, и ПМ формирует пару видеоимпульсов с кодовым интервалом в зависимости от режима запроса (РСП-1, РСП-2, УВД).

2. Первым запускается передатчик ПД-2 (передатчик подавления), вторым через 2,4 мкс – ПД-1 (передатчик обзора). Формирование пары запросных импульсов с различными кодовыми интервалами обеспечивает схема шифратора.

Совместная работа ПД-1 и ПД-2 в режиме АКТ с подавлением позволяет в самолетном ответчике осуществить эффективное подавление ложных ответных сигналов, которые могут быть приняты по боковым лепесткам основной диаграммы направленности антенн курса и глиссады.

Модулятор работает по схеме с частичным разрядом накопительной емкости. Это позволяет получить пару видеоимпульсов одинаковой величины, достаточной для возбуждения МГ.

В процессе работы МГ установленная частота поддерживается постоянной автоматически с помощью схемы АПЧ магнетрона, расположенной в соответствующем приемнике. Схема АПЧ посредством сигнала U_АПЧ управляет механизмом подстройки частоты (МПЧ) МГ.

Характеристики:

Комплект	Режим работы	, см	И, мкс	ТИ, мкс	РИ, кВт	Резервный режим
ПД-1	ПАСС СДЦ совм АКТ	3,2	0,45 0,45 0,45 20,45	458 416/500 416/500 916	80
ПД-2	АКТ	3,2	0,9	916	80	ПАСС, СДЦ, СДЦ+ПАСС, АКТ без подавления
