41. Предназначение, принцип работы и характеристики приемного устройства вторичного канала

Назначение: Приёмное устройство вторичного канала ПРУ-II предназначено для приёма от антенны A₀, усиления и детектирования ответных сигналов СО и подавления ответных сигналов, принятых по боковым лепесткам основной антенны ДРЛ.

Характеристики:

• три рабочих частоты - 830, 840, 850 МГц;

• промежуточная частота - f_ПР.0 = 32 МГц;

• полоса пропускания приёмника ∆f_прм = 6…8 МГц;

• предельная чувствительность приёмника - Р_{прм мин} = 117дБ/Вт.

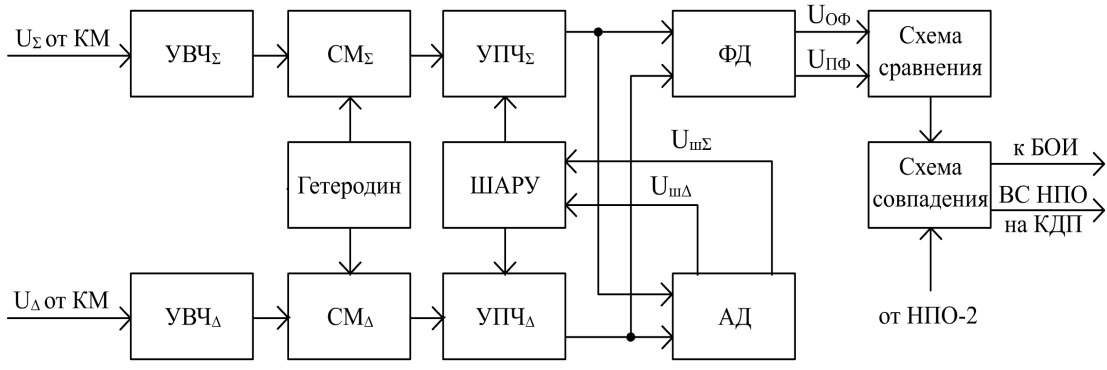

Принцип работы: Структурная схема НПО приведена на рис.2.12. Она определяется применяемым амплитудно-фазовым методом компенсации ответных сигналов, принимаемых БЛ антенны ДРЛ. Метод предполагает формирование суммарного и разностного сигналов, принимаемых антеннами А₀ и А_П. Эти сигналы формируются кольцевыми мостами на выходе УПС-II. Разность фаз сигналов U_Σ и U_∆ зависит от направления приёма ответных сигналов:

• при приёме ответных сигналов по главному лепестку основной антенны А₀ (U₀ > U_П) разность фаз между U_Σ и U_∆ ∆φ < 90º;

• при приёме ответных сигналов по боковым лепесткам основной антенны А₀ (U₀ < U_П) разность фаз междуU_Σ и U_∆ ∆φ > 90º.

С выходов кольцевых мостов сигналы U_Σ и U_∆ поступают на два одинаковых супергетеродинных приёмника. Фазовые сдвиги сигналов U_Σ и U_∆ при прохождении соответствующих приёмников должны быть одинаковыми. Это достигается с помощью выравнивающего (управляемого) фазовращателя в одном из приёмников.

Выходные сигналы приёмников подаются на ФД, который выполняет обратное суммарно-разностное преобразование сигналов U_Σ и U_∆ в напряжения U_ОФ и U_ПФ. С синфазного и противофазного выходов ФД сигналы подаются на схему сравнения. Она пропускает ответный сигнал, принятый основным лучом А₀ (U_ОФ > U_ПФ) и не пропускает сигналы, принятые боковыми лепестками антенны А₀ (U_ОФ < U_ПФ). При совместной работе двух приёмников видеосигналы со схем сравнения поступают на схему совпадения.

В случае работы одного приёмника схема совпадения не используется, и видеосигналы поступают на выход приёмника со схемы сравнения. Это происходит при выходе одного из приёмников из строя. В этом случае подавление помех по БЛ осуществляется в секторе ±75º относительно вертикальной ДНА.

В приёмнике имеется автоматическая регулировка усиления по шумам (ШАРУ). Она используется для стабилизации уровней шума в суммарном и разностном каналах приёмника (стабилизации вероятности ложной тревоги P_ЛТ в соответствии с критерием обнаружения) путём изменения их коэффициентов усиления. Суммарный и разностный сигналы с выходов соответствующих УПЧ подаются на два АД, которые выделяют постоянные составляющие шумов U_шΣ и U_ш∆ . Эти сигналы поступают на схему ШАРУ, которая автоматически регулирует усиление каналов по шумам.

Текущие значения P_ЛТ оценивается схемой встроенного контроля. Приёмник работает только при условии | P_ЛТ - P_{ЛТ ЗАД} | < 0,5. При невыполнении этого условия он отключается.

41. Предназначение, принцип работы и характеристики удос

Назначение: Функции устройства декодирования и очистки сигналов (УДОС) выполняет блок обработки информации (БОИ) совместно с пультом управления ПУ БОИ.

Под обработкой информации понимается декодирование сигналов НПО (ВС НПО), очистка их от НИП и ХИП, отслеживание сигналов СО, взятых оператором на автоматическое сопровождение, приведение результатов к виду, необходимому для использования в БУО.

Характеристики:

• интервал прореживания – 8…10 периодов;

• Длительность координатного кода: τ_{КК БН} = 14 мкс,τ_{КК ТИ} = 11 мкс,; τ_ПОС = 370 мкс;

• Максимальное количество сопровождаемых ЛА (СО): до 6 СО;

Принцип работы:

Полный ответный сигнал (ОС) содержит:

- координатную посылку из 2-х импульсов («Координатный код»);

- ключевую посылку из 3-х импульсов («Ключевой код»);

- информационную посылку в виде двоичного кода на 10 декадах из 4-х двухпозиционных разрядов длительностью 4 мкс каждый («Информационный код»: БН или ТИ).

Декодированные посылки координатный код (КК), опознавание (ОП), бедствие (БД) наблюдаются на экране индикатора в виде яркостных отметок.

При работе ДРЛ в режиме АКТ по этим отметкам на экране ИКО можно оценить азимут и дальность самолёта с СО, поэтому их ещё называют координатными отметками. Однако точность определения азимута и дальности по этим отметкам не велика, и они не используются для управления самолётами.

ОС БН излучается СО в ответ на ЗС БН, а ОС ТИ - в ответ на ЗС ТИ. При этом ОС БН и ОС ТИ следуют друг за другом (попарно), но не на каждом периоде запроса (периоде излучения ПВК), а через 8…10 периодов (интервал прореживания).

БОИ может выделить до шести ОС из всей их совокупности и автоматически их отслеживать (сопровождать): удерживать их параметры в памяти, обновлять их значения, выводить декодированное значение информационных кодов на ИКО. При этом информация, заключённая в сопровождённом ОС, выводится на ИКО в виде цифровых формуляров левее отметки цели.

Очистка сигнала КО от НИП и ХИП осуществляется по критериям i/j = 2/2; 3/3, задаваемым с ПУ БОИ.

УД (устройство декодирования или дешифрации) декодирует кодовые посылки СО в соответствии с режимами запроса, определяемыми импульсами ПЗК.

Управляющее устройство (УУ) осуществляет обмен сигналами КОД ПУ и КОД ИНД с пультом управления. С ПУ осуществляется распределение информации по каналам УАС, подаются команды на ввод каналов в режим АС по известному БН или автовводом, а также сброс АС. Кроме того, на ПУ обеспечивается индикация сигнала БЕДСТВИЕ.

Устройство автоматического сопровождения (УАС) содержит 6 каналов, каждый из которых осуществляет захват и сопровождение одного из самолётов по координатам (Ф, Д), БН и H. К сожалению, точность сопровождения по координатам недостаточна для сопровождения ЛА.

Устройство выдачи информации (УВИ) по сигналу опроса номера (СОН) и сигналу опроса декад (СОД), поступающим из БУО, формирует сигнал опроса каналов АС. В ответ УАС выдаёт в УВИ сигнал содержания декад (ССД) БН и ТИ, а также единый координатный сигнал (ЕКС), которые поступают в БУО.

Устройство имитации (УИ) позволяет имитировать ответные сигналы СО с целью проверки УДОС и ПУ БОИ. В качестве имитирующих сигналов формируются координатные коды, ключевые коды и цифровая информация без прореживания, т.е. в каждом периоде повторения ДРЛ.
